LADA Granta OBD



LADA Granta OBD

Модуль предназначен для работы с панелями приборов автомобилей через разъем диагностики или при непосредственном подключении к разъему панели в режиме "на столе" .

Поддерживаются следующие панели приборов:

Lada Granta 8450101019 (закрытый МК 9S12HY64) ~ c 04.2018

Lada Granta 8450101020 (закрытый МК 9S12HY64) ~ c 12.2018

Lada Granta 8450104295 (закрытый МК 9S12HY64) ~ c 2019

Lada Granta 8450104296 (закрытый МК 9S12HY64) ~ c 2019

Lada Granta 8450104300 (закрытый МК 9S12HY64) ~ c 2019

Lada Granta 8450104950 (закрытый МК 9S12HY64) ~ c 2019

Lada Granta 8450104952 (закрытый МК 9S12HY64) ~ c 2019

Lada Granta 2190-3801010-20(МК 9S12HY64) ~ c 2016 года

Lada Granta 2190-3801010-40(МК 9S12HY64) ~ c 2016 года

Lada Kalina  2192-3801010-40(МК 9S12HY64)~ c 2017 года

Datsun on-DO 8450100528 ~ c 2018

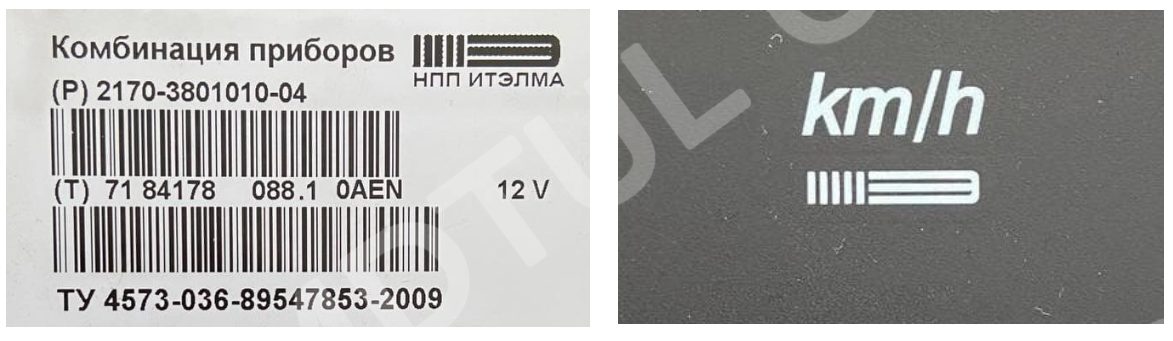

1118/2170-3801010 ИТЕЛМА K-LINE (только изменение показаний одометра!!!)





Поддерживаемые функции:

Изменение показания одометра

Чтение PFLASH/Запись PFLASH(область загрузчика не пишется!)

Чтение DFLASH

Изменение конфигурации панели приборов





Чтение и запись пробега производится через диагностический разъем автомобиля Работа с этими панелями полностью безопасна. Для работы необходимо наличие адаптера J2534. Рекомендуемый адаптеры Scanmatik 2/Pro, SMS-Dilaink, Chipsoft J2534 Lite/Mid/Pro.



Запустите программу и подключите адаптер J2534 к свободному USB порту вашего компьютера. Нажмите Настройки, в открывшемся окне выберите пункт Настройка адаптера J2534 и в следующем открывшемся окне выберите J2534 устройство, которое используете для работы. Выбранный адаптер отобразится в нижней левой части основного окна программы

Подключите адаптер J2534 к диагностическому разъему автомобиля, проверив качество произведенного соединения. Выберите модуль LADA Granta OBD.

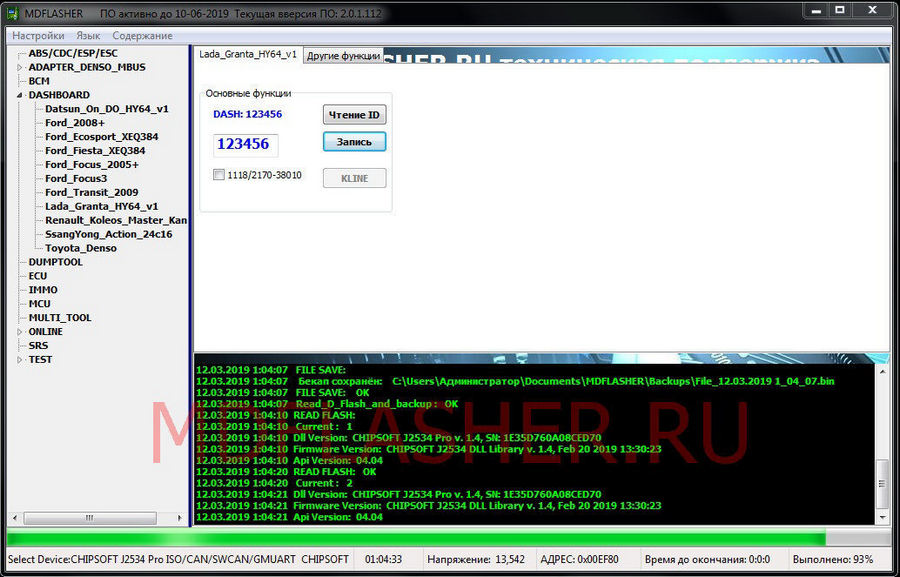

Включите зажигание и нажмите кнопку Read ID



clip0046



Программой будет прочитан каталожный номер (Part Number) панели, версия ПО (Software version) и текущий пробег/

Введите требуемый пробег в окно установки пробега и нажмите кнопку

Write.

Предварительно программой будут вычитаны DFLASH, PFLASH и сохранены в директории С:/Имя пользователя/Мои документы/MDFLASHER/Backups.

clip0047

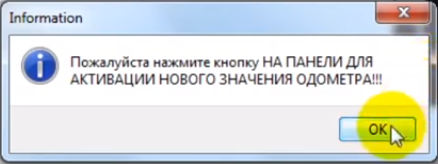

После чего программой будет выполнено стирание и запись Flash в автоматическом режиме. Не выполняйте никаких действий с автомобилем и программой и дождитесь выполнения данных операций. В конце процесса программой будет выведено следующее информационное окно-подсказка.



clip0048

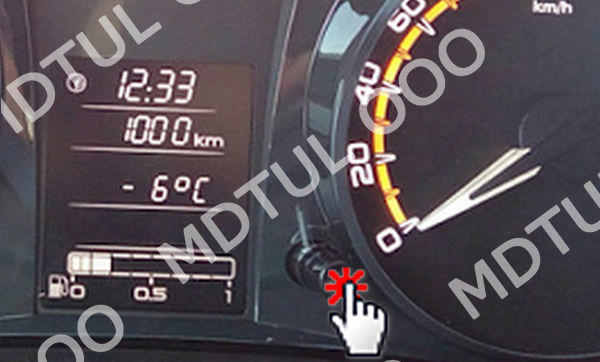

Последуйте указанию программы и кратковременно нажмите кнопку на панели приборов для активации нового пробега

clip0049





После этого нажмите кнопку Ok.

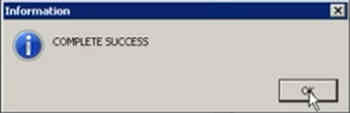

Дождитесь пока программа завершит активацию нового пробега. О результате успешного завершения программа сообщит следующим диалоговым окном.

clip0050







Внимание!

Если у вас при нажатии на кнопку для переключения суточного пробега, пробег сбрасывается (значение становится меньше, либо больше чем текущее),

значит в панели прошита PFLASH с патчем.

Для того чтобы вернуть работоспособность в нормальное состояние необходимо записать родной файл PFLASH.bin - родной файл PFLASH ( если вы ранее делали данную панель посмотрите в папке C:\Users\Администратор\Documents\MDFLASHER\Baskups\







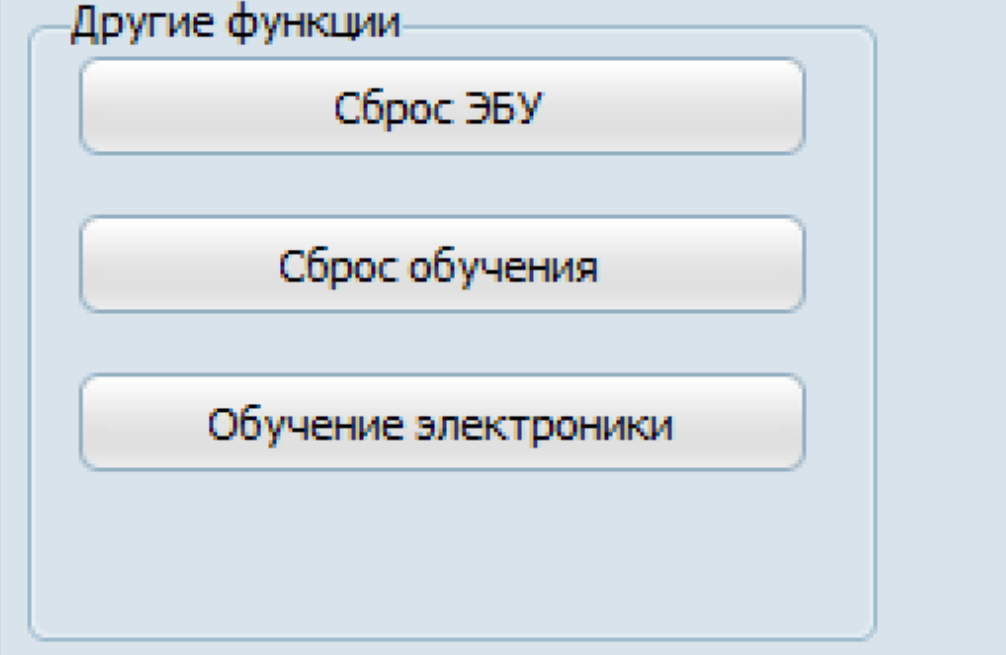

Для выполнения дополнительных операций также перейдите на вкладку дополнительных функций модуля.

Модуль позволяет произвести следующие операции:

Чтение PFLASH/Запись PFLASH (область загрузчика не пишется!)

Чтение DFLASH

Обновление прошивки панели на последнюю (рекомендация завода изготовителя, нормально показывает датчик температуры, включается подсветка при ДХО и прочие исправления сделанные заводом изготовителем в ПО)





Функции конфигурации доступны после идентификации панели.

Модуль позволяет производить изменение конфигурации панели приборов для активации/деактивации следующих опций:

Автоматическая трансмиссия(ВКЛ./ВЫКЛ.)

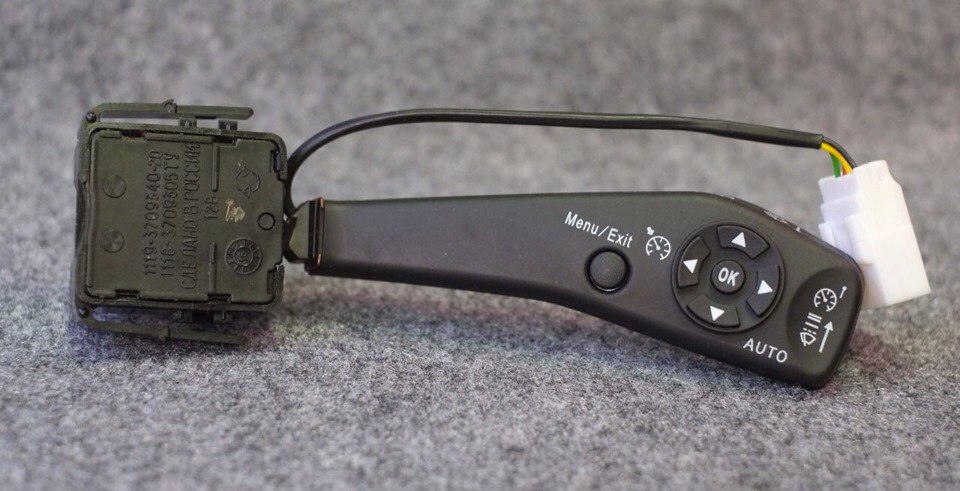

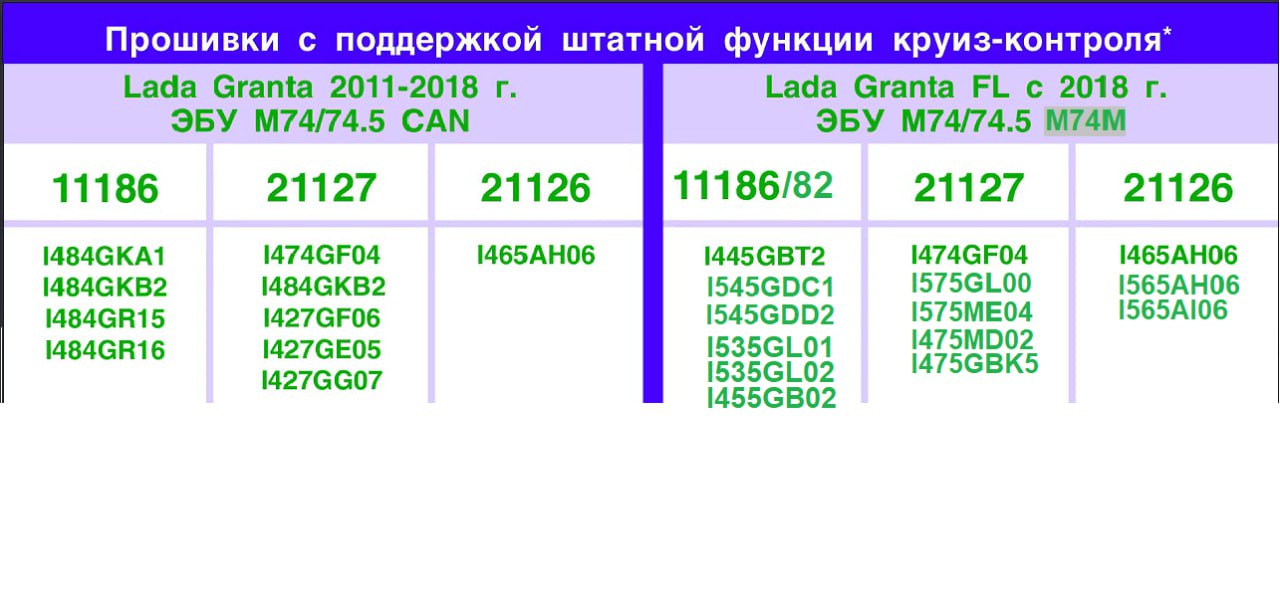

Круиз контроль/ограничитель скорости(ВКЛ./ВЫКЛ.)

Контроль давления в шинах(ВКЛ./ВЫКЛ.)

Электроусилитель рулевого управления (ВКЛ./ВЫКЛ.)

ABS(ВКЛ./ВЫКЛ.)

SRS(ВКЛ./ВЫКЛ.)

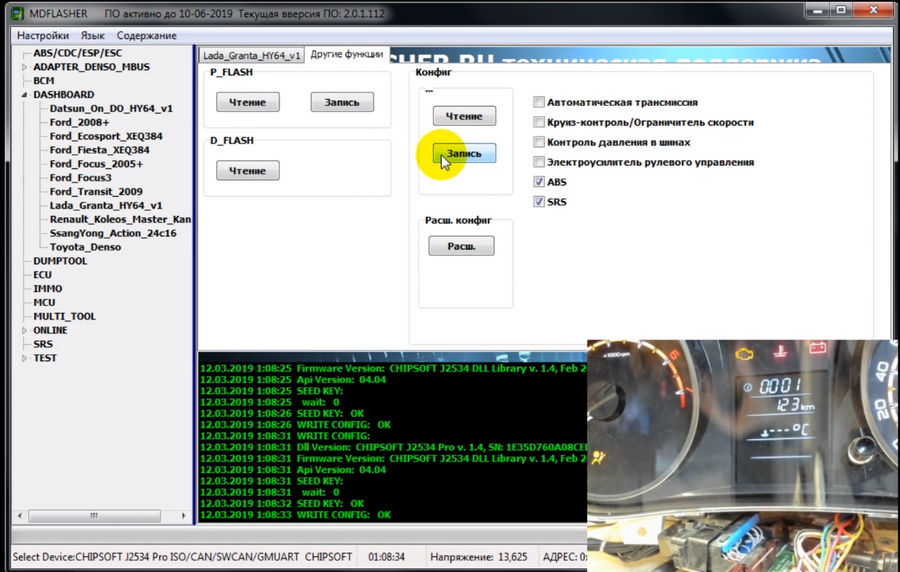

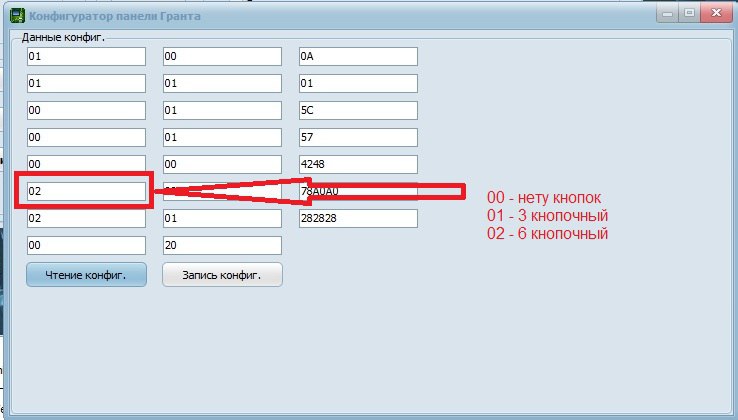

Считайте текущую конфигурации панели нажав кнопку Read раздела Config.

clip0051

Для изменения конфигурации установите галочки напротив требуемых вам опций и нажмите кнопку Write раздела Config.







Для чтения PFLASH/DFLASH в панелях которые не поддерживаются на данный момент программой необходимо сделать следующее:

перейти во вторую вкладку модуля LADA GRANTA, нажать на клавиатуре клавишу CTRL и удерживая ее нажать кнопку "Чтение" соответственно PFLASH или DFLASH.

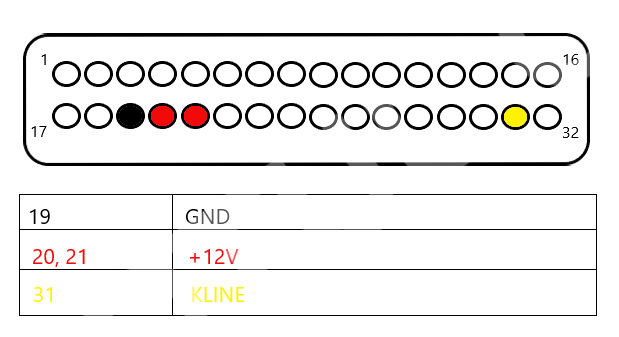

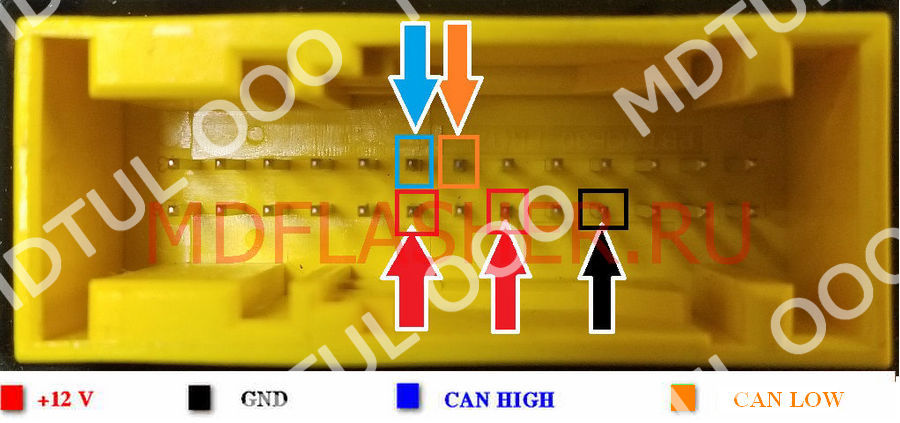

Подключение к разъему панели приборов LADA GRANTA для работы на столе

clip0052

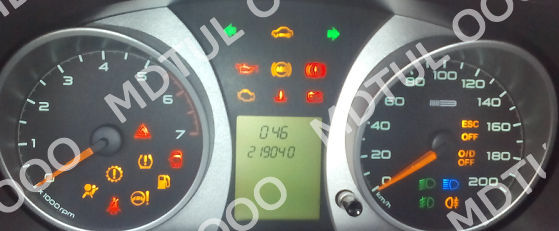

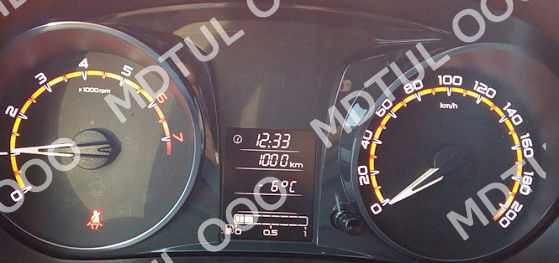

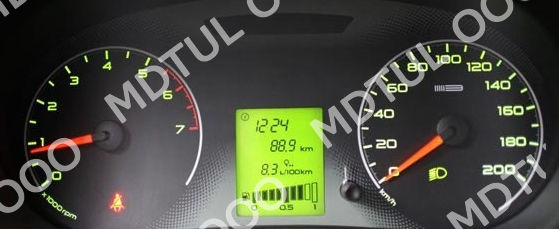

Фото панелей приборов LADA GRANTA, поддерживаемых модулем

clip0053





clip0054





clip0056

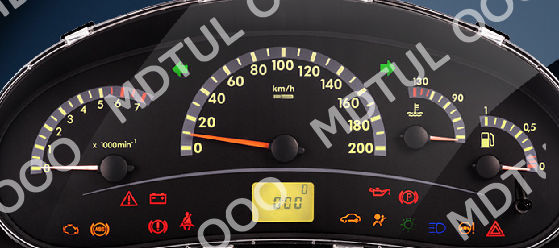

Подключение к разъему панели приборов LADA PRIORA для работы на столе





clip0055
