LADA NIVA OBDII

Видео по работе с модулем

https://www.youtube.com/watch?v=hgzLGHfRBJY

По режиму " Использовать алгоритм SMART записи МК" если ответить "ДА" на данный вопрос после записи происходит процесс верификации прошивки. Если прошивка записана не верно или отлечается от той что писали, то процесс инициализации панели не будет завершен. То есть панель из режима загрузки не выйдет, пока не будет пройдена верификация. Если нажать нет, то запись будет закончена стандартной инициализацией панели.

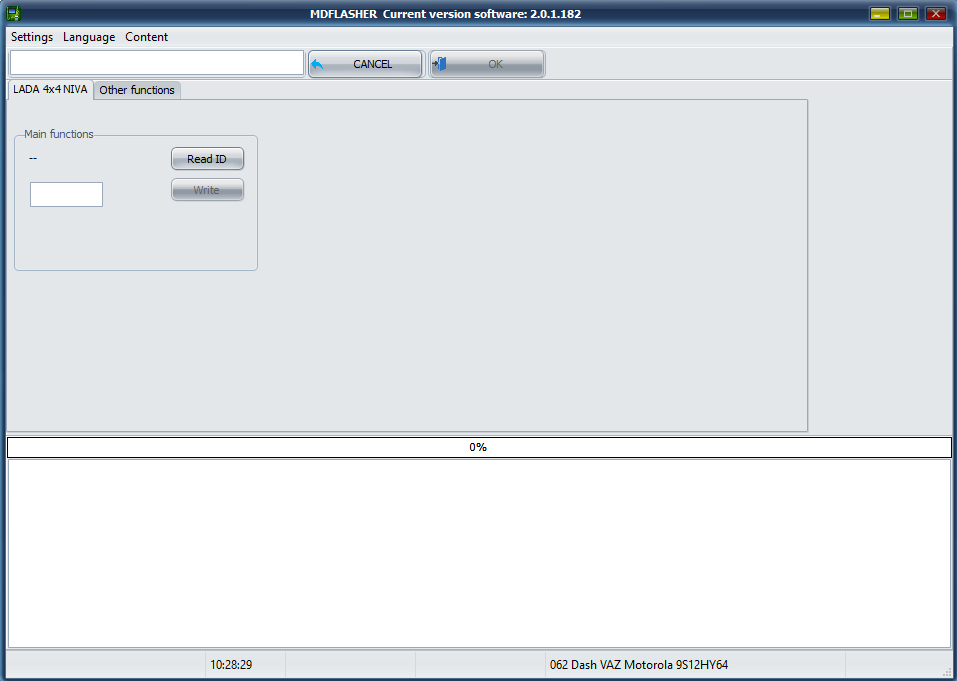

Включите зажигание и нажмите кнопку Read ID



Снимок экрана 2020-10-01 095809





Программой будет прочитан каталожный номер (Part Number) панели, версия ПО (Software version) и текущий пробег/

Введите требуемый пробег в окно установки пробега и нажмите кнопку

Write.

Предварительно программой будут вычитаны D_Flash, P_Flash и сохранены в директории С:/Имя пользователя/Мои документы/MDFASHER/Backups.





Снимок экрана 2020-10-01 100054



После чего программой будет выполнено стирание и запись Flash в автоматическом режиме. Не выполняйте никаких действий с автомобилем и программой и дождитесь выполнения данных операций. В конце процесса программой будет выведено следующее информационное окно-подсказка.



clip0048

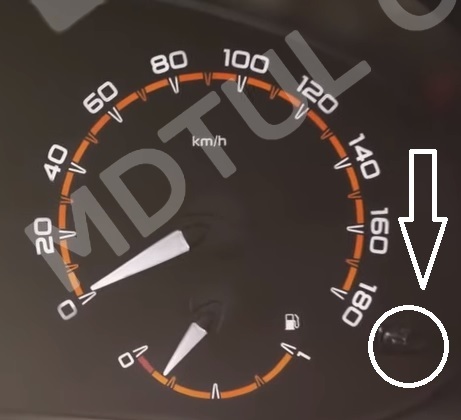

Последуйте указанию программы и кратковременно нажмите кнопку на панели приборов для активации нового пробега

bk.jpg1

После этого нажмите кнопку Ok.

Дождитесь пока программа завершит активацию нового пробега. О результате успешного завершения программа сообщит следующим диалоговым окном.

clip0050

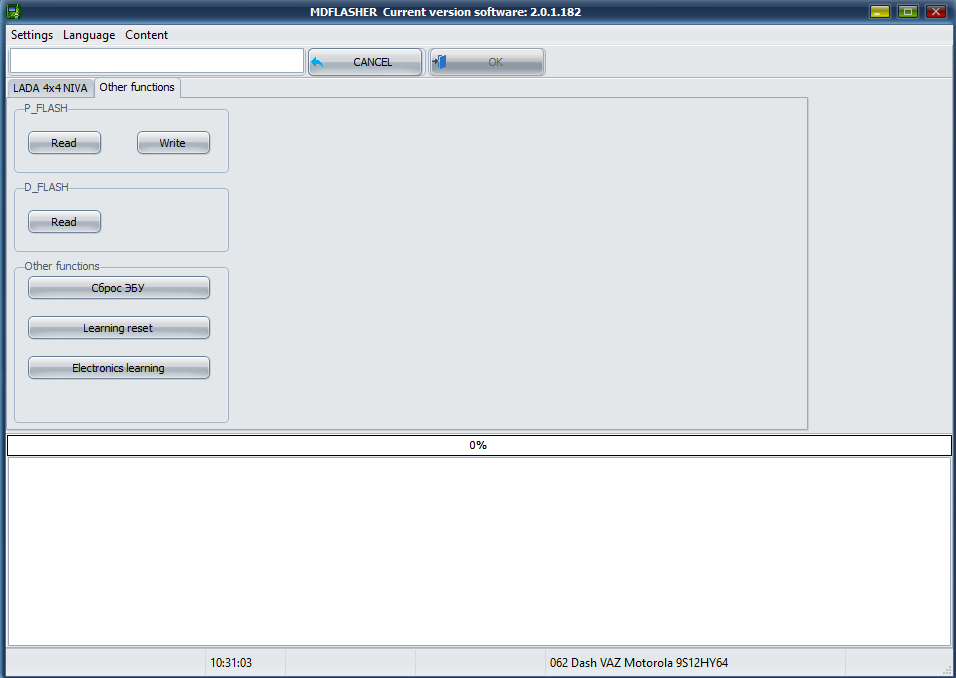

Для выполнения дополнительных операций также перейдите на вкладку дополнительных функций модуля.

Модуль позволяет произвести следующие операции:

Чтение P_FLASH/Запись P_FLASH (область загрузчика не пишется!)

Чтение D_FLASH

Функции конфигурации доступны после идентификации панели.

Модуль позволяет производить изменение конфигурации панели приборов для активации/деактивации следующих опций:

Автоматическая трансмиссия(ВКЛ./ВЫКЛ.)

Круиз контроль/ограничитель скорости(ВКЛ./ВЫКЛ.)

Контроль давления в шинах(ВКЛ./ВЫКЛ.)

Электроусилитель рулевого управления (ВКЛ./ВЫКЛ.)

ABS(ВКЛ./ВЫКЛ.)

SRS(ВКЛ./ВЫКЛ.)

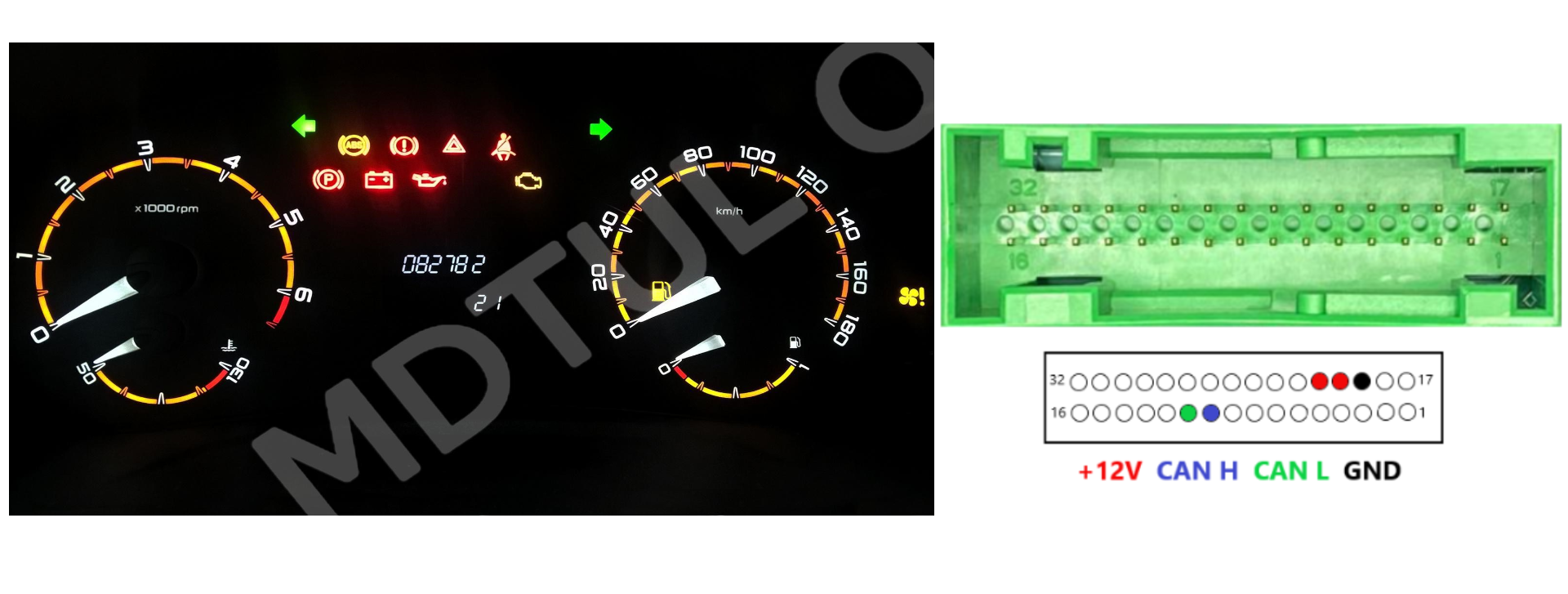

Внешний вид панели.

WP_20191227_12_09_46.jpg.2fc009bcab9b9150b36c48f3905c9c92
