KIA_HYUNDAI_Fujitsu + 93c66 (2012 - 2017)

<< Click to Display Table of Contents >>

Navigation:  J2534 Адаптер > DASHBOARD >

KIA_HYUNDAI_Fujitsu + 93c66 (2012 - 2017)





image_2022-11-23_19-16-32гт





Данный модуль позволяет работать через разъем OBDII или при прямом подключении по CAN шине с панелями приборов Denso,

на базе процессоров:



90F025 + 93c66,

90F026 + 93c66,

91F037 + 93c66,

91F047 + 93c66,



устанавливаемых на автомобили Kia и Hyundai.



Возможности модуля:



Чтение  пробега

Запись пробега



Чтение EEPROM

Запись EEPROM









Схема подключения на столе:

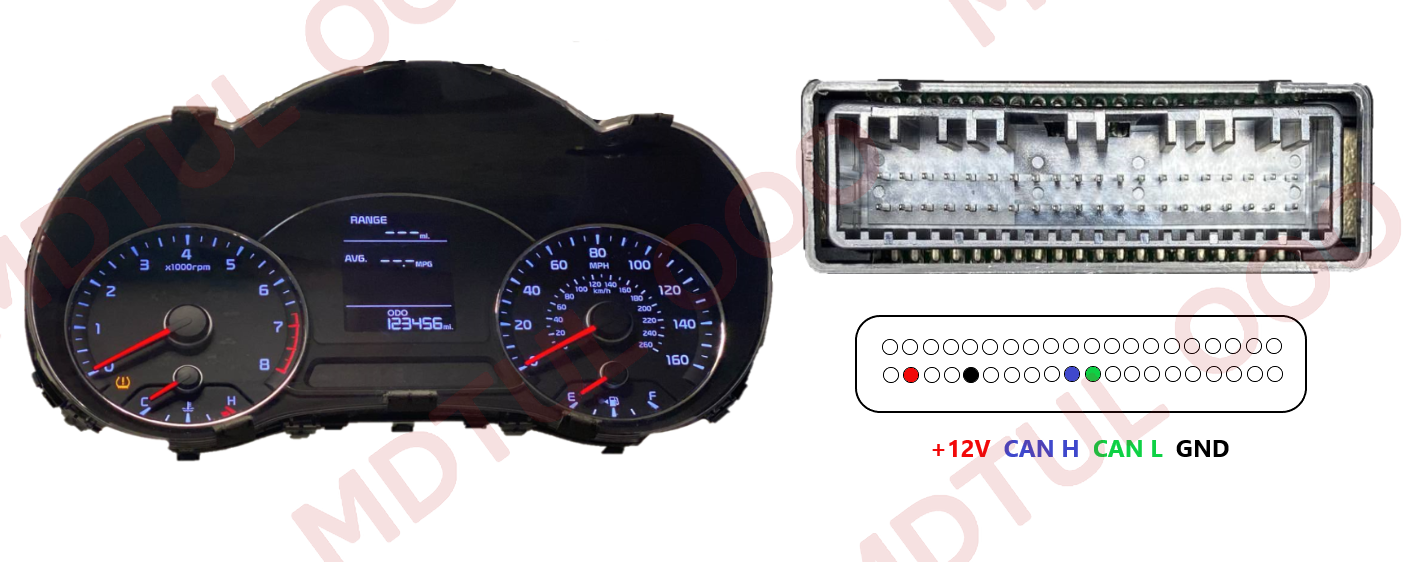

KIA CERATO 2012-2016 Segment LCD (90F025+93C66) версия 1



KIA CERATO

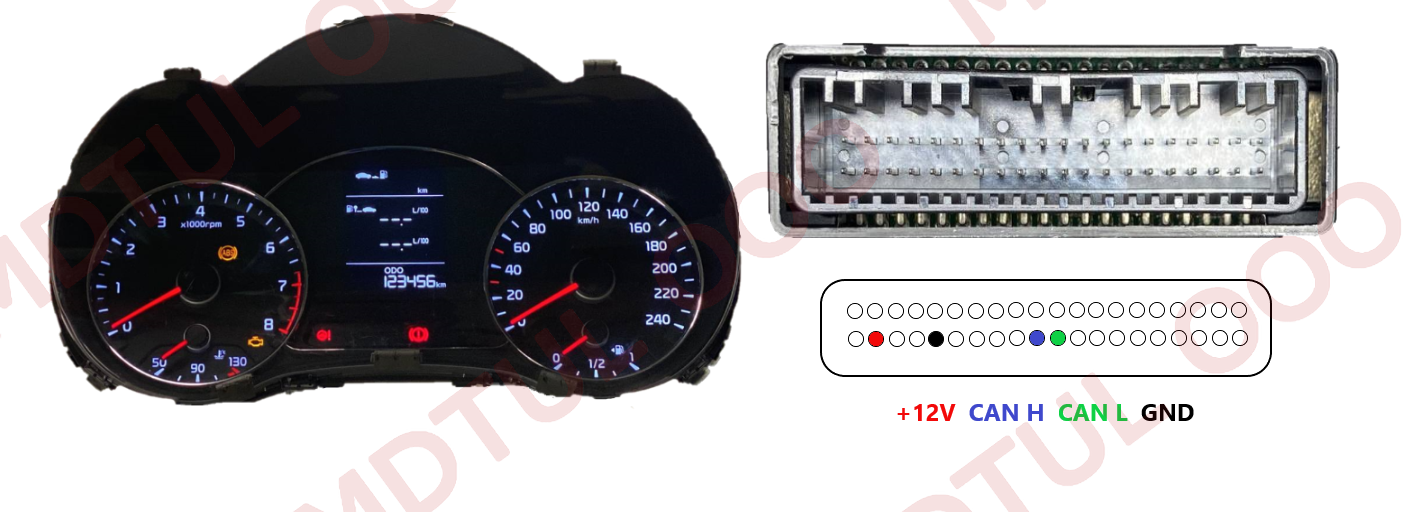

KIA CERATO 2012-2016 Segment LCD (90F025+93C66) версия 2



KIA CERaTO 025

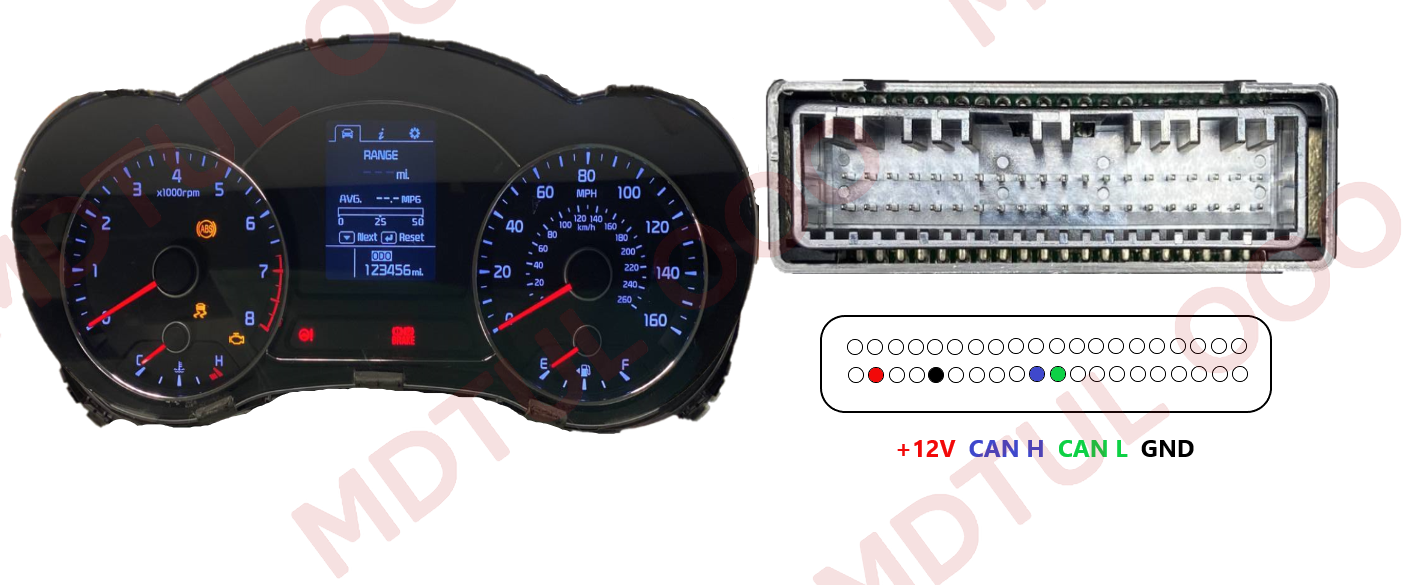

KIA CERATO 2012-2016 Segment LCD (91F037+93C66)





KIA CERATO 037
