Hyundai, KIA Mobis

<< Click to Display Table of Contents >>

Navigation:  J2534 Адаптер > SRS >

Hyundai, KIA Mobis

Важная Информация

Если используемый вами для работы адаптер J2534 не имеет внутренней подтяжки CAN BUS, то установите дополнительный резистор сопротивлением 120 Ом между шинами CAN High и CAN Low.





image_2022-01-17_21-49-19















 1. Functions:



 Identification - производит чтение Идентификационных данных.

 Read DTC - прочитать ошибки ЭБУ.

 Clear DTC - очистить ошибки ЭБУ.



 EEPROM type - позволяет выбрать необходимый тип EEPROM установленный в ЭБУ



 2. EEPROM



 Read  - читает EEPROM  ЭБУ.

 Write - записывает EEPROM ЭБУ.









Cхема подключения на столе.

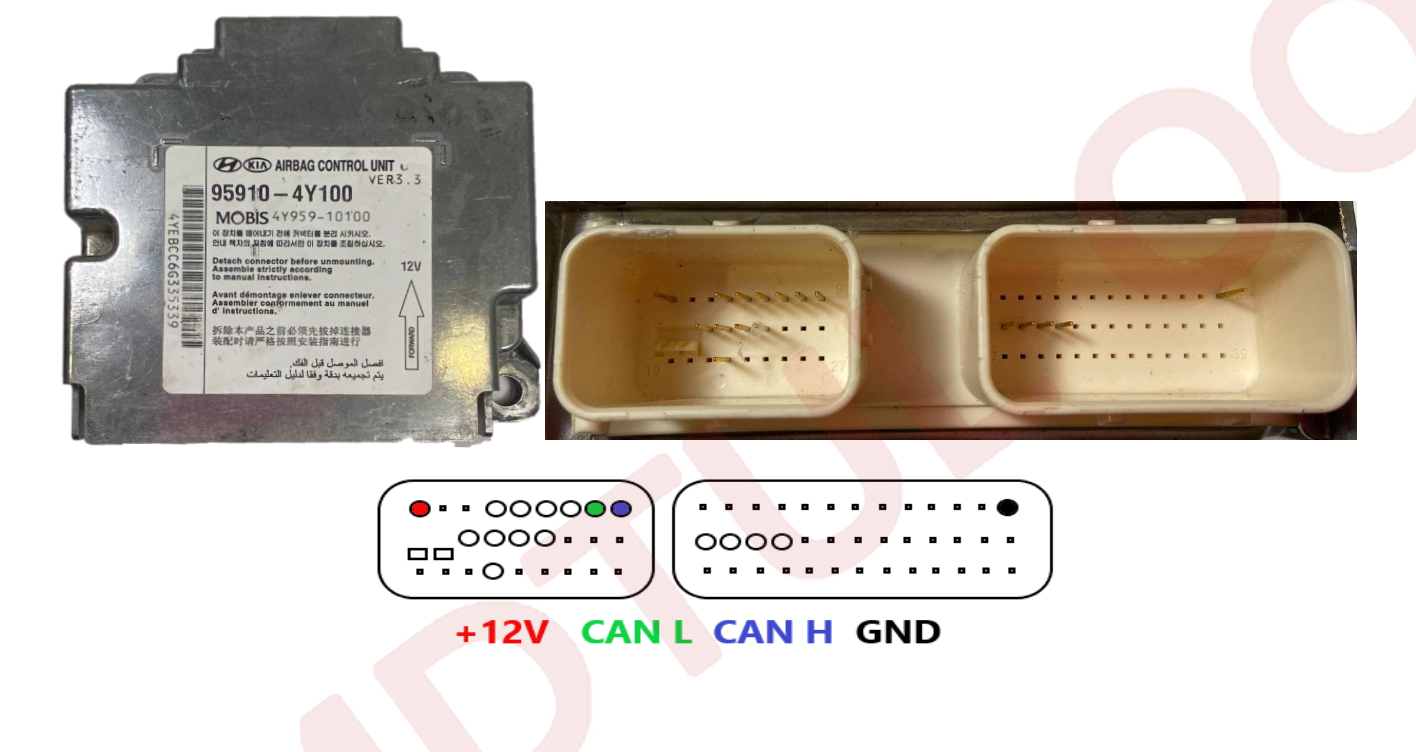

SRS Mobis TYPE 1





MOBIS11









SRS Mobis TYPE 2





kiasrs33





SRS Mobis TYPE 3



MoB 2













SRS Mobis TYPE 4



Mobis4





Примерный список поддерживаемых ЭБУ.





95910-A5450 EEPROM 95128

95910-A7000 EEPROM 95128

95910-A7020 EEPROM 95128

95910-A7100 EEPROM 95128

95910-A7110 EEPROM 95128

95910-A7120 EEPROM 95128

95910-A7200 EEPROM 95128

95910-A7300 EEPROM 95128

95910-A7350 EEPROM 95128

95910-3X200 EEPROM 95128

95910-3X000 EEPROM 95128

95910-3X100 EEPROM 95128

95910-3X200 EEPROM 95128

95910-3X600 EEPROM 95128

95910-3X700 EEPROM 95128

95910-3X800 EEPROM 95128

95910-3Z959 EEPROM 95128

95910-3S120 EEPROM 95128

95910-2T010 EEPROM 95128

95910-2T110 EEPROM 95128

95910-2T210 EEPROM 95128

95910-2T310 EEPROM 95128

95910-2T410 EEPROM 95128

95910-1Y000 EEPROM 95128

95910-4Y100 EEPROM 95128

95910-4Y200 EEPROM 95128

95910-1W000 EEPROM 95128

95910-1W010 EEPROM 95128

95910-1W100 EEPROM 95128

95910-1W200 EEPROM 95128

95910-1W300 EEPROM 95128

95910-1W400 EEPROM 95128

95910-1W410 EEPROM 95128

95910-1W500 EEPROM 95128

95910-1W510 EEPROM 95128

95910-1W600 EEPROM 95128

95910-1W610 EEPROM 95128



95910-A7650 EEPROM 95256

95910-A7700 EEPROM 95256

95910-A7750 EEPROM 95256

95910-A7650 EEPROM 95256

95910-A9000 EEPROM 95256

95910-A9050 EEPROM 95256

95910-A9100 EEPROM 95256

95910-A9300 EEPROM 95256

95910-A9600 EEPROM 95256

95910-B0000 EEPROM 95256

95910-B0100 EEPROM 95256

95910-B2000 EEPROM 95256

95910-B2010 EEPROM 95256

95910-B2200 EEPROM 95256

95910-B2300 EEPROM 95256

95910-B2400 EEPROM 95256

95910-B2550 EEPROM 95256

95910-B2600 EEPROM 95256

95910-E4000 EEPROM 95256

95910-D0000 EEPROM 95256

95910-4D180 EEPROM 95256

95910-4D185 EEPROM 95256

95910-F2000 EEPROM 95256

95910-F2100 EEPROM 95256

95910-F2200 EEPROM 95256

95910-F2400 EEPROM 95256

95910-F2500 EEPROM 95256

95910-F2600 EEPROM 95256

95910-F2800 EEPROM 95256

95910-F2850 EEPROM 95256

95910-F2900 EEPROM 95256

95910-G2000 EEPROM 95256

95910-G2300 EEPROM 95256

95910-G2400 EEPROM 95256

95910-G5000 EEPROM 95256

95910-G5400 EEPROM 95256

95910-G7000 EEPROM 95256

95910-G7400 EEPROM 95256

95910-J9100 EEPROM 95256

95910-J9200 EEPROM 95256

95910-1M100 EEPROM 95256

95910-1M150 EEPROM 95256

95910-1M160 EEPROM 95256

95910-1M200 EEPROM 95256

95910-1M250 EEPROM 95256

95910-1M300 EEPROM 95256

95910-1M350 EEPROM 95256

95910-1M400 EEPROM 95256

95910-1M450 EEPROM 95256

95910-1M500 EEPROM 95256

95910-1M550 EEPROM 95256

95910-1M600 EEPROM 95256

95910-1M650 EEPROM 95256

95910-3Q000 EEPROM 95256

95910-3Q110 EEPROM 95256

95910-3Q150 EEPROM 95256

95910-4Q100 EEPROM 95256

95910-4R000 EEPROM 95256

95910-4R010 EEPROM 95256

95910-C1150 EEPROM 95256

95910-C1170 EEPROM 95256

95910-C1300 EEPROM 95256

95910-C2000 EEPROM 95256

95910-E6110 EEPROM 95256

95910-E6200 EEPROM 95256

95910-E6500 EEPROM 95256

95910-2T000 EEPROM 95256

95910-2T100 EEPROM 95256

95910-2T600 EEPROM 95256

95910-2T610 EEPROM 95256

95910-4C000 EEPROM 95256

95910-4C010 EEPROM 95256

95910-4U100 EEPROM 95256

95910-4U600 EEPROM 95256

95910-4U650 EEPROM 95256

95910-4Y300 EEPROM 95256

95910-4Y400 EEPROM 95256



95910-1D500 EEPROM 95320

95910-1D600 EEPROM 95320

95910-1D640 EEPROM 95320

95910-2C150 EEPROM 25320

95910-1C750 EEPROM 25320

95910-07000 EEPROM 25320



95910-4D640 EEPROM 95640

95910-0X000 EEPROM 95640

95910-1G150 EEPROM 95640

95910-1G250 EEPROM 95640

95910-2K250 EEPROM 95640

95910-2K350 EEPROM 95640
