Hyundai, KIA RH850



Данный модуль позволяет работать с блоками SRS на базе процессора RH850, которые могут быть установлены

на автомобили Hyndai и KIA.



Модуль работает как при прямом подключении на столе, так и на автомобиле через разъем OBDII.









image_2022-01-20_11-00-42













 1.  Functions:



 Identification - производит чтение Идентификационных данных.

 Read DTC - прочитать ошибки ЭБУ.

 Clear DTC - очистить ошибки ЭБУ.

 Clear CRASH - Очистка информации о столкновении по CAN шине.

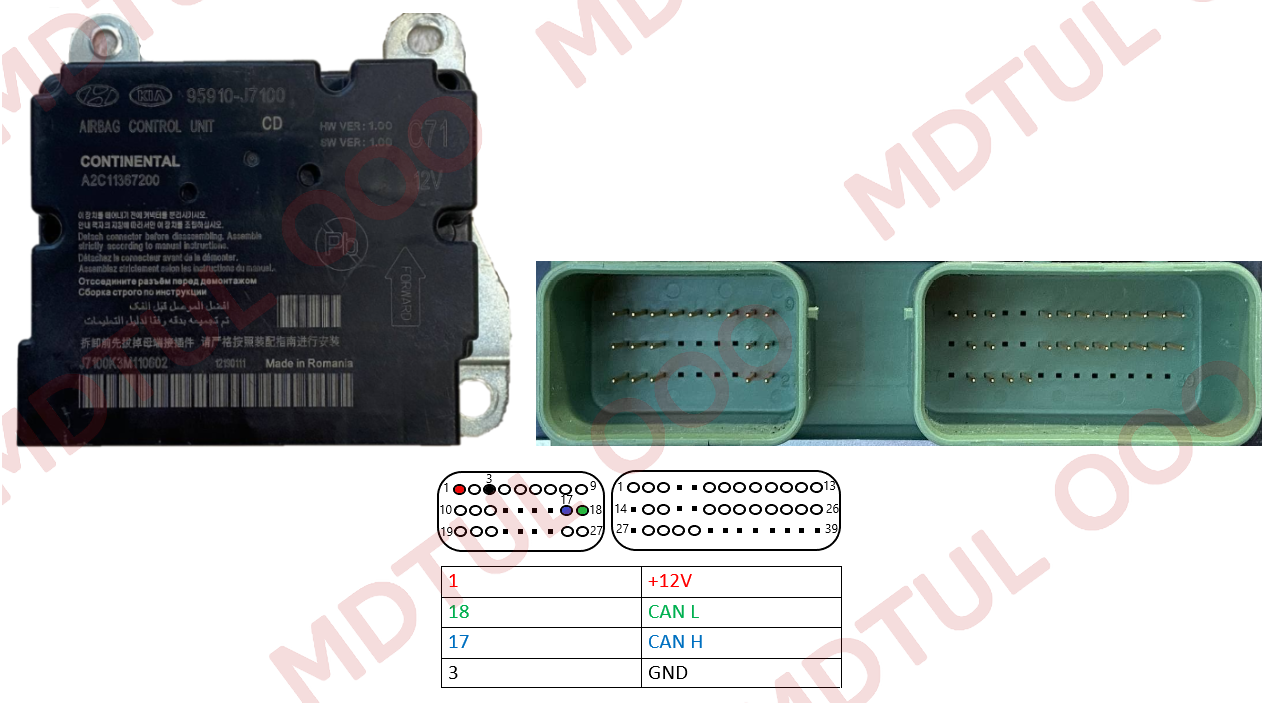

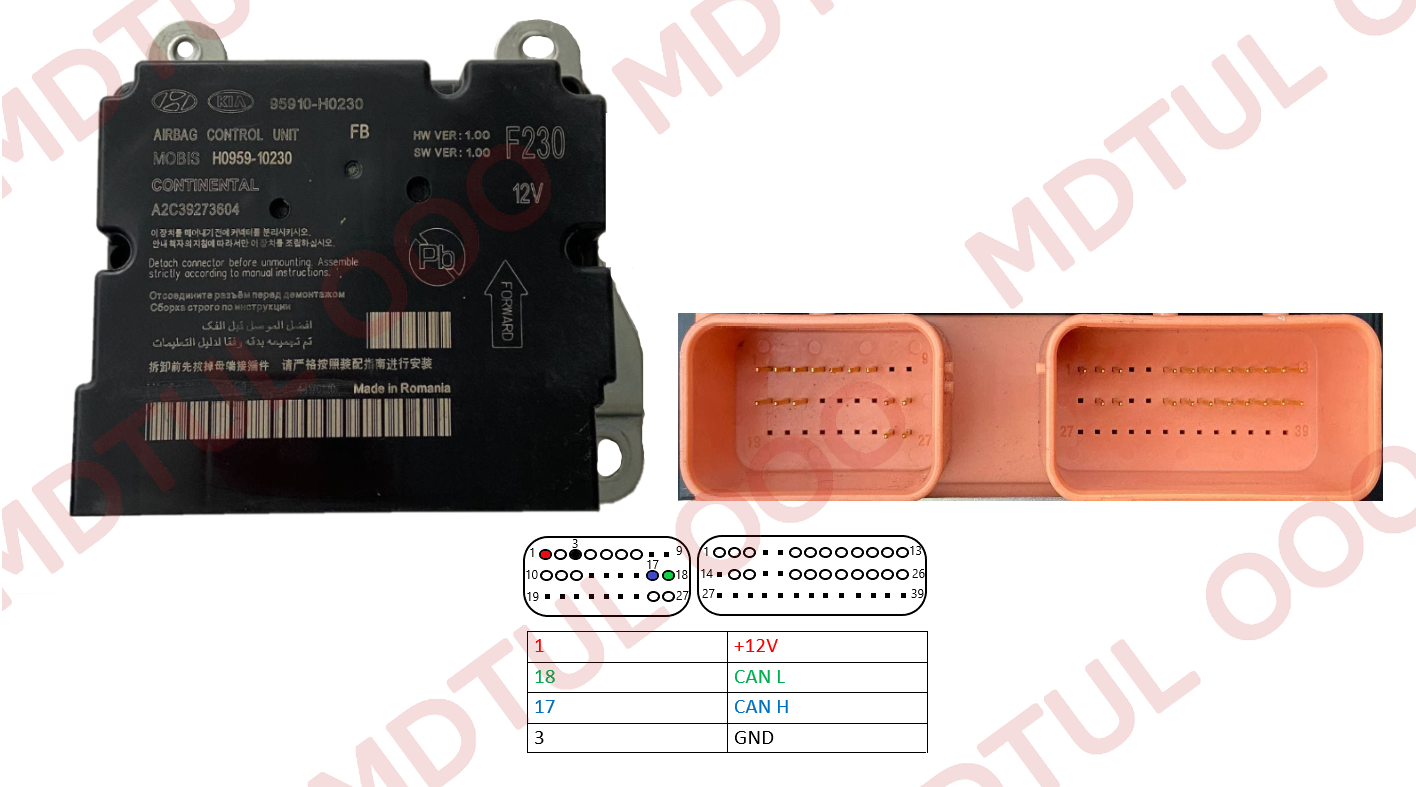

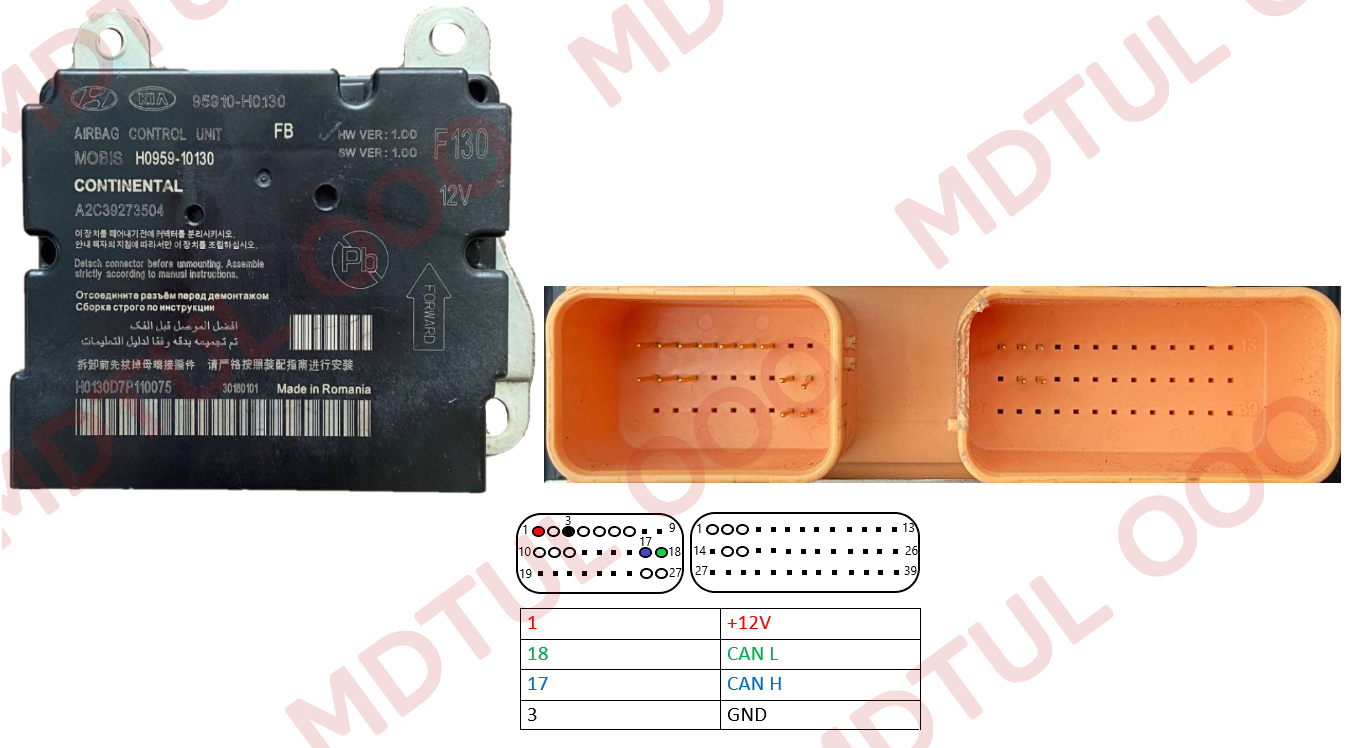

Cхема подключения на столе.













SRSH8501





SRS8503











ЫКЫ8504









Примерный список поддерживаемых ЭБУ.



9510-J7100-RH850 R7F701019

9510-M6000-RH850 R7F701042

9510-M6100-RH850 R7F701042

9510-M6350-RH850 R7F701042

9510-M7300-RH850 R7F701042

9510-G6000-RH850 R7F701019

9510-G6010-RH850 R7F701019

9510-G6050-RH850 R7F701019

9510-G6200-RH850 R7F701019

9510-G6250-RH850 R7F701019

9510-H0130-RH850 R7F701019

9510-H0230-RH850 R7F701019

9510-H8210-RH850 R7F701019

9510-H8330-RH850 R7F701019

9510-H9110-RH850 R7F701019

9510-H9210-RH850 R7F701019

9510-Q0100-RH850 R7F701019

9510-Q5000-RH850 R7F701019

9510-Q6000-RH850 R7F701019

9510-Q6100-RH850 R7F701019

9510-Q6300-RH850 R7F701019
