Hyundai, KIA  MAC

<< Click to Display Table of Contents >>

Navigation:  J2534 Адаптер > SRS >

Hyundai, KIA  MAC



Данный модуль позволяет работать с блоками SRS на базе процессора MAC , которые могут быть установлены

на автомобили Hyndai и KIA.



Модуль работает как при прямом подключении на столе, так и на автомобиле через разъем OBDII.





Важная Информация.

Если используемый вами для работы адаптер J2534 не имеет внутренней подтяжки CAN BUS, то установите дополнительный резистор сопротивлением 120 Ом между шинами CAN High и CAN Low.





image_2022-01-31_22-03-33







 1.Functions :



 Identification - чтение идентификационных данных.



 Read DTC - чтение ошибок ЭБУ.



 Clear DTC - очистка ошибок ЭБУ.



 Clear CRASH - очистка информации о столкновении по CAN шине.





 2. EEPROM



 Read  - читает EEPROM  ЭБУ.



 Write - записывает EEPROM ЭБУ.

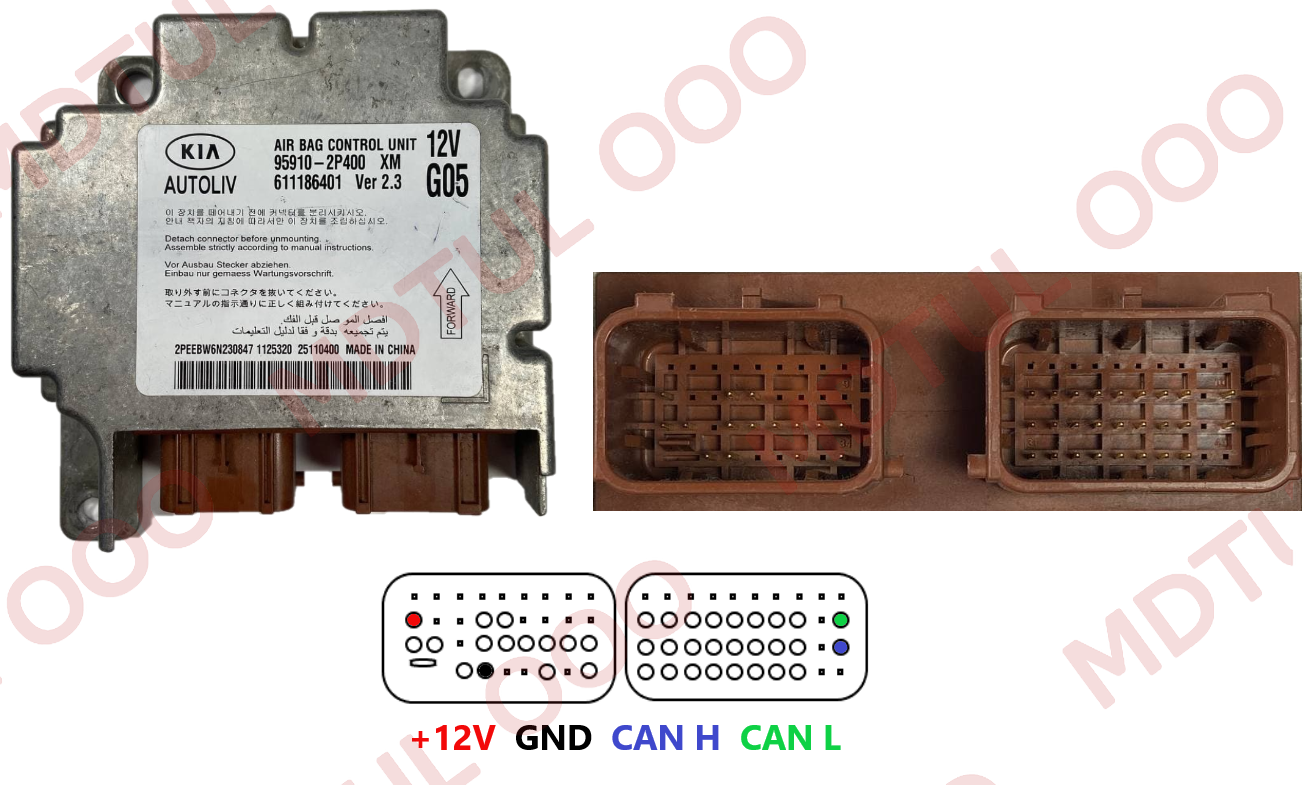

Cхема подключения на столе.





Подключение к блоку SRS MAС.



Hyund MAC SRS





Примерный список поддерживаемых ЭБУ.



AUTOLIV

95910-3R100

95910-3R120

95910-3R200

95910-3R210

95910-3R220

95910-3R400

95910-3R410

95910-3R420

95910-1U000

95910-1U100

95910-1U150

95910-2P000

95910-2P100

95910-2P200

95910-2P400
