VAG VDO Continental MQBAB 2014-... NEC D70F35xx OBDII
Модуль предназначен для работы с панелями приборов VDO Continental, выпущенными от ~ 2014.07, построенных на процессоре NEC D70F35xx, на платформе MQBAB. Устанавливаются на автомобили VAG группы 2014-2018 годов выпуска. Модулем поддерживается чтение и запись пробега Работа с этими панелями полностью безопасна. Время чтения пробега несколько секунд, время записи пробега около минуты.
Важно!
Работа с данной панелью приборов должна выполняться только на автомобиле при наличии "рабочего" ключа в замке зажигания.

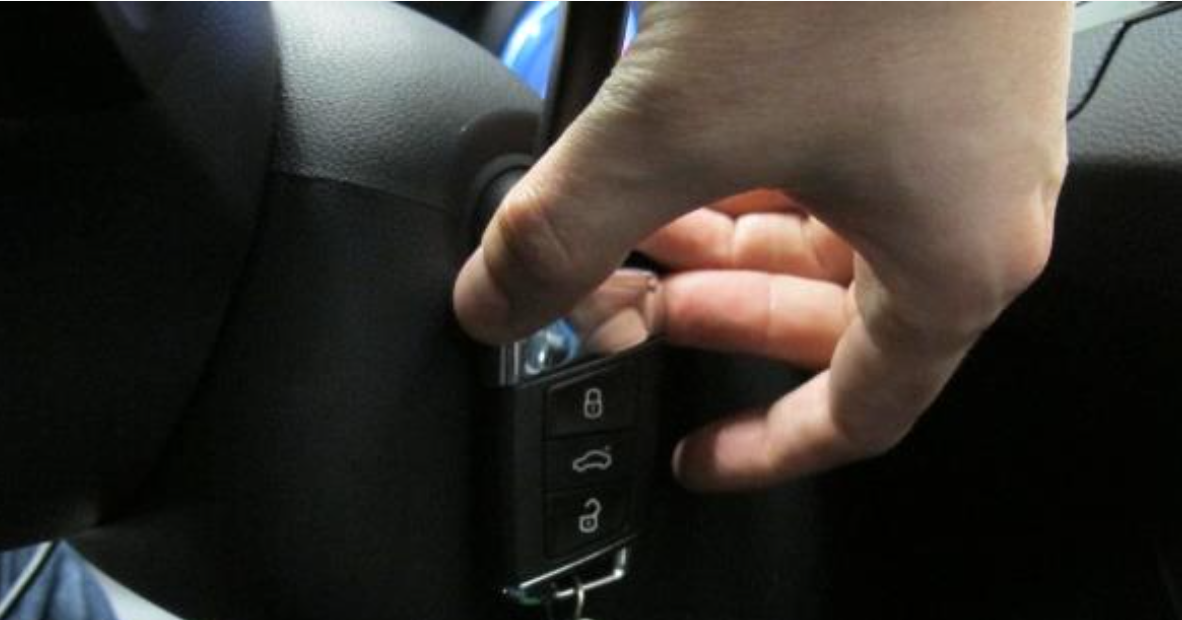

Если в автомобиле, с которым вы работаете, используется KESSY (SMART ключ) необходимо на все время работы модуля держать его около катушки. Батарейку из ключа необходимо извлечь на время процедуры. Устанавливаются на автомобили VAG группы 2014-2018 годов.

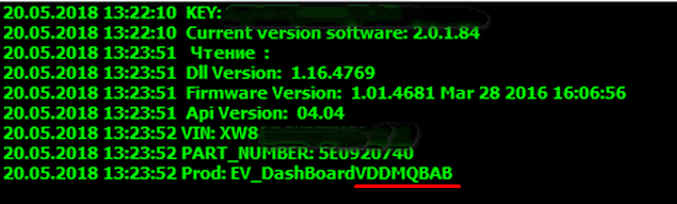

Номер панели можно узнать из наклейки, расположенной на задней крышке панели, с помощью диагностического сканера или выполнив чтение пробега. При чтении пробега номер панели отобразится в окне информации. Данная операция полностью безопасна.
Если номер панели соответствует заявленному, то можно продолжить работу с панелью.
Внимание!
Также не поддерживаются приборные панели производства Johnson Controls*.

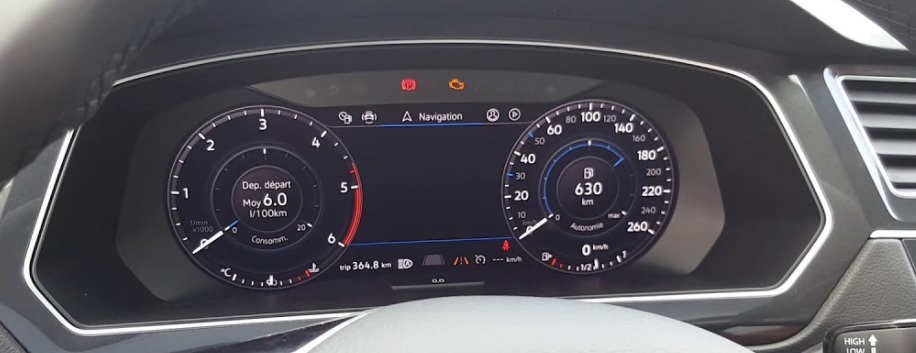

Full LCD(Virtual Cockpit) приборные панели 2017+ не поддерживаются!
Virtual Cockpit - ОН НЕ ПОДДЕРЖИВАЕТСЯ!
ВАЖНО!
Работа с данной панелью приборов должна выполняться только на автомобиле при наличии
"рабочего" ключа в замке зажигания.
Если в автомобиле, с которым вы работаете, используется KESSY (SMART ключ) необходимо
на все время работы модуля держать его около катушки."
*Отличительная особенность панели Johnson Controls в том, что суточный и основной пробег расположены на дисплее в две строки.

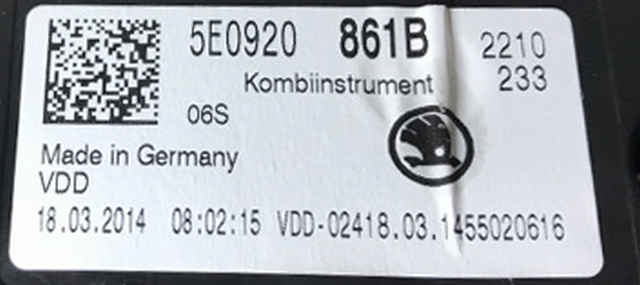

Пример наклейки на задней крышке панели приборов.
Работа с программой.

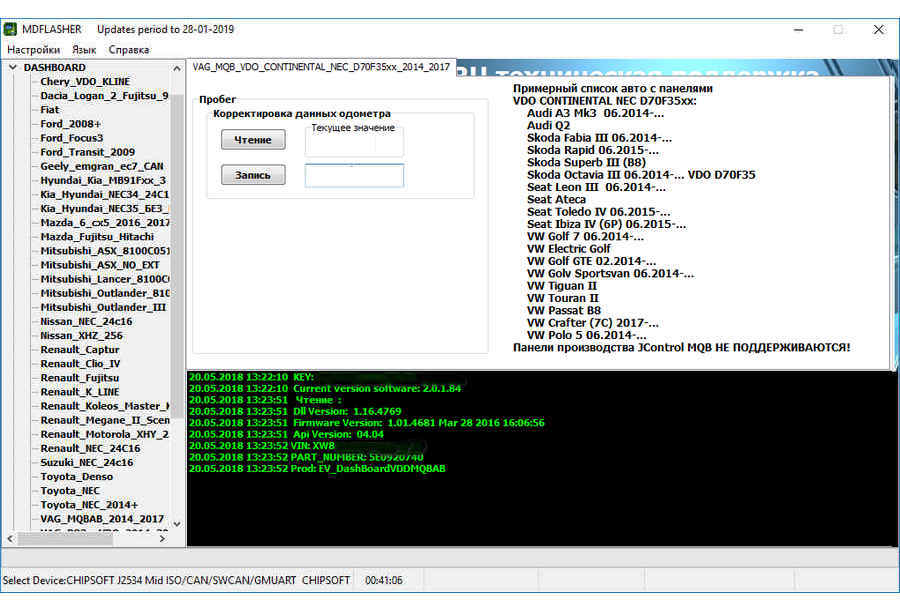

Запустите программу и подключите адаптер J2534 к свободному USB порту вашего компьютера. Нажмите Настройки, в открывшемся окне выберите пункт Настройка адаптера J2534 и в следующем открывшемся окне выберите J2534 устройство, которое используете для работы. Выбранный адаптер отобразится в нижней левой части основного окна программы.
Подключите адаптер J2534 к диагностическому разъему автомобиля, проверив качество произведенного соединения. Выберите модуль VAG VDO Continental MQBAB 2014-... NEC D70F35xx OBDII.

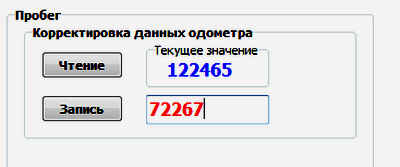

Включите зажигание и нажмите кнопку Чтение. Программа прочитает текущий пробег в панели приборов и отобразит его в окне информации.
Если прочитанный пробег, соответствует фактическому, можно произвести запись нового пробега. Введите нужный вам пробег в окошко установки нового пробега и нажмите кнопку Запись.
После программирования сравните значение пробега на дисплее одометра с заданным. Точность ±32км.
Внимание!
В результате неправильных действий или других сопутствующих причин доступ к панели может быть заблокирован на 10 минут. В таких случаях включите зажигание и дождитесь окончания таймера отсчета системы блокировки.
Важно!
Во время чтения или записи пробега на дисплее панели приборов может появляться надпись "Неисправность системы пуска" или подобные надписи. Ничего не предпринимайте, а просто дождитесь окончания процесса. После процедуры смены пробега может потребоваться удаление ошибок в некоторых блоках с помощью диагностического сканера.
Модуль протестирован с панелями следующих автомобилей:
Skoda Octavia III 07.2014+
VW Golf 7 07.2014+
VW Passat B8 07.2014+
Skoda Rapid 09.2015+
Возможно так же будет работать с панелями данного типа, устанавливаемые на автомобили:
Audi A3 Mk3 07.2014+
Audi Q2
Skoda Fabia III 07.2014+
Skoda Superb III (B8)
Seat Leon III 07.2014+
Seat Ateca
Seat Toledo IV 2015+
Seat Ibiza IV (6P) 2015+
VW Electric Golf 04.2014-...
VW Golf GTE 02.2014-...
VW Golf Sportsvan 06.2014-...
VW Tiguan II
VW Touran II
VW Crafter (7C) 2017+
VW Polo 5 2015+
