VW POLO 6RF920860Q NEC D70F35xx

VW POLO 6RF920860Q NEC D70F35xx

Внешний вид панели VW Polo

clip3001





VW POLO 6RF920860Q NEC D70F35xx

Модуль предназначен для работы с панелями приборов VDO Continental 6RF920860Q, произведенными в Китае, построенных на процессоре NEC D70F35xx, на платформе PQ3x, которые устанавливаются на автомобили VW Polo 2014-2015 года выпуска. Модулем поддерживается чтение и запись пробега

При чтении пробега программой считывается и автоматически сохраняется дамп панели в директории С:/Имя пользователя/Мои документы/MDFASHER/Backups.



Важно:

Работа с данной панелью приборов должна выполняться только на автомобиле через разъем диагностики.

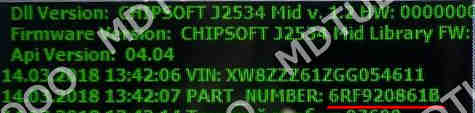

Номер панели можно узнать из наклейки, расположенной на задней крышке панели, с помощью диагностического сканера или выполнив чтение пробега. При чтении пробега номер панели отобразится в окне информации. Данная операция полностью безопасна.



clip3002



Если номер панели соответствует заявленному, то можно продолжить работу с панелью.

Внимание.

Функция изменения пробега в панелях с номерами, отличающимися от 6RF920860Q, данным модулем не

поддерживается.



Пример наклейки на задней крышке панели приборов

clip3003





Работа с программой.



Запустите программу и подключите адаптер J2534 к свободному USB порту вашего компьютера. Нажмите Настройки, в открывшемся окне выберите пункт Настройка адаптера J2534 и в следующем открывшемся окне выберите J2534 устройство, которое используете для работы. Выбранный адаптер отобразится в нижней левой части основного окна программы.

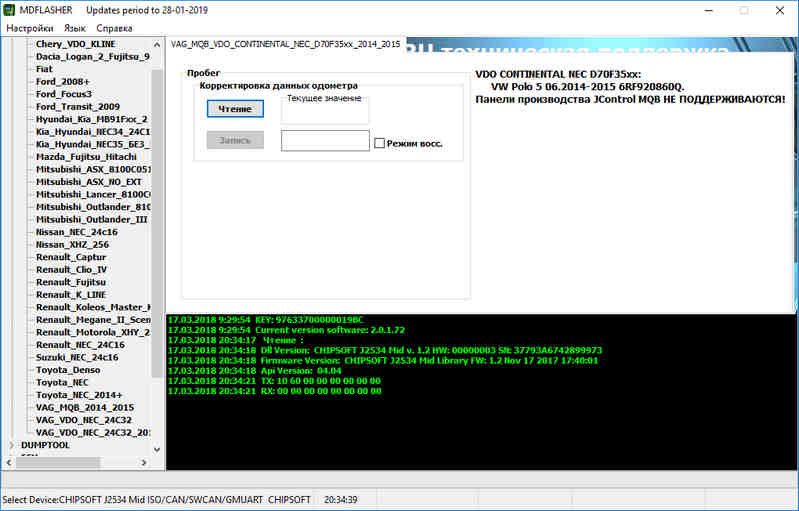

Подключите адаптер J2534 к диагностическому разъему автомобиля, проверив качество произведенного соединения. Выберите модуль VAG VDO Continental NEC D70F35xx

clip3004



После выполнения этой опперации произведите чтение. Если прочитаный пробег, соответствует фактическому, можно произвести запись нового пробега. После программирования сравните значение пробега на дисплее одометра с заданным. Точность ±32км.



Внимание.

В результате неправильных действий или других сопутствующих причин доступ к панели может быть заблокирован на 10 минут. В таких случаях включите зажигание и дождитесь окончания таймера отсчета системы блокировки.



Полезно знать:

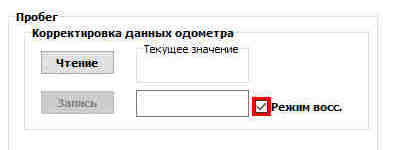

Если при записи пробега у вас по какой то причине произошел сбой, то установите галочку в соответствующем поле для восстановления панели. Программа попросит указать путь к файлу, сохраненному на этапе чтения пробега. Укажите путь к файлу и нажмите кнопку Запись.



clip3005
