VAG VDO Continental MQBAB 2012



VAG VDO Continental MQBAB 2012-2014 NEC D70F35xx(RENESAS A2Cxxx) OBDII

Модуль предназначен для работы с панелями приборов VDO Continental, выпущенными с 2012 до 06. 2014, построенных на процессоре NEC D70F35xx (RENESAS A2Cxxx), на платформе MQBAB. Устанавливаются на автомобили VAG группы 2012-2014 годов выпуска. Модулем поддерживается чтение и запись пробега Работа с этими панелями полностью безопасна. Время чтения пробега несколько секунд, время записи пробега около минуты.

Важно:

Работа с данной панелью приборов должна выполняться только на автомобиле при наличии "рабочего" ключа в замке зажигания.

Если в автомобиле, с которым вы работаете, используется KESSY (SMART ключ) необходимо на все время работы модуля держать его около катушки.

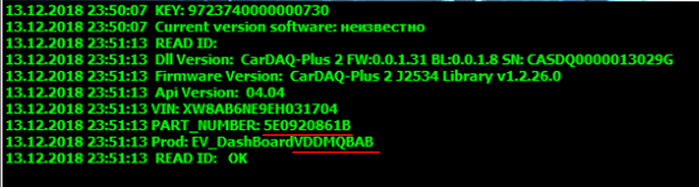

Номер панели можно узнать из наклейки, расположенной на задней крышке панели, с помощью диагностического сканера или выполнив чтение пробега. При чтении пробега номер панели и ее тип отобразятся в окне информации. Данная операция полностью безопасна.

clip0190



Если номер панели соответствует заявленному, то можно продолжить работу с панелью.

Внимание.

Приборные панели производства Johnson Controls* не поддерживаются!

*Отличительная особенность панели Johnson Controls в том, что суточный и основной пробег расположены на дисплее в две строки.

Работа с программой.

Запустите программу и подключите адаптер J2534 к свободному USB порту вашего компьютера. Нажмите Настройки, в открывшемся окне выберите пункт Настройка адаптера J2534 и в следующем открывшемся окне выберите J2534 устройство, которое используете для работы. Выбранный адаптер отобразится в нижней левой части основного окна программы.

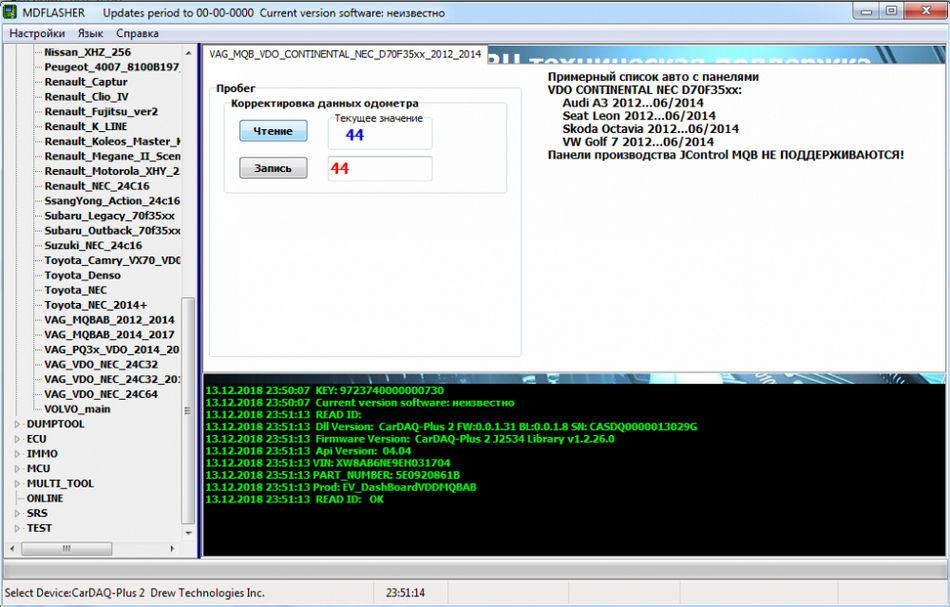

Подключите адаптер J2534 к диагностическому разъему автомобиля, проверив качество произведенного соединения. Выберите модуль VAG VDO Continental

MQBAB 2012-2014 NEC D70F35xx(RENESAS A2Cxxx) OBDII,

clip0191

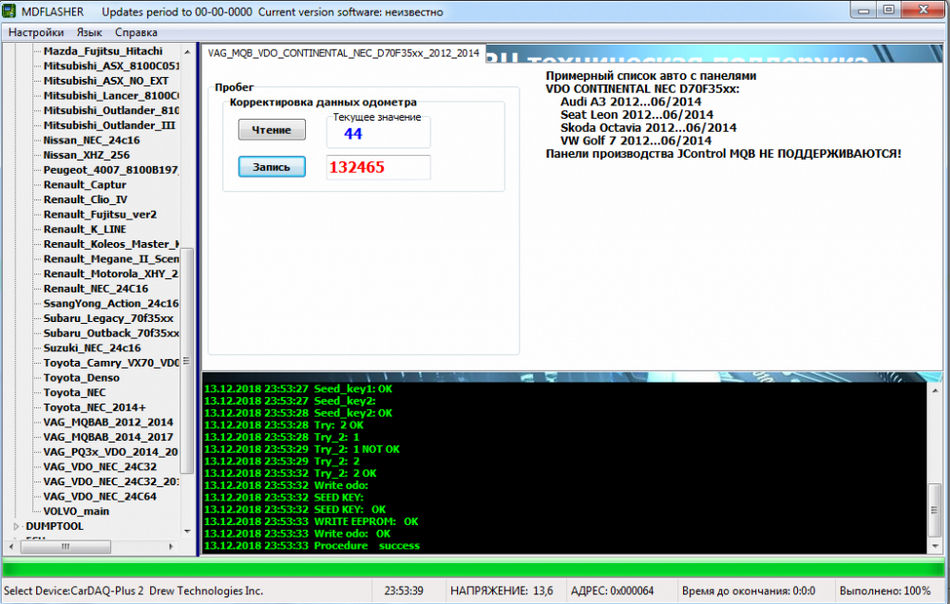

Включите зажигание и нажмите кнопку ЧТЕНИЕ . Программа прочитает текущий пробег в панели приборов и отобразит его в окне информации.

clip0192



Если прочитаный пробег, соответствует фактическому, можно произвести запись нового пробега. Введите нужный вам пробег в окошко установки нового пробега и нажмите кнопку Запись.

После программирования сравните значение пробега на дисплее одометра с заданным. Точность ±32км.

Внимание.

В результате неправильных действий или других сопутствующих причин доступ к панели может быть заблокирован на 10 минут. В таких случаях включите зажигание и дождитесь окончания таймера отсчета системы блокировки.

Важно:

Во время чтения или записи пробега на дисплее панели приборов может появляться надпись "Неисправность системы пуска" или подобные надписи. Ничего не предпринимайте, а просто дождитесь окончания процесса. После процедуры смены пробега может потребоваться удаление ошибок в некоторых блоках с помощью диагностического сканера.

Модуль протестирован с панелями следующих автомобилей:

Skoda Octavia A7 03.2014

Возможно так же будет работать с панелями данного типа, устанавливаемые на автомобили:

Audi A3 2012...06/2014

Seat Leon 2012...06/2014

VW Golf 7 2012...06/2014

Вы также можете ознакомиться с видео работы данным модулем на нашем канале.
