VAG VDO NEC 24C64



VAG NEC 24C64



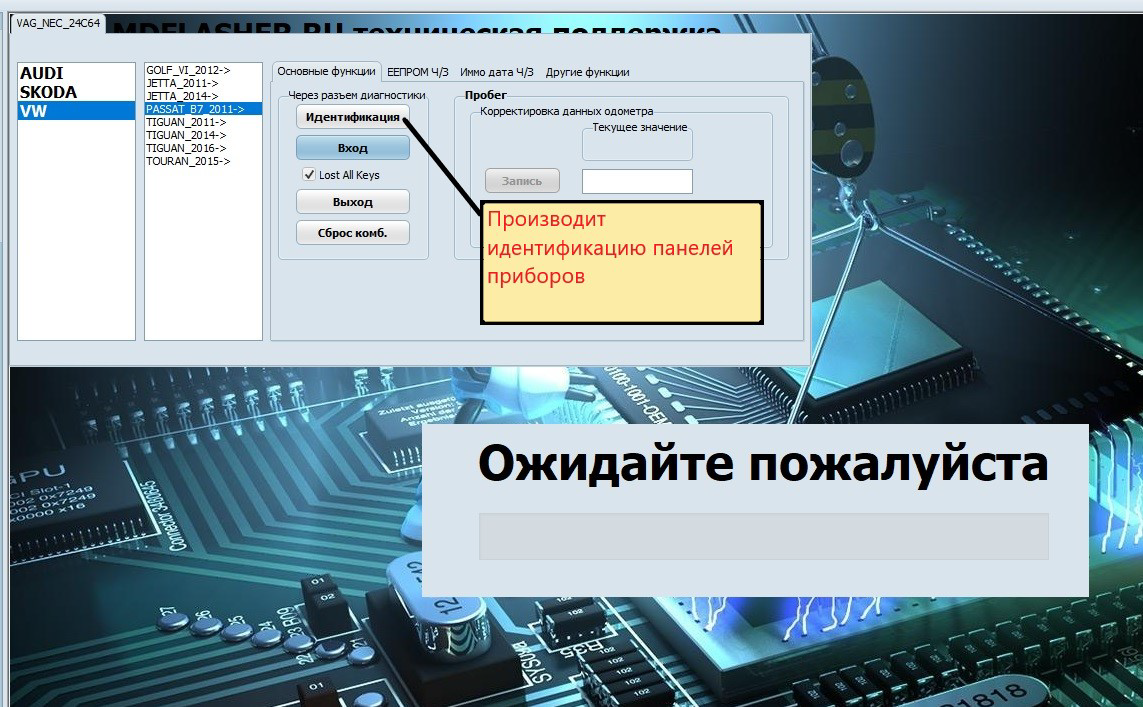

clip0181



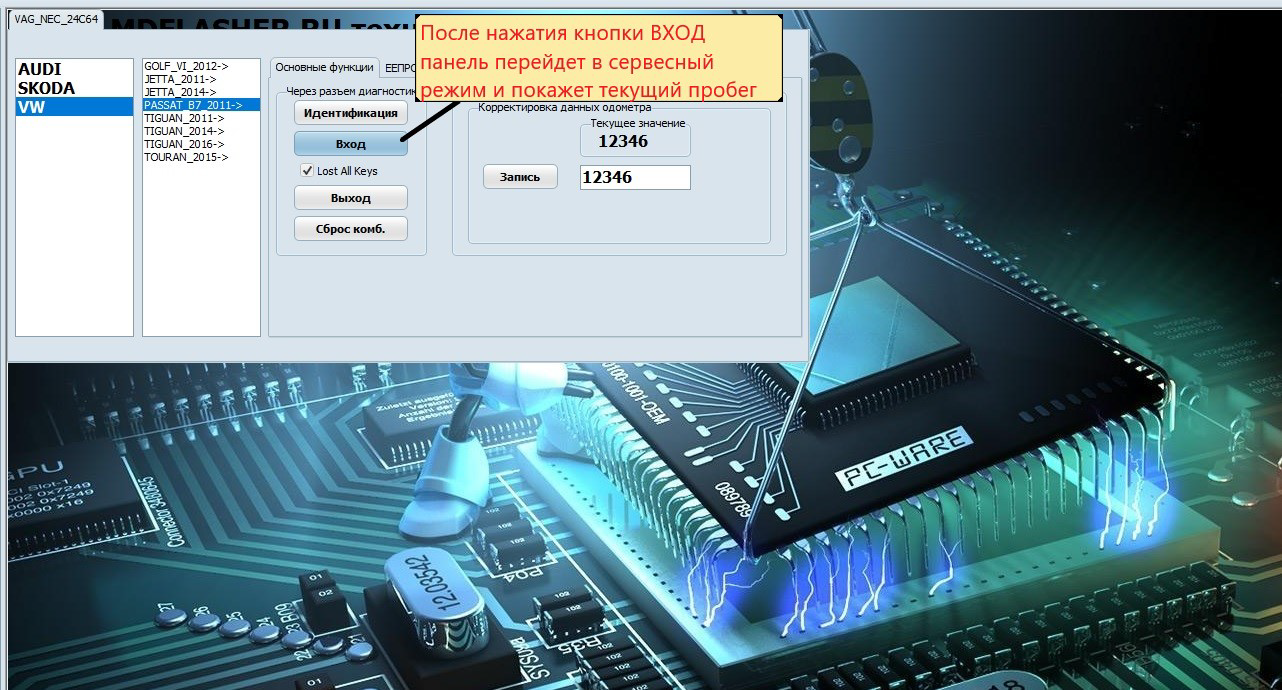

clip0183









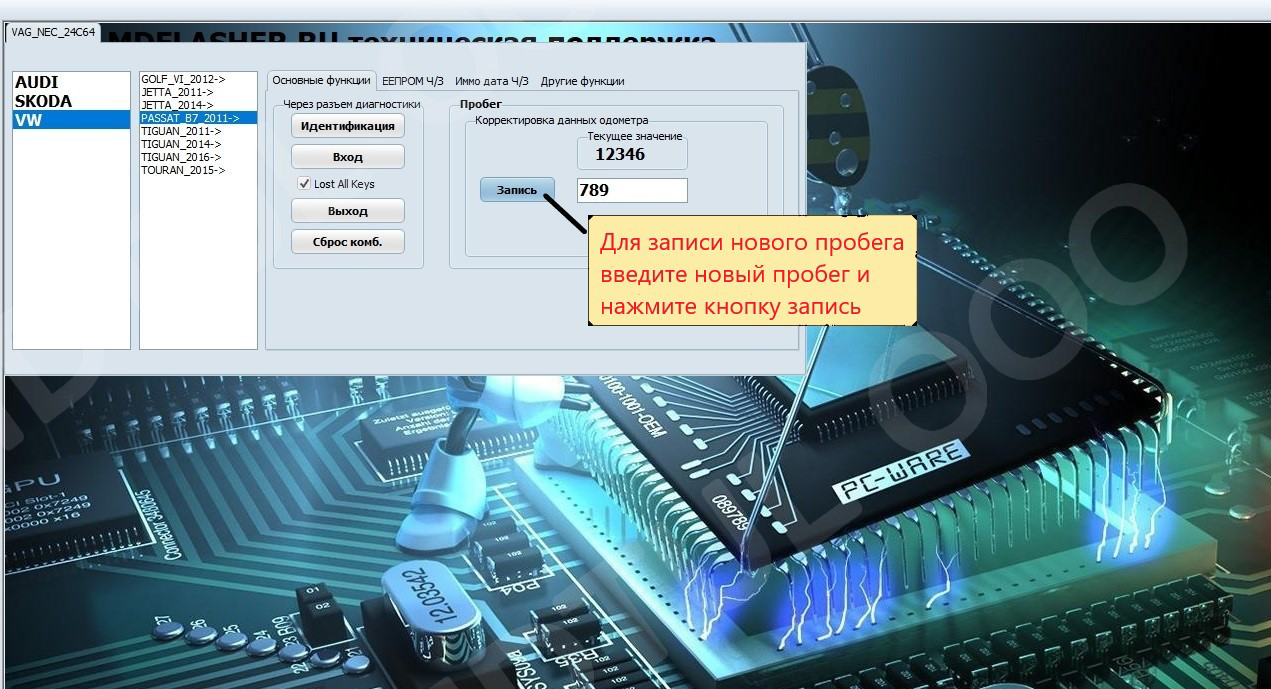

clip0184



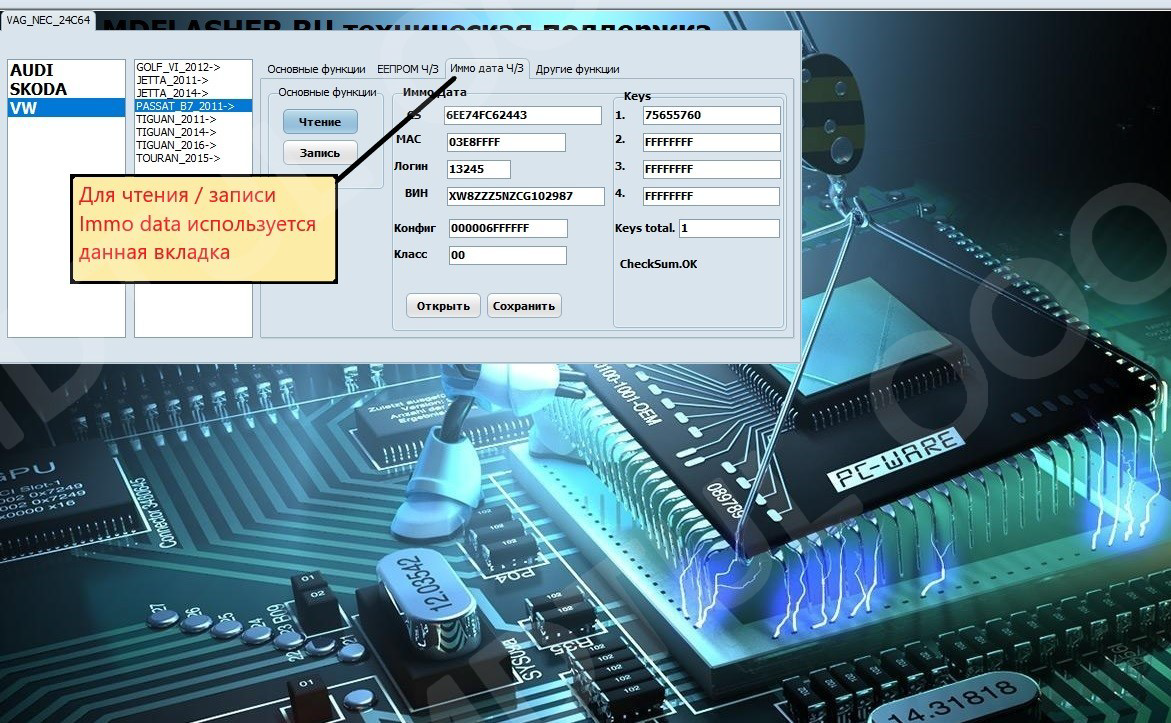

clip0185





Есть определенные временные интервалы 2009-2012 2012-2014 2014- выше Соответственно это три разных категории, которые в свою очередь делится на под категории ауди(TFT,черно-белое),все остальное( TFT, черно-белое). Итак если у Вас машина 2013 года например , то чтобы ее сделать то выбирать надо или 2013 год или выше если есть и пробовать.

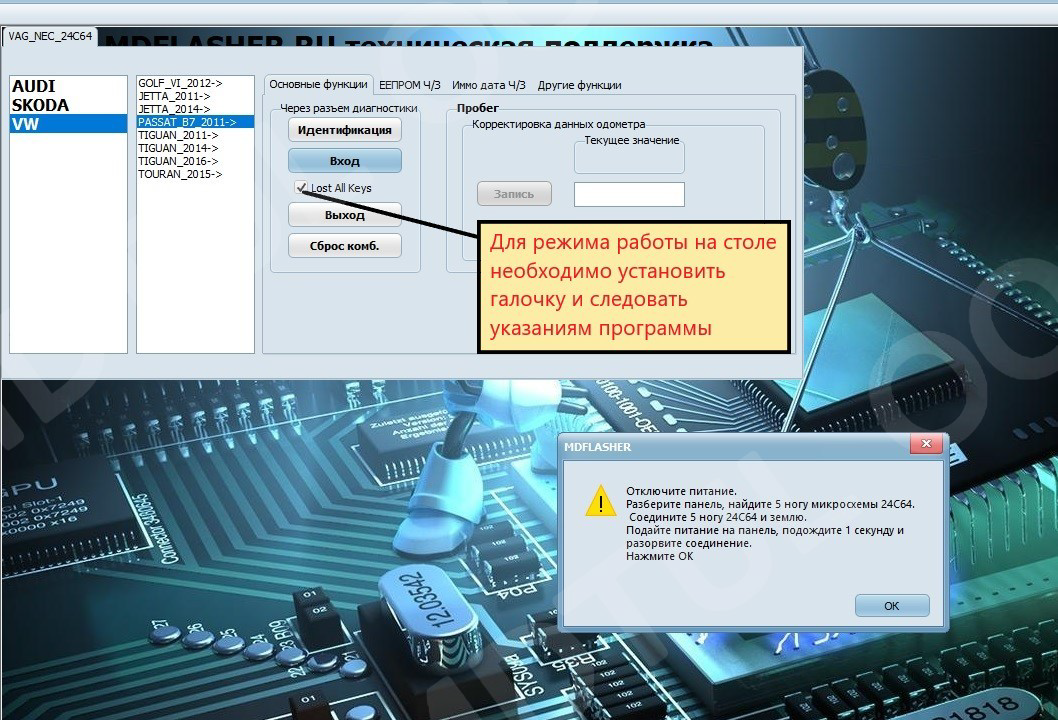

Режим работы на столе.

clip0186

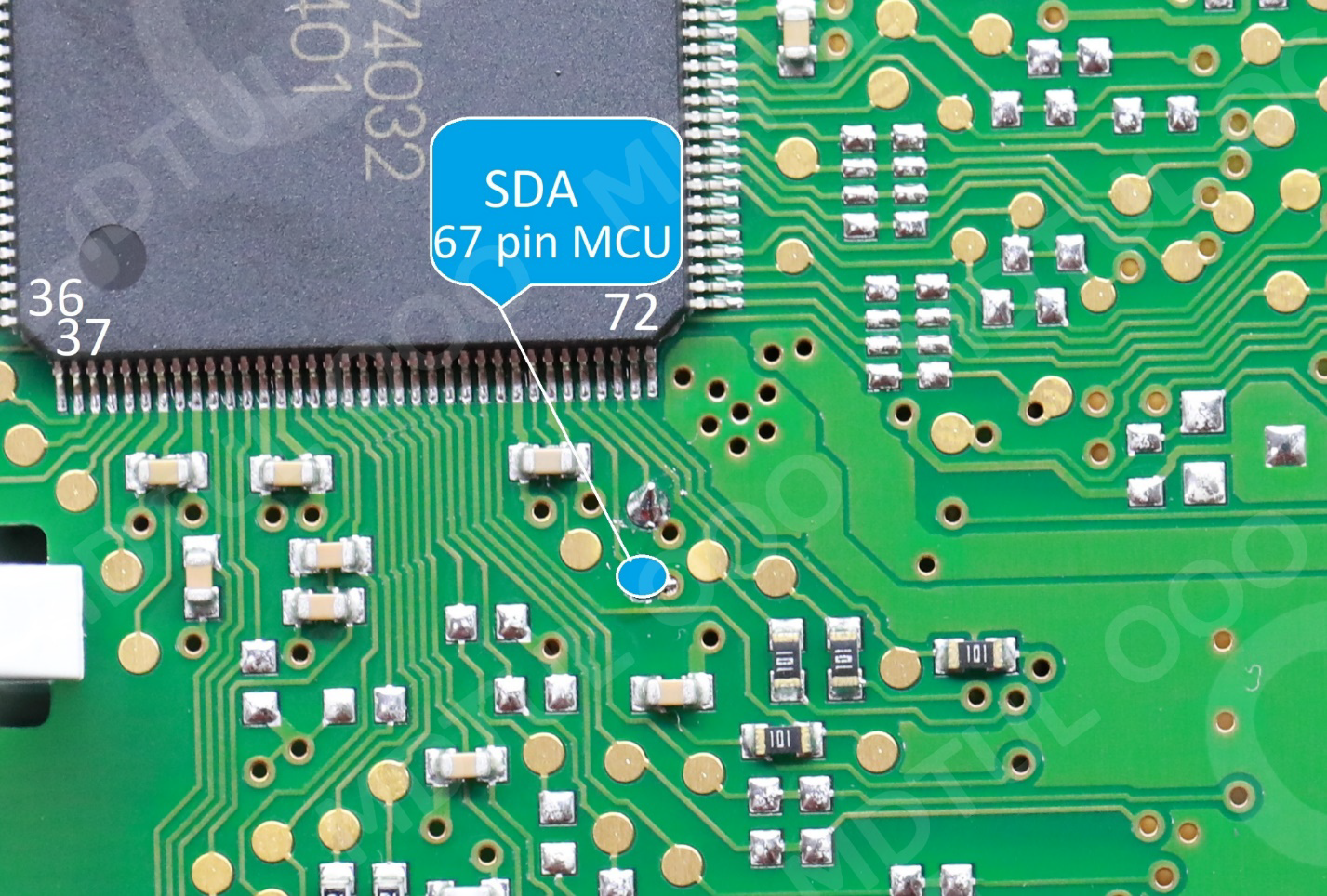

Выключить питание на панель (на БП нажать кнопку OFF) подождать 10 секунд. Далее замкнуть кратковременно данный вывод (67 пин МК, который идет к 5 ноге микросхемы 24с64 ) МК на массу(GND) например через иголку включить питание и сразу же отсоединить иголку. На панели загорится только светодиоды, что говорит о том что она готова. Далее нажать кнопку ОК.

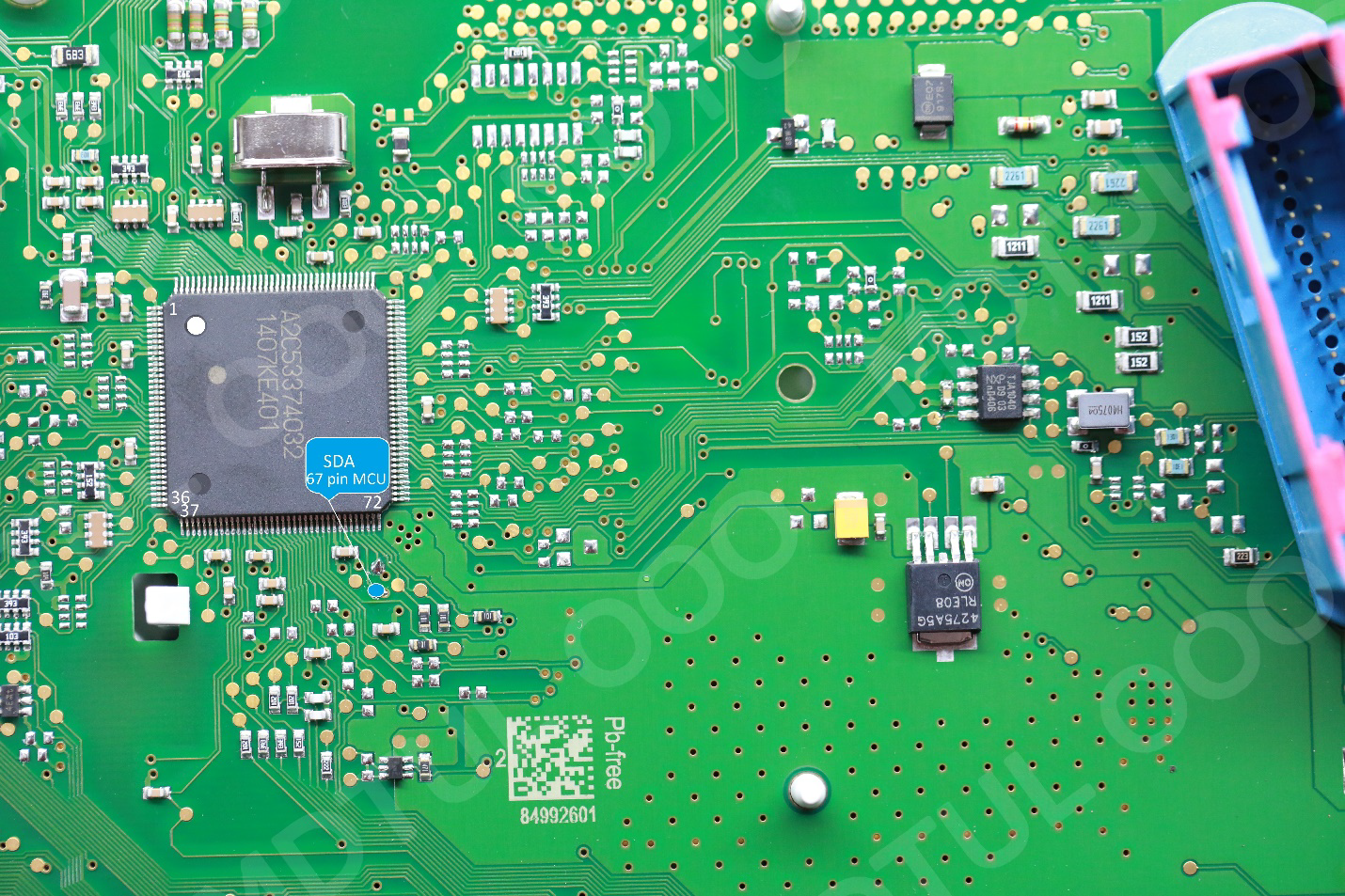

Для работы на столе необходимо перемкнуть данный PIN



clip0187

clip0188

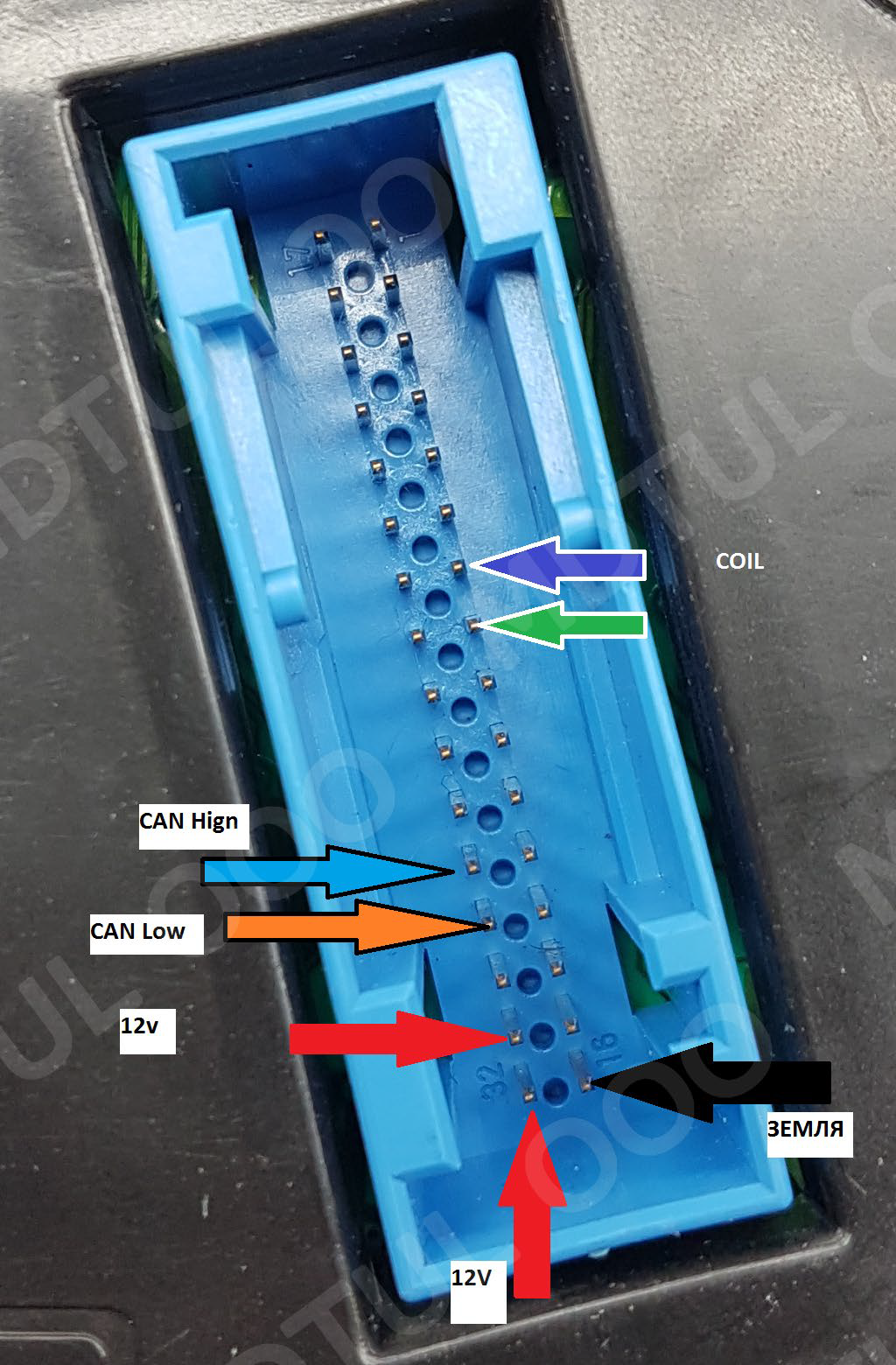

Распиновка разъема панелей прибора

clip0189



ссылка на видео по работе с данным модулем

https://www.youtube.com/watch?v=KfWvmkh3EsE&feature=youtu.be
