VAG VDO NEC 24C32



VAG VDO NEC 24C32



Снимок экрана 2020-11-04 182250



Снимок экрана 2020-11-04 182435





Снимок экрана 2020-11-04 182542





Снимок экрана 2020-11-04 182647





Есть определенные временные интервалы 2009-2012 2012-2014 2014- выше Соответственно это три разных категории, которые в свою очередь делится на под категории ауди(TFT,черно-белое),все остальное( TFT, черно-белое). Итак если у Вас машина 2013 года например , то чтобы ее сделать то выбирать надо или 2013 год или выше если есть и пробовать.





Режим работы на столе



Снимок экрана 2020-11-04 182728

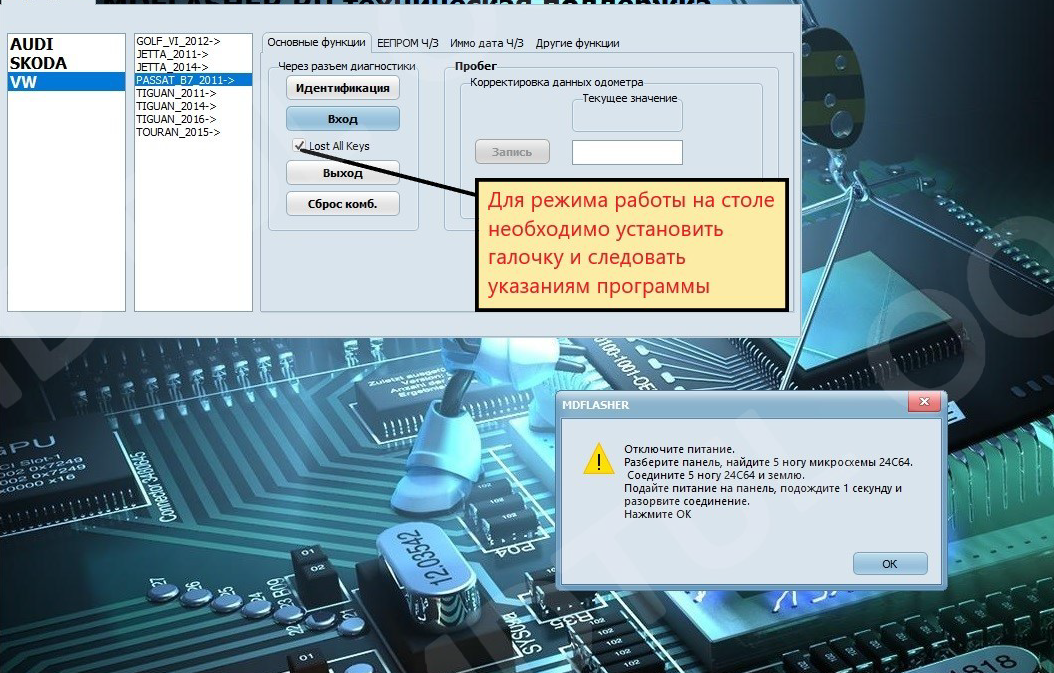

Выключить питание на панель (на БП нажать кнопку OFF) подождать 10 секунд. Далее замкнуть кратковременно данный вывод (67 пин МК, который идет к 5 ноге микросхемы 24с32 ) МК на массу(GND) например через иголку включить питание и сразу же отсоединить иголку. На панели загорится только светодиоды, что говорит о том что она готова. Далее нажать кнопку ОК.







Для работы на столе необходимо перемкнуть данный PIN





clip0187

clip0188



Распиновка разъема панелей прибора



clip0189
