Данный модуль позволяет работать через прямое подключение к ЭБУ по KLine с блоками управления M74.5 и M75, устанавлеваемых на автомобили VAZ.
Данный модуль позволяет производить чтение и запись FLASH и EEPROM.
Поддерживаются два типы ЭБУ с процессорами:
XC2765 Размер прошивок FLASH памяти 851968 байт
XC2060 Размер прошивок FLASH памяти 851968 байт
Внимание! Для работы в режиме K Line с адаптерами(например Scanmatik,Chipsoft Pro, CarDaq), которые работают через мультиплекс,
необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.
Функционал модуля:
1. Стандартные опции:
• Идентификация - производит чтение Идентификационных данных.
• Чтение регистратора - читает данные регистратора ЭБУ.
• Прочитать DTC - прочитать ошибки ЭБУ.
• Очистить DTC - очистить ошибки ЭБУ.
• Сброс - сброс ЭБУ как по включению.
• Инициализация - выполняет инициализацию ЭБУ после перезаписи.
2. Группа расширенные опции:
• Чтение FLASH - производит чтение FLASH ЭБУ.
• Запись FLASH- записывает FLASH.
ВАЖНО!
Если по каким то причинам ЭБУ не вышел из процедуры программирования, необходимо повторить процедуру программирования удерживая кнопку Ctrl.
ВАЖНО!
Если после записи в ЭБУ прошивки появляется "ошибка ПЗУ" , необходимо считать прошивку с ЭБУ установить галочку "пересчет КС" и снова записать в ЭБУ.
ВАЖНО!
В некоторых случаях после процедуры чтения/записи может потребоваться отключение АКБ.
• Чтение EEPROM - производит чтение EEPROM.
• Запись EEPROM - записывает EEPROM.
• Редактор регистора - позволяет редактировать данные регистратора.
3. Режим:

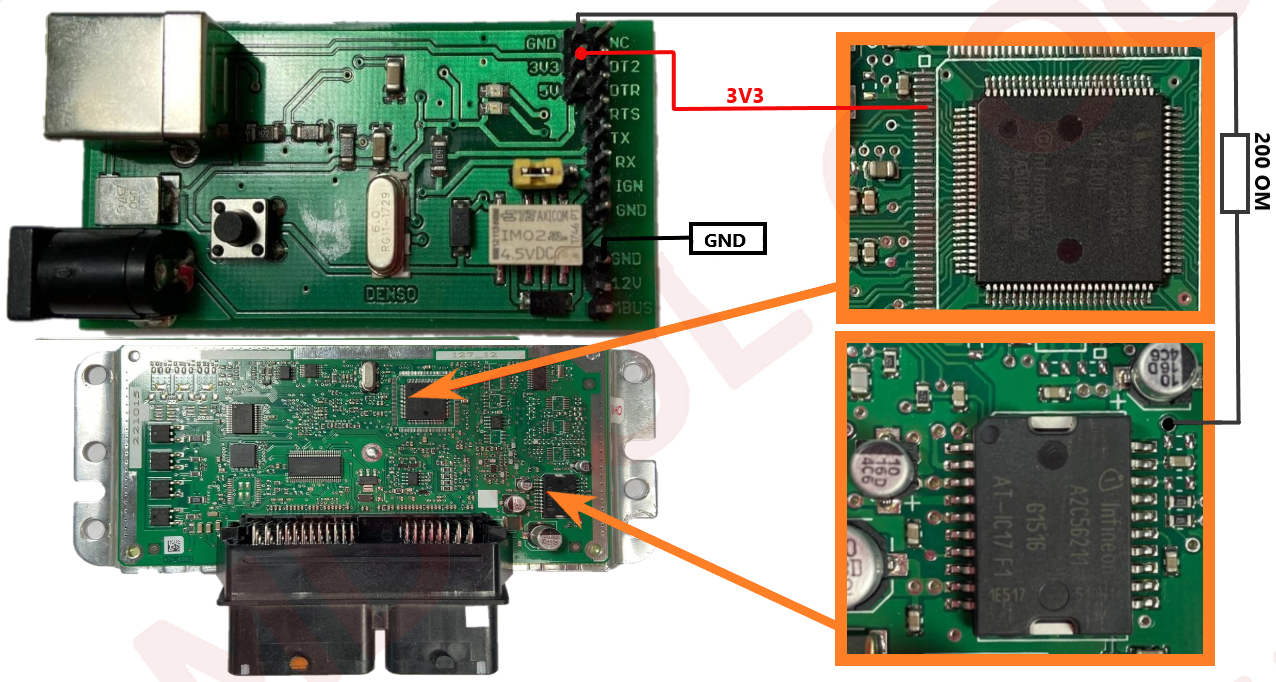

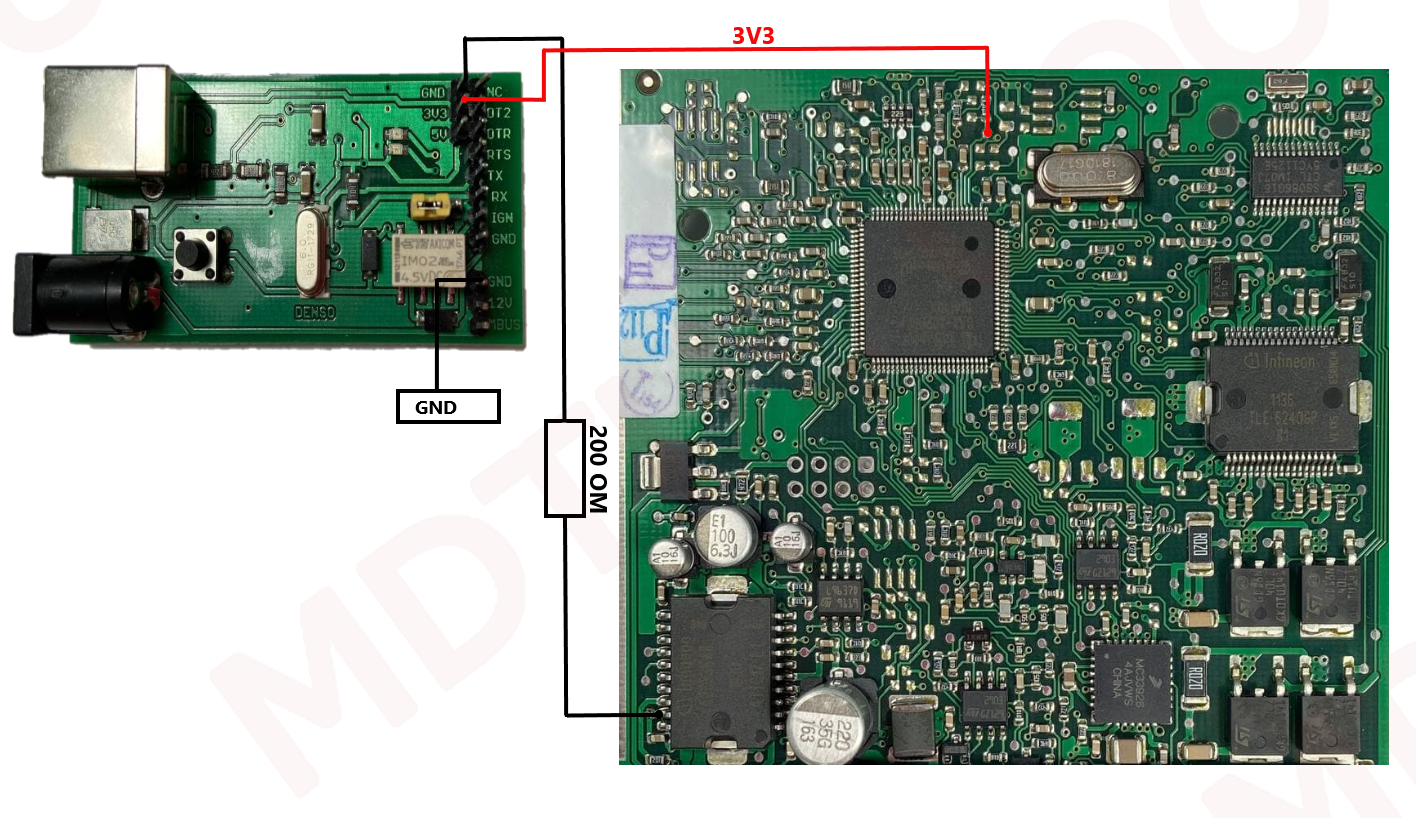

• В случае повреждения данных в ЭБУ его можно востановить в BSL режиме. Для этого необходимо переключить режим Recovery.
Схема подключения на столе:

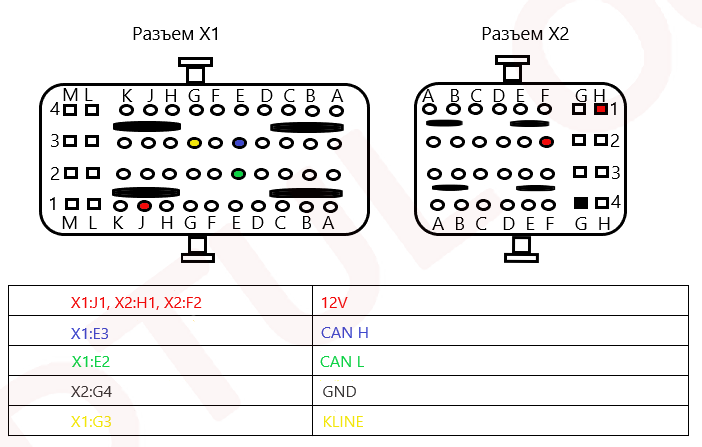

VAZ 74.5

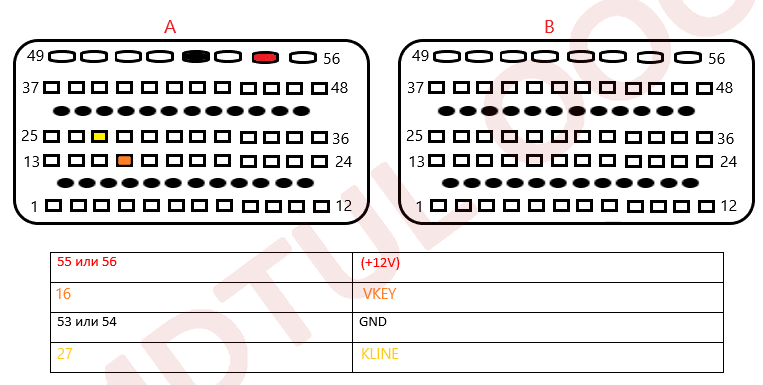

VAZ M75
