VAZ UAZ M86

M86 VAZ_UAZ

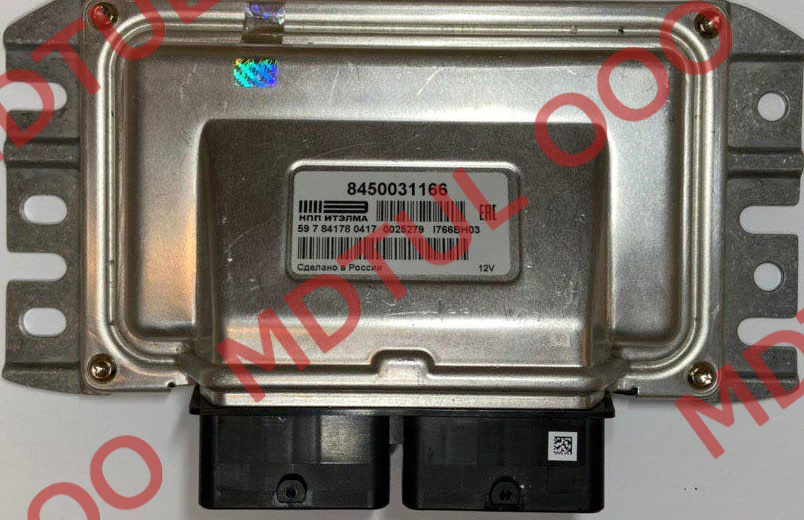

clip0258

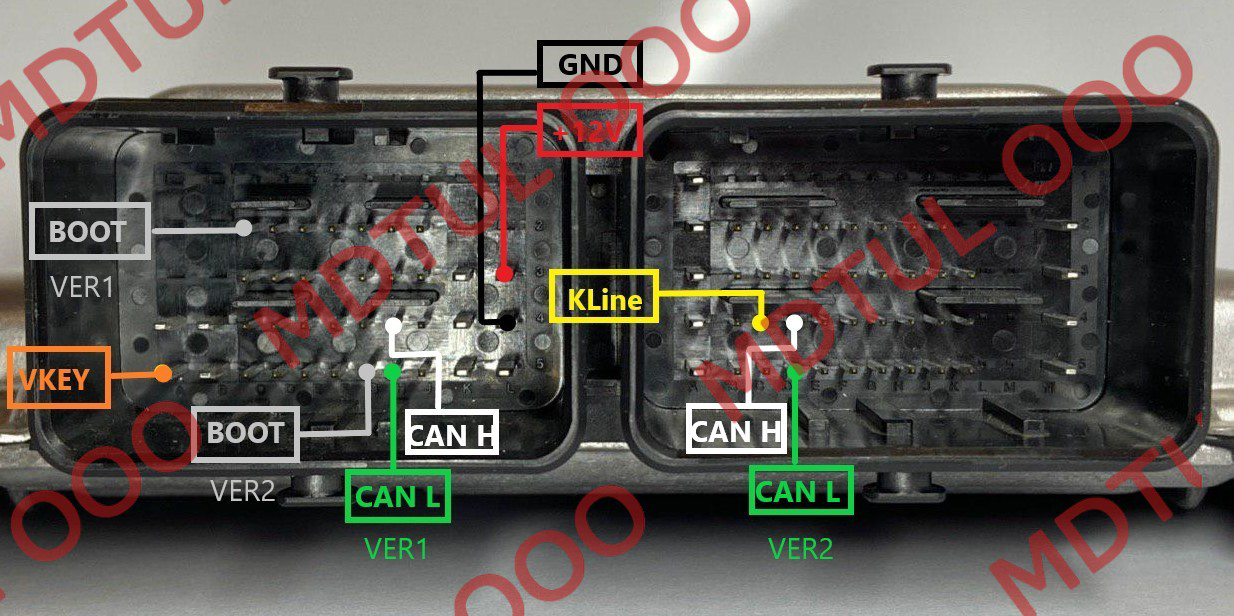

clip0259

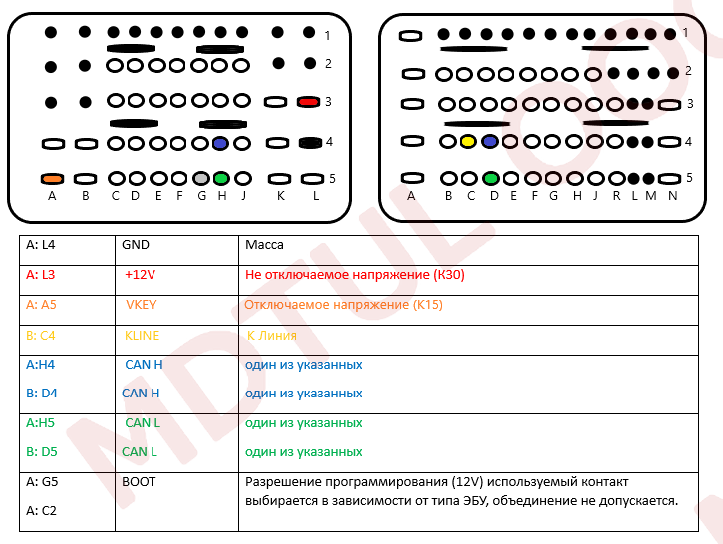

1: L4

GND

Масса

1: L3

+12V

Не отключаемое напряжение (К30)

1: A5

VKEY

Отключаемое напряжение(К15)

2: C4

KLine

К-линия (загрузчик)

1: H4

2: D4

CAN- H

CAN-H

J2534 (один из указанных)

J534 (один из указанных)

1:H5

2: D5

CAN-L

CAN-L

J2534 (один из указанных)

J534 (один из указанных)

1: G5

1:C2

BOOT

Разрешение программирования(+12В) используемый контакт выбирается в зависимости от типа ЭБУ, объединение не допускается.



INFO

Для перевода ЭБУ в BSL режим необходимо подать +12V одновременно на питание ЭБУ и Boot Pin.
