Ssang Yong Delphi DCM3.2/Delphi DCM3.7/Delphi HCF32 IMMO OFF

<< Click to Display Table of Contents >>

Navigation:  Редакторы файлов > IMMO >

Ssang Yong Delphi DCM3.2/Delphi DCM3.7/Delphi HCF32 IMMO OFF



Модуль предназначен для удаления данных иммобилайзера из блоков управления двигателем дизельных автомобилей Ssang Yong, что позволит запустить двигатель при неисправности блока управления иммобилайзера или его компонентов. Модуль работает с дампом eeprom.95160 или 95320 как редактор. Поддерживаются ЭБУ Delphi DCM3.2, Delphi DCM3.7, Delphi HCF32 (обозначение на блоке A664 540 45 32).

Для выполнения данных работ аккуратно вскройте ЭБУ, стараясь не повредить плату и электронные элементы, расположенные на ней.





Внешний вид ЭБУ Delphi DCM 3.7

clip0300









Фото платы электронного блока управления двигателем Delphi DCM 3.7

clip0301

clip0302

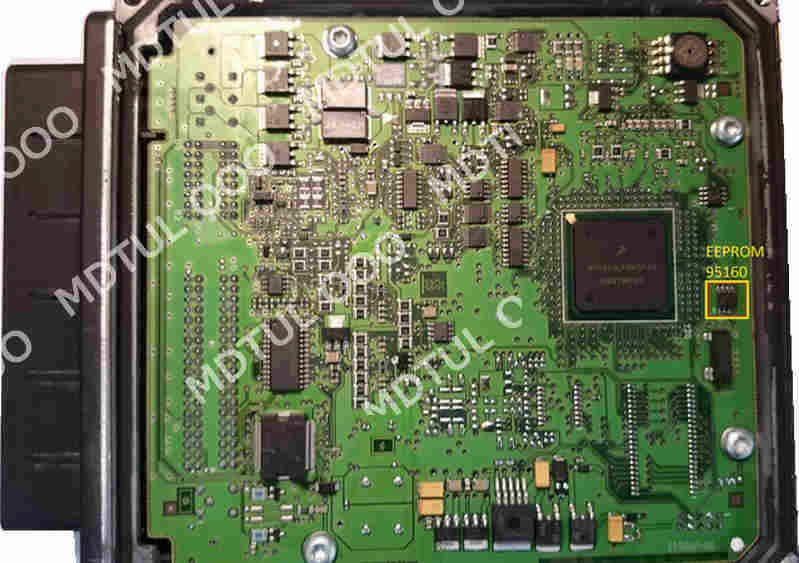

Фото платы электронного блока управления двигателем Delphi HCF32

clip0303









Фото наклейки идентификаторов электронного блока управления двигателем Delphi HCF32

clip0304

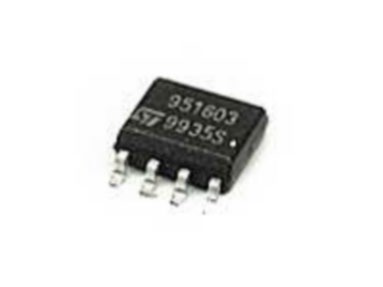

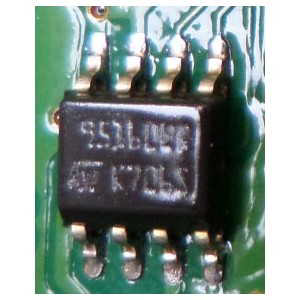

Найдите на плате микросхему eeprom. 95160 или 95320 и отпаяйте ее.

clip0305clip0306



Прочитайте микросхему с помощью внешнего программатора и сохраните считанный eeprom.

Запустите программу. В окне выбора программных модулей выберите модуль Ssang Yong Diesel IMMO OFF. В открывшемся окне выберите и нажмите кнопку PATCH, руководствуясь типом считанного вами eeprom - 95160 или 95320. В открывшемся дополнительном окне выберите считанный вами eeprom



clip0307

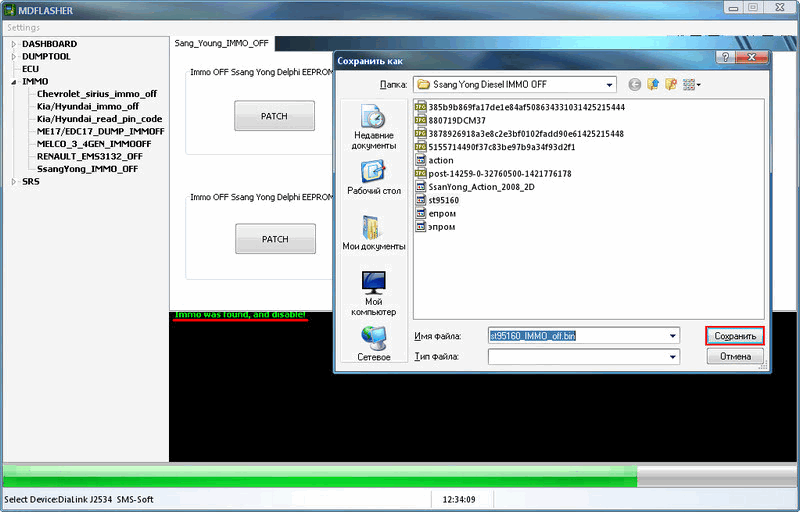

Программой автоматически будет обработан файл eeprom и в следующем открытом дополнительном окне будет предложено ввести имя и место для сохранения полученного чистого дампа.



clip0308





или сообщит причину, по которой это сделать невозможно

clip0309





После этого полученный дамп нужно снова записать в микросхему eeprom, запаять микросхему обратно, собрать блок управления и установить на автомобиль. Также перед установкой ЭБУ на авто требуется физическое отключение блока иммобилайзера во избежание повторной его активации.

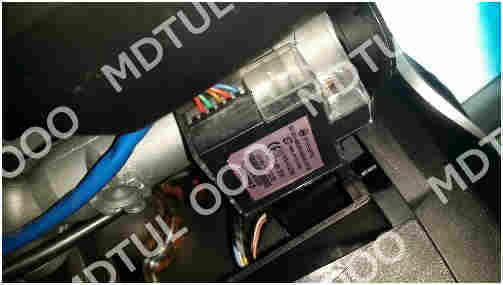

Обычно блок иммобилайзера установлен на замке зажигания

clip0310







clip0311

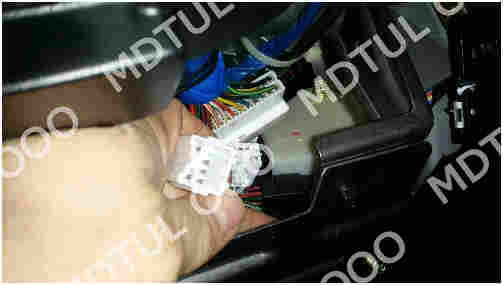

Перед установкой ЭБУ на авто разъедините 5-ти контактный разъем.

clip0312
