Renault EMS3132/3134, Sirius32/34 IMMO OFF

Renault EMS3132/3134/Sirius32 IMMO OFF

Модуль предназначен для работы с дампами прошивок ЭБУ EMS3132/3134, Sirius32/34, устанавливаемых на автомобили Renault Logan, Renault Sandero, Renault Symbol, VAZ Largus выполняет отключение обращения к Immo на программном уровне, что позволит запустить двигатель при неисправности блока управления иммобилайзера или его компонентов. Модуль работает с полными дампами прошивки размером 256 и 512 kb для ЭБУ EMS3132/3134, и с полным фуллом прошивок блоков Sirius32/34, считанными в режиме BSL любым загрузчиком или внешним программатором. Модулем производится подсчет контрольной суммы прошивки.

Получить такие прошивки можно с помощью модуля Renault ECU С167 OBDII FULL FLASH или любым другим загрузчиком, поддерживающим чтение полного фулла.

Порядок работы с модулем:

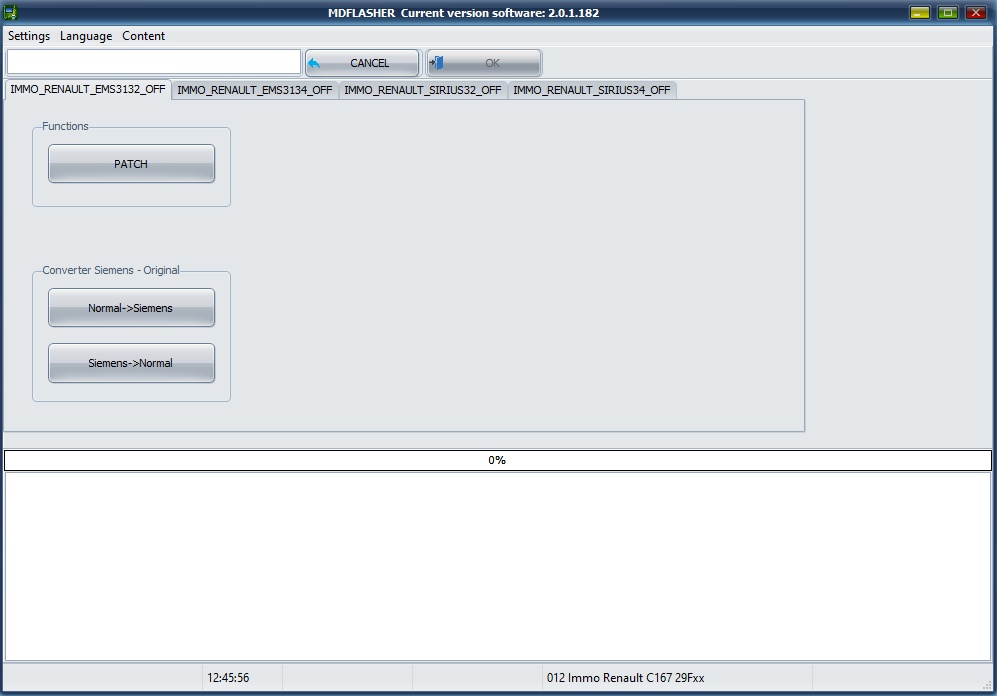

Запустите программу. В окне выбора программных модулей выберите модуль Renault EMS3132 IMMO OFF.

В открывшемся окне выберите нужный вам тип ЭБУ . Нажмите кнопку PATCH и в открывшемся дополнительном окне выберите считанную вами прошивку.

clip0286





Программой автоматически будет обработан файл прошивки и в следующем открытом дополнительном окне будет предложено ввести имя и место для сохранения полученного файла прошивки с отключенным иммобилайзером.

clip0287



или сообщит причину, по которой это сделать невозможно.

clip0288



Внимание

При выборе файла и загрузке его в буфер программы обратите особое внимание на идентификаторы прошивки, отображаемые программой в окне информации. Если идентификаторы содержат набор символов, не имеющих ничего общего с версией ПО прошивки, то скорее всего файл прошивки в специальном формате Siemens. Перед подготовкой файла прошивки с отключенным иммобилайзером.

конвертируйте ее в обычный bin формат с помощью встроенного в модуль конвертора. Пример неправильного выбора прошивки приведён ниже.



clip0289





Если файл выбран правильно и прошивка поддерживается программой, то окно программы будет выглядеть следующим образом



clip0290



После записи файла прошивки с отключенным иммобилайзером в ЭБУ на панели приборов может моргать лампа Immo. Чтобы исключить это нужно отрезать провод с контакта 32 ЦЭКБС (центрального электронного коммутационного блока салона).

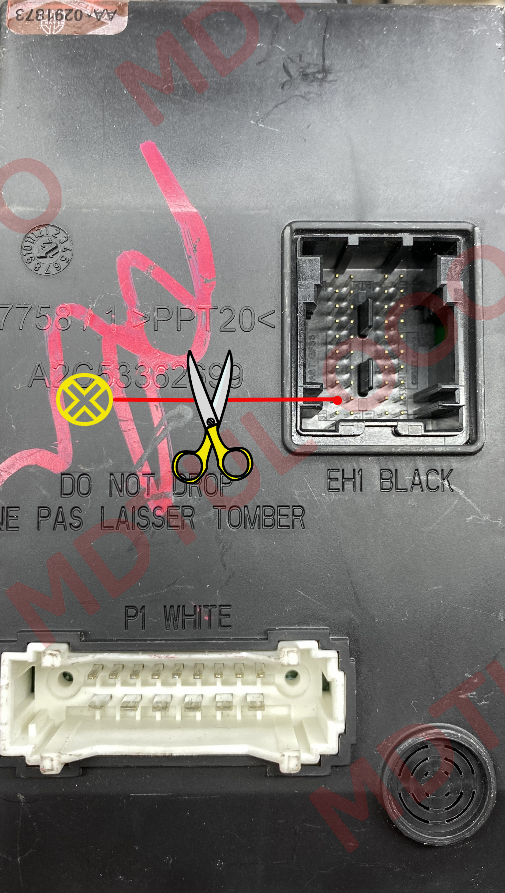

Расположение контакта управления лампой Immo в ЦЭКБС Renault Logan

clip0291





Для того, чтобы создать такую прошивку для Sirius32/34 ее нужно считать с помощью модуля Renault ECU С167 OBDII FULL FLASH, любым загрузчиком в BSL режиме. или программатором.

Для модернизированного прошивки, считанной с помощью программатора воспользуйтесь встроенным конвертором прошивок перед использованием патча. Запись файла прошивки с отключенным иммобилайзером для ЭБУ Sirius32/34 также нужно выполнять с помощью модуля Renault ECU С167 OBDII FULL FLASH, любым загрузчиком в BSL режиме. или программатором.



clip0292
