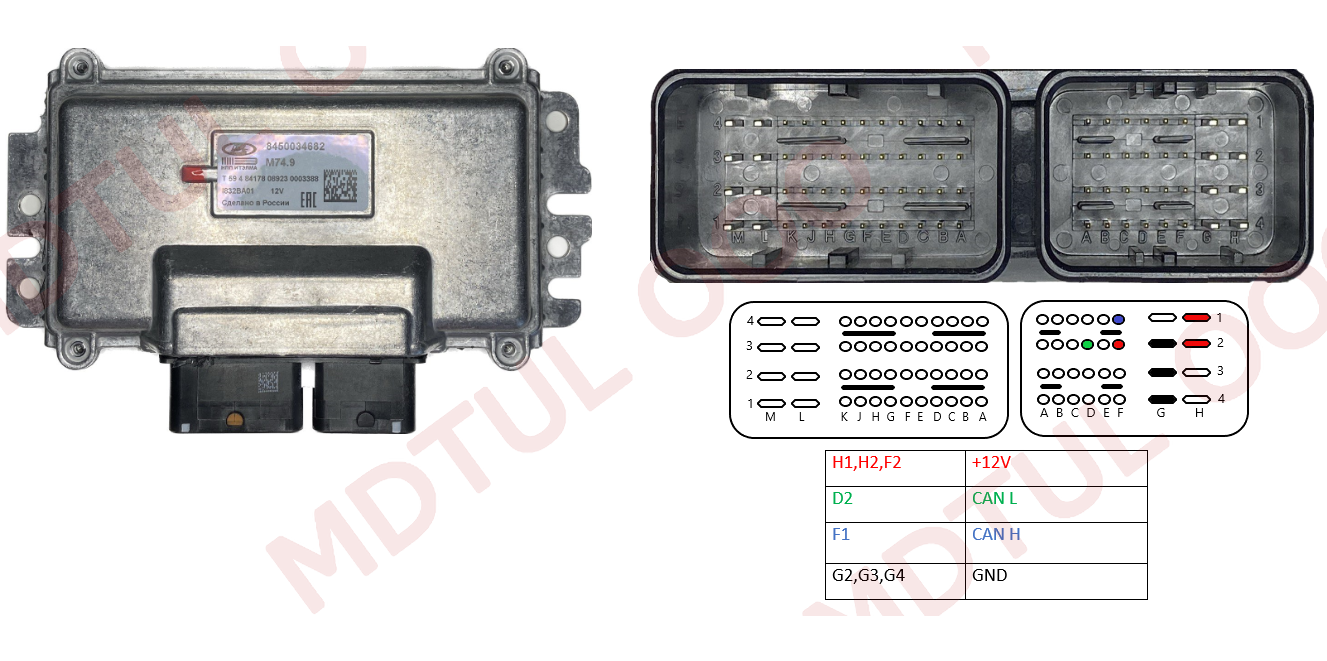

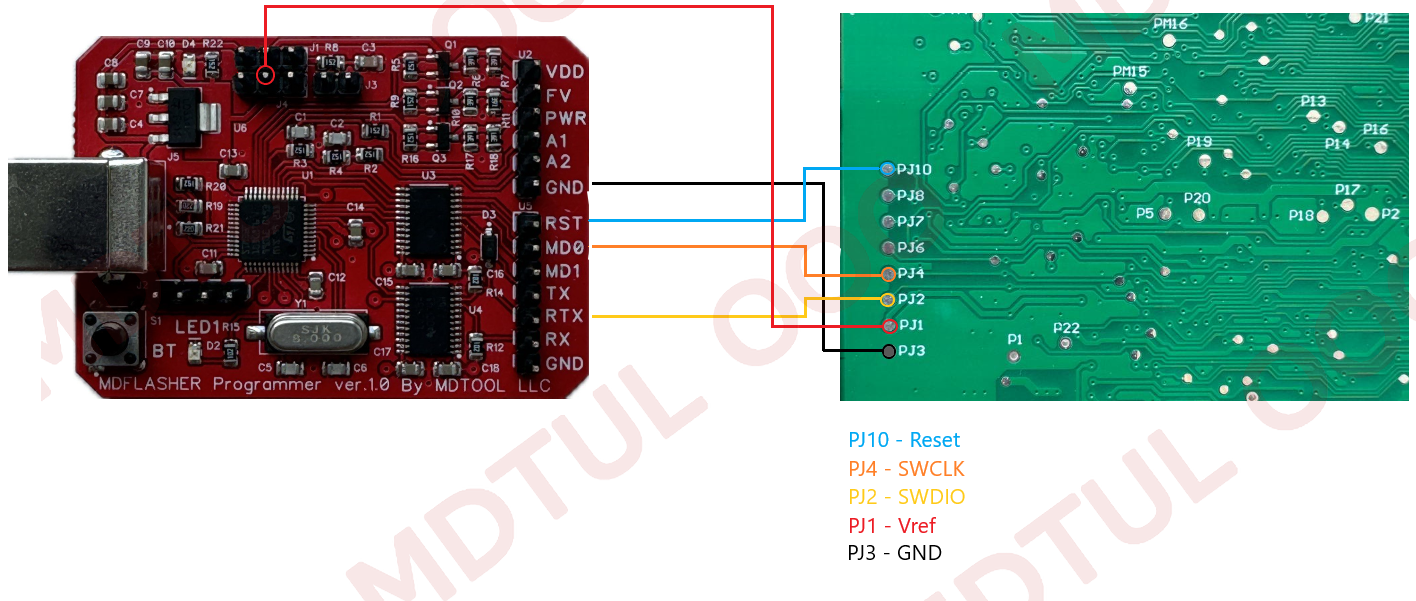

Cхема подключения на столе.

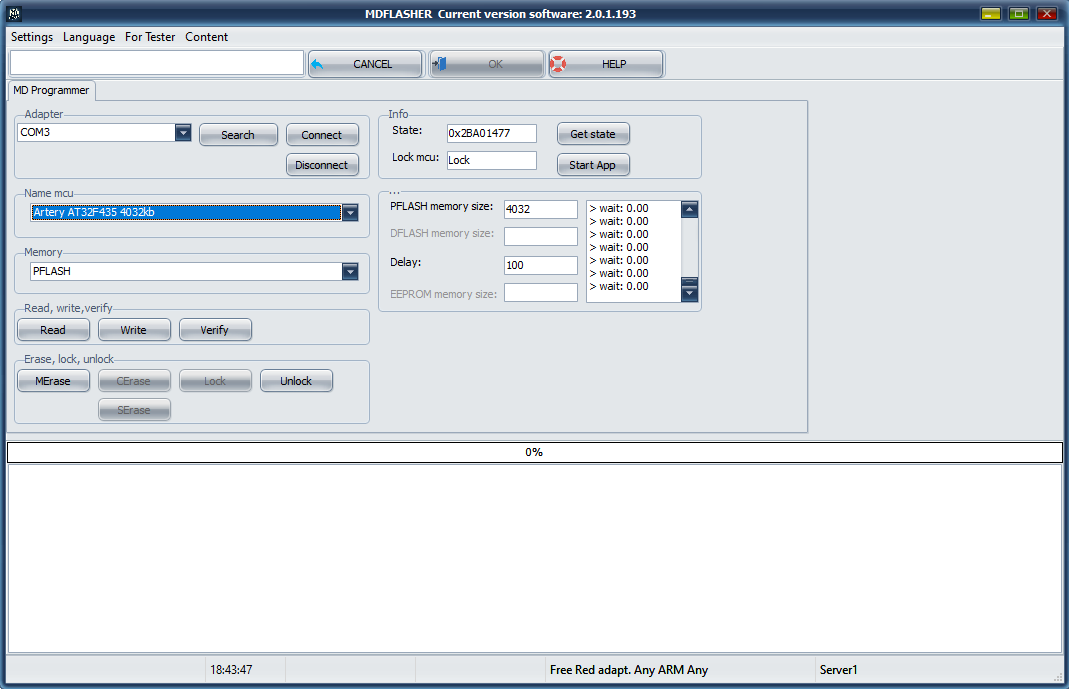

Порядок работы:
1. Подключаемся согласно схеме.

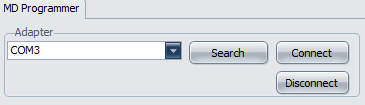

2. В группе адаптер нажимаем Search, находим адаптер и нажимаем Connect.

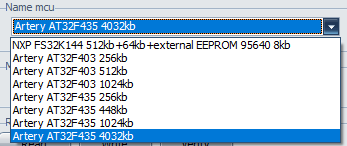

3. В группе Name mcu выбираем необходимый нам тип процессора.
4. В группе Read, Write, Verify выполняем необходимые нам действия.
5. В группе Erase, Lock, Unlock. Кнопка MErase используется для очистки содержимого всего микроконтроллера. Кнопка Unlock используется для снятия защиты и очистки всего микроконтроллера.
6. Группа Info. Кнопка Get State используется для статуса защиты микроконтроллера.
Для того чтоб записать PFlash защищённого микроконтроллера необходимо сначала стереть его.
Для этого нажимаем Unlock.
Важно! После записи PFlash необходимо отключить питание ЭБУ.
