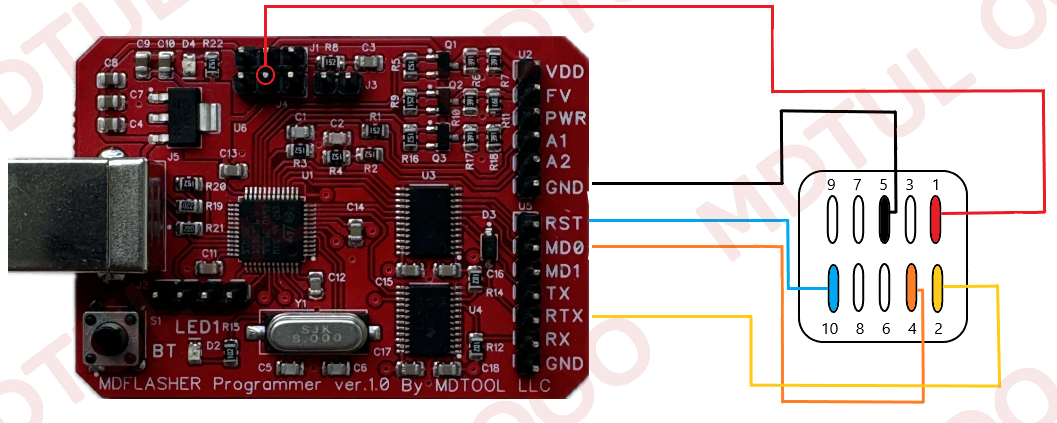

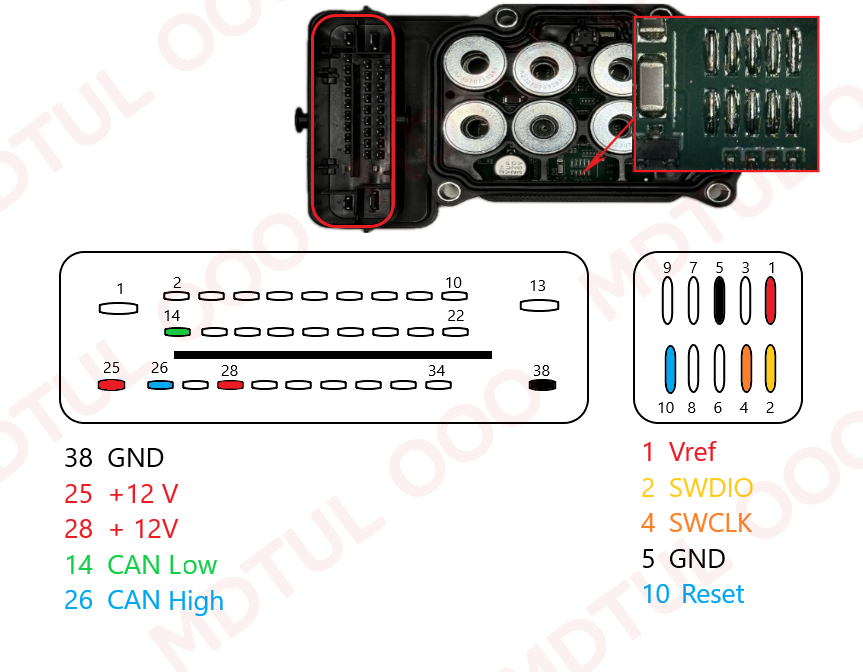

Cхема подключения на столе.
Порядок работы:
1. Подключаемся согласно схеме.

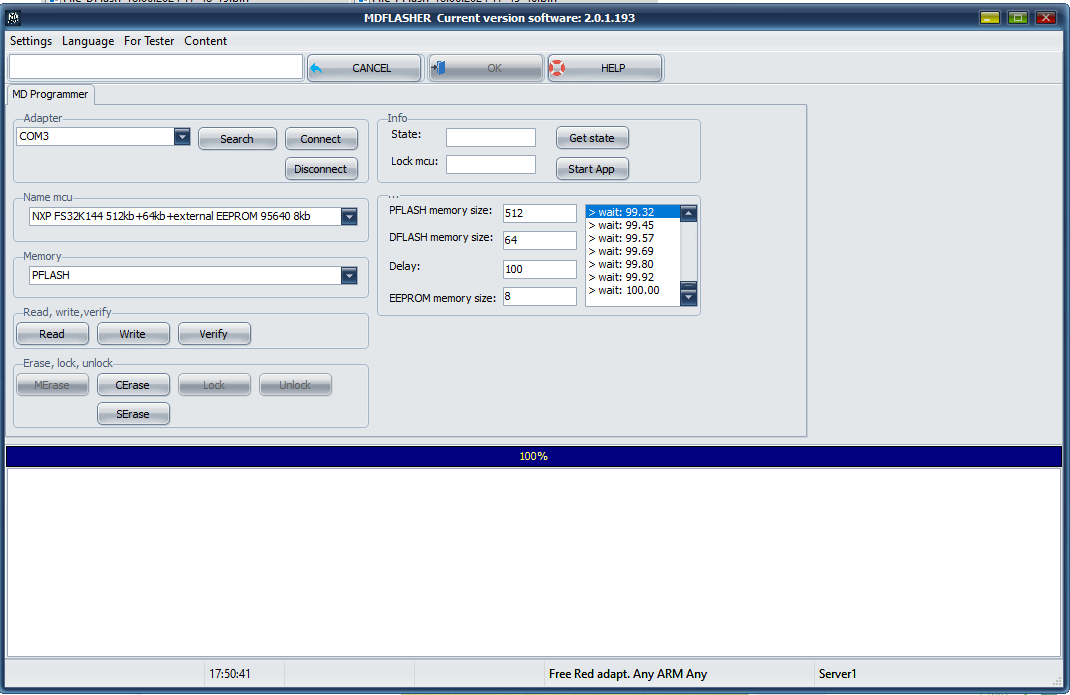

2. В группе адаптер нажимаем Search, находим адаптер и нажимаем Connect.

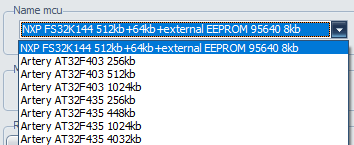

3. В группе Name mcu выбираем необходимый нам тип процессора.
4. В группе Memory выбираем область памяти с которой будем работать.
5. В группе Read, Write, Verify выполняем необходимые нам действия.
6. В группе Erase, Lock, Unluck. Кнопка CErase используется для очистки содержимого всего микроконтроллера. Кнопка SErase используется для разметки секторов PFlash.
Важно! Перед нажатием кнопки Serase в группе Memry необходимо включить вкладку PFlash.
7. Группа Info. Кнопка Get State используется для статуса защиты микроконтроллера.
Для того чтоб записать PFlash защищённого микроконтроллера необходимо сначала стереть его и разметить области.
Для этого сначала нажимаем CErase, затем SErase.
Важно! После записи PFlash необходимо отключить питание ЭБУ.
Так же в модуле реализована полноценная работа с внешним EEPROM 95640.
Для этого в группе Memory необходимо выбрать вкладку EEPROM и производить необходимые процедуры чтения записи.
Разблокировки микроконтроллера для работы с EEPROM не требуется.
Ссылка на видео по работе с модулем.
https://www.youtube.com/watch?v=ljz5zxJq-h4
