ACDelco E38

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 090 GM ACDelco E37/E38 ECU BENCH/OBDII >

ACDelco E38



Данный модуль предназначен для работы с ЭБУ ACDelco E38, которые устанавливались на автомобилях концерна GM.





Вкладка OBDII Mode предназначена для работы на автомобиле диагностическим методом через разъем диагностики OBDII.

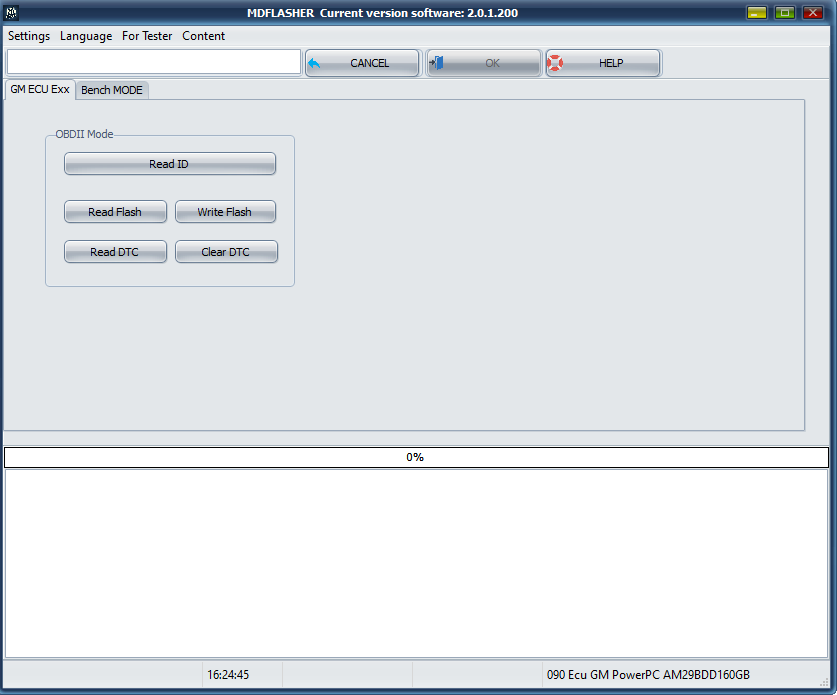

Снимок экрана 2023-11-08 202819







Функции вкладки:





1.OBDII Mode.



Read ID - чтение идентификационных данных ЭБУ.

Read Flash - чтение Flash.

Write Flash - запись Flash.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - сброс ошибок ЭБУ.

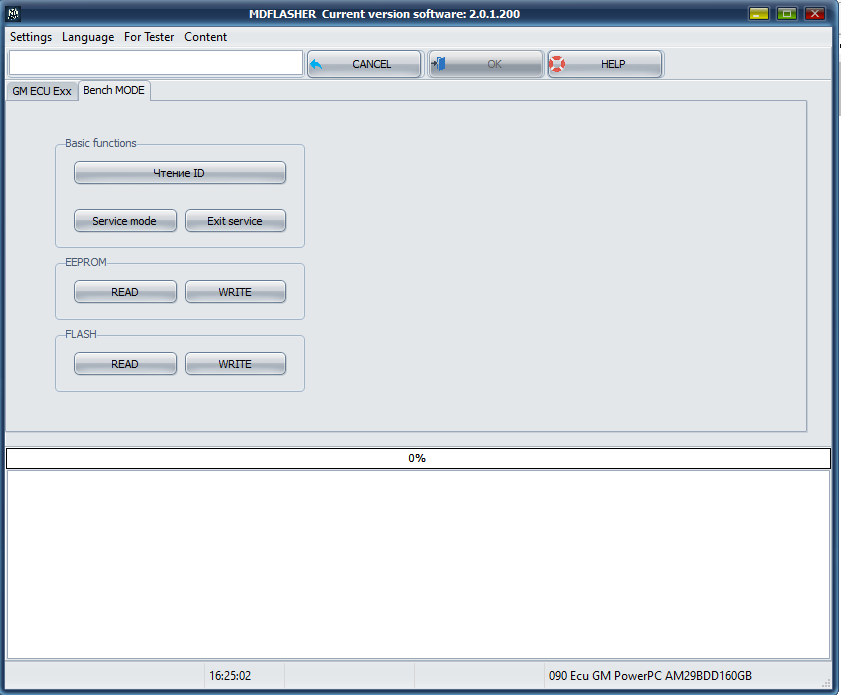

Снимок экрана 2023-11-08 202848





1.Basic functions.





Read ID - чтение идентификационных данных ЭБУ.

Service mode - переводит ЭБУ в сервисный режим позволяющий получить полный доступ к Flash и EEPROM ЭБУ.

Перед работой необходимо нажать "Service mode" и дождаться сообщения об успешной загрузке.

Exit service - выход с сервисного режима, так же из для выхода из сервисного режима достаточно на 5 секунд обесточить ЭБУ.









2. EEPROM.



Read - Чтение EEPROM.

Write - Запись EEPROM.









3. Flash.



Read - Чтение Flash.

Write - Запись Flash.









Cхема подключения на столе:





ACDelco E38 WIRING DIAGRAMS





J1E388
