Данный модуль предназначен для работы с ЭБУ ACDelco E37, которые устанавливались на автомобилях концерна GM.

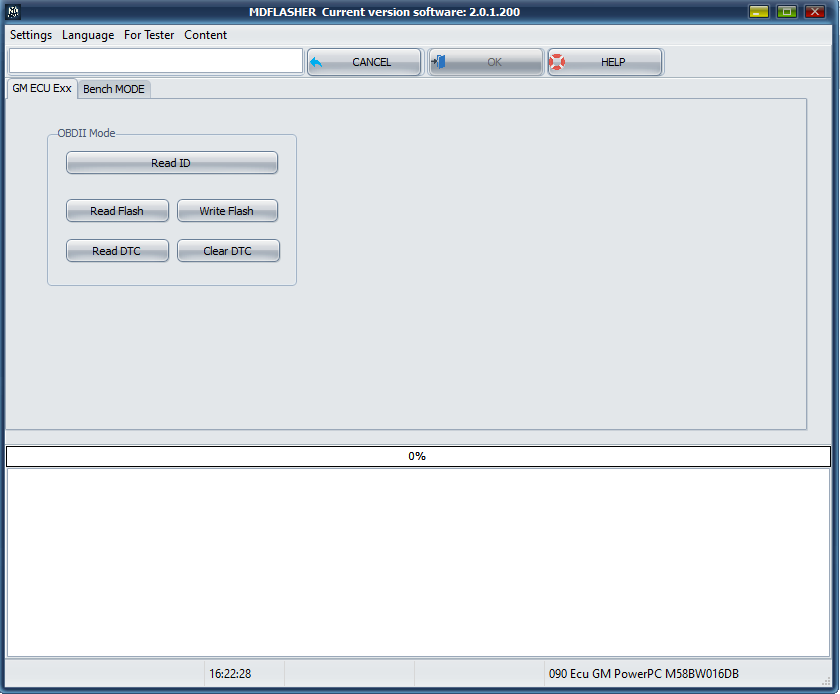

Вкладка OBDII Mode предназначена для работы на автомобиле диагностическим методом через разъем диагностики OBDII.
Функции вкладки:
1.OBDII Mode.
•Read ID - чтение идентификационных данных ЭБУ.
•Read Flash - чтение Flash.
•Write Flash - запись Flash.
•Read DTC - чтение ошибок ЭБУ.
•Clear DTC - сброс ошибок ЭБУ.

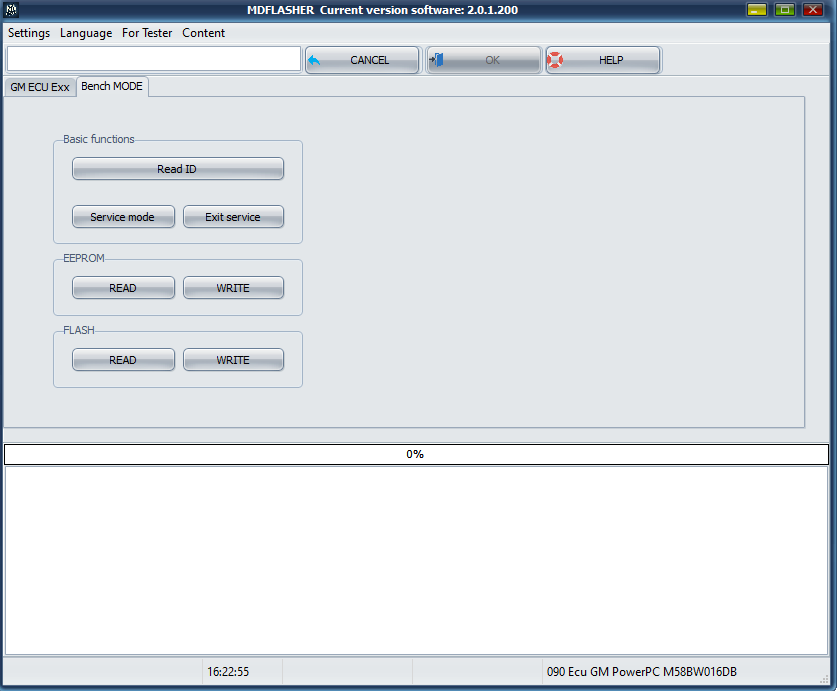

1.Basic functions.
•Read ID - Чтение идентификационных данных ЭБУ.
•Service mode - Переводит ЭБУ в сервисный режим позволяющий получить полный доступ к Flash и EEPROM ЭБУ.
•Перед работой необходимо нажать "Service mode" и дождаться сообщения об успешной загрузке.
•Exit service - Выход с сервисного режима, так же из для выхода из сервисного режима достаточно на 5 секунд обесточить ЭБУ.
2. EEPROM.
•Read - Чтение EEPROM.
•Write - Запись EEPROM.
3. Flash.
•Read - Чтение Flash.
•Write - Запись Flash.
Cхема подключения на столе:
ACDelco E37 WIRING DIAGRAMS
