BCM Delphi 70F3633/70F3634



Данный модуль позволяет работать с блоками BCM DELPHI  на базе процессоров 70F3633 и 70F3634, которые могут быть установлены

на автомобили концерна GM.



Модуль работает при прямом подключении на столе.



Модуль считывает и записывает все содержимое Flash процессора(Full Flash) и DATA FLASH.







image_2023-06-09_09-40-41



image_2023-06-09_09-42-54 1





Важно! После перехода в Servie mode программа определяет тип процессора.

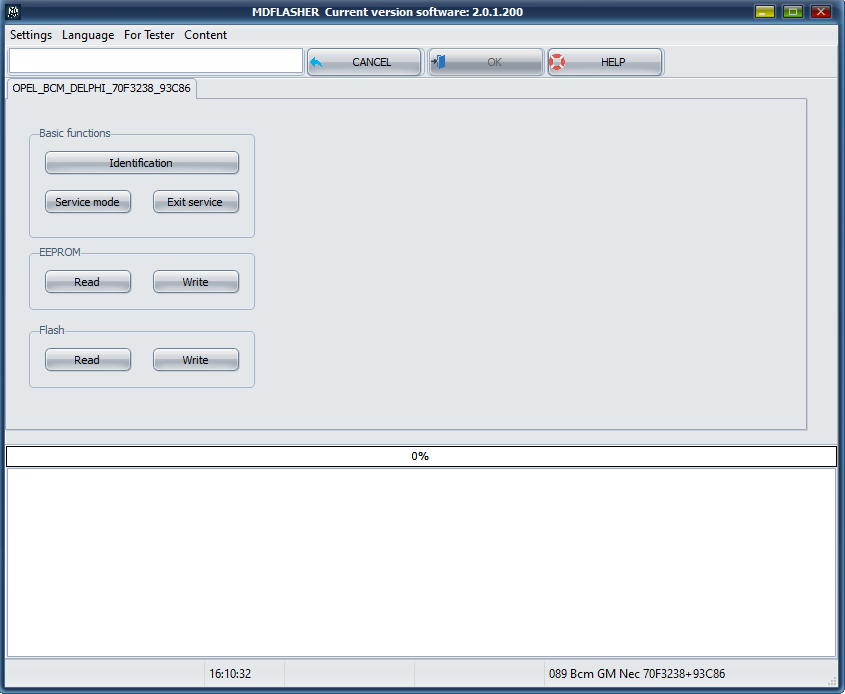

Функционал модуля:



1. Basic functions.



• Identification - чтение идентификационных данных.

• Service mode - переводит ЭБУ в сервисный режим, позволяющий читать и записывать содержимое Flash.

• Exit service - выход из сервисного режима.





2. EEPROM.



• Read - производит чтение EEPROM.

• Write - производит запись EEPROM.





3. Flash.



• Read - производит чтение Flash.

• Write - производит запись Flash.





4. Select algo Seed Key.



• Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.







Работа с модулем.



В зависимости от ситуации модуль может выдавать следующие ошибки:



Conditions not correct(Условия не правильные) - при этой ошибке необходимо повторно нажать Service mode, не отключая питание ЭБУ.



The number of attempts exceeded, turn off the power to the ECU(Превышено количество попыток, отключить питание ЭБУ) - при этой ошибке необходимо отключить питание ЭБУ на 15 секунд, включить и повторно нажать Service mode.



Not correct algorithm Seed Key(Неверный алгоритм Seed Key) - при этой ошибке необходимо выбрать другой алгоритм расчета Seed Key





Важно!

Во время процедуры клонирования, после перевода ЭБУ в Service mode, необходимо перезаписать Flash и EEPROM, а только потом выходить из Service mode.

Если не соблюдать эти условия ЭБУ может перестать выходить на связь.





Cхема подключения на столе.



BCM70F36331
