Данный модуль позволяет работать с блоками BCM DELPHI на базе процессора D70F3238+93C86, которые могут быть установлены
на автомобили концерна GM.
Модуль работает при прямом подключении на столе.
Модуль считывает и записывает все содержимое Flash процессора(Full Flash) и EEPROM.

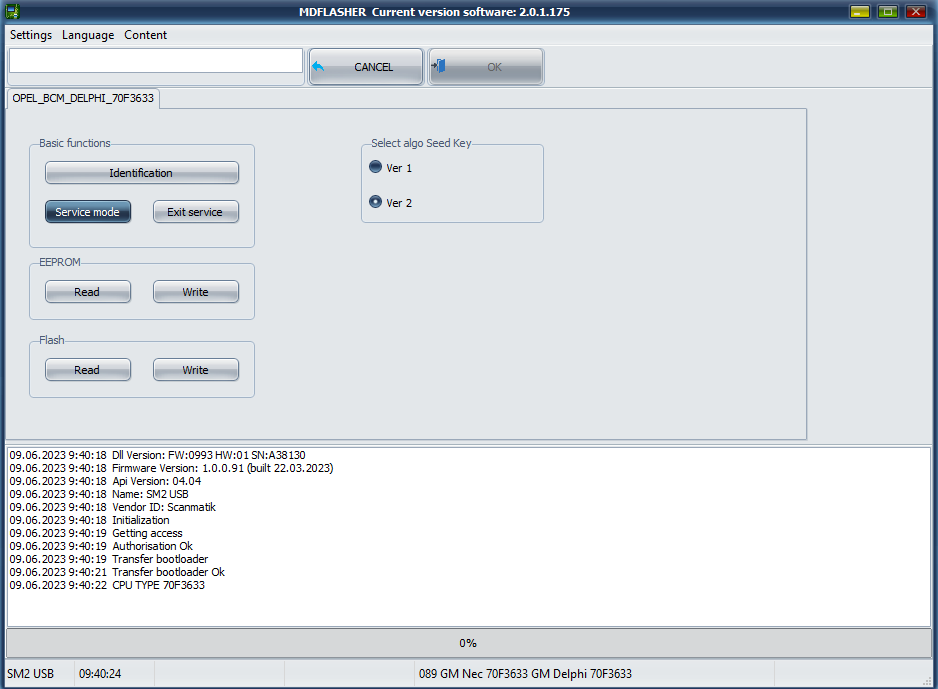

Функционал модуля:
1. Basic functions.

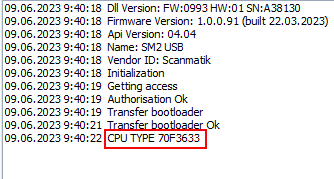

• Identification - чтение идентификационных данных.
• Service mode - переводит ЭБУ в сервисный режим, позволяющий читать и записывать содержимое Flash.
• Exit service - выход из сервисного режима.
2. EEPROM.
• Read - производит чтение EEPROM.
• Write - производит запись EEPROM.
3. Flash.
• Read - производит чтение Flash.
• Write - производит запись Flash.
Работа с модулем.
В зависимости от ситуации модуль может выдавать следующие ошибки:
Conditions not correct(Условия не правильные) - при этой ошибке необходимо повторно нажать Service mode, не отключая питание ЭБУ.
The number of attempts exceeded, turn off the power to the ECU(Превышено количество попыток, отключить питание ЭБУ) - при этой ошибке необходимо отключить питание ЭБУ на 15 секунд, включить и повторно нажать Service mode.
Not correct algorithm Seed Key(Неверный алгоритм Seed Key) - при этой ошибке необходимо выбрать другой алгоритм расчета Seed Key
Важно!
Во время процедуры клонирования, после перевода ЭБУ в Service mode, необходимо перезаписать Flash и EEPROM, а только потом выходить из Service mode.
Если не соблюдать эти условия ЭБУ может перестать выходить на связь.
Cхема подключения на столе.
