Haval_H6 Coupe_VDO_Continental



Данный модуль позволяет работать с панелью приборов VDO Continental на базе МК 70F3529, которая может быть установлена на автомобилях Haval H6.

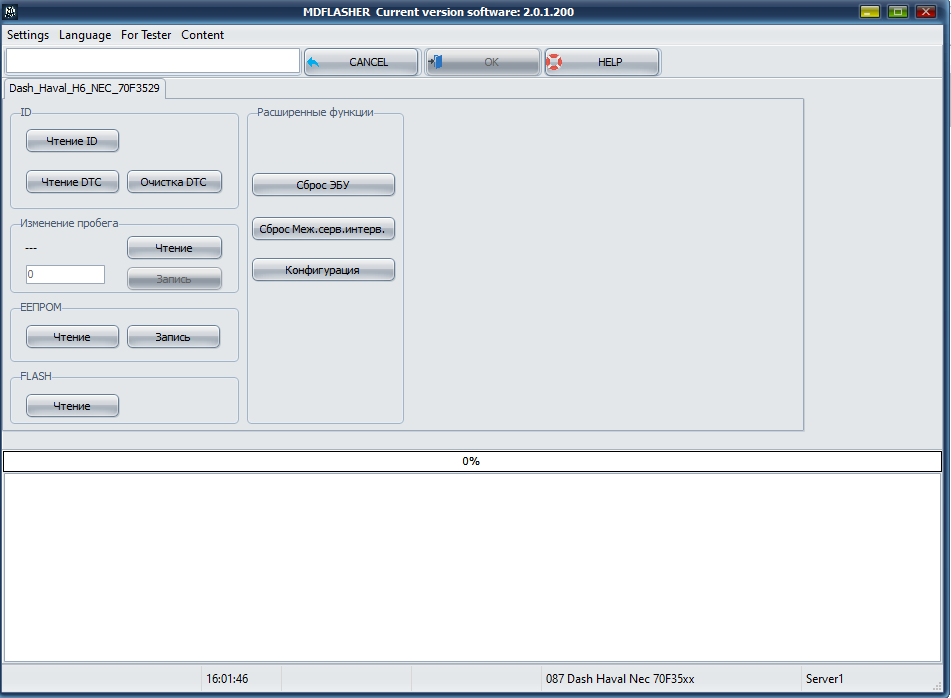

Снимок экрана 2024-11-28 160155







Функционал модуля:



1. ID.

ECU ID - Идентификационных данных, чтение ошибок и очистка ошибок.

Read DTC - чтение ошибок.

Clear DTC - очистка ошибок.



2. Change odometr.

Read - чтение пробега.

Write - запись пробега.



3. EEPROM.

Read - чтение EEPROM.

Write - чтение EEPROM.



4. Flash.



Чтение Flash(Чтение CFLASH МК  70F3529).







5. Additional functions.



Reset ECU - сброс ЭБУ(Как по включению).

Reset Maintenance interval - сброс межсервисного интервала.

Config - чтение и запись конфигурации панели.

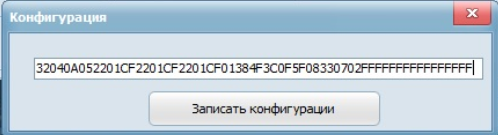

image_2021-11-30_12-21-14



При нажатии кнопки Конфигурация происходит чтение массива байт конфигурации.

При нажатии запись происходит запись из массива в панель приборов.





Внешний вид.



image_2021-11-30_13-36-077







Схема подключения.



HAval
