Данный модуль позволяет работать с панелью приборов VDO Continental на базе МК 70F3532, которая может быть установлена на автомобилях Haval H9.

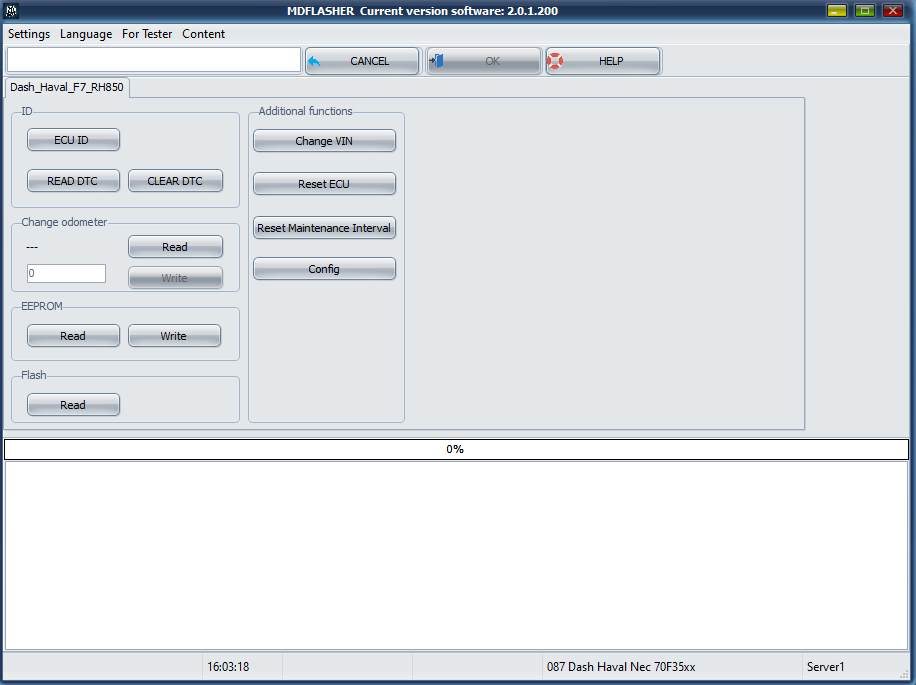

Функционал модуля:
1. ID.
•ECU ID - идентификационных данных, чтение ошибок и очистка ошибок.
•Read DTC - чтение ошибок.
•Clear DTC - очистка ошибок.
2. Change odometr.
• Read - чтение пробега.
• Write - запись пробега.
Важно!
Перед записью нового пробега обязательно прочитайте текущий пробег!
Несоблюдение последовательности действий приведет к повреждению EEPROM.
3. EEPROM.
• Read - чтение EEPROM.
• Write - чтение EEPROM.
4. Flash.
•Чтение Flash(Чтение CFLASH МК 70F3532).
5. Additional functions.
•Change VIN - сьена VIN.
•Reset ECU - сброс ЭБУ(Как по включению).
•Reset Maintenance interval - сброс межсервисного интервала.
•Config - чтение и запись конфигурации панели.
При нажатии кнопки Конфигурация происходит чтение массива байт конфигурации.
При нажатии запись происходит запись из массива в панель приборов.
Схема подключения на столе:
Haval_H9_VDO_Continental

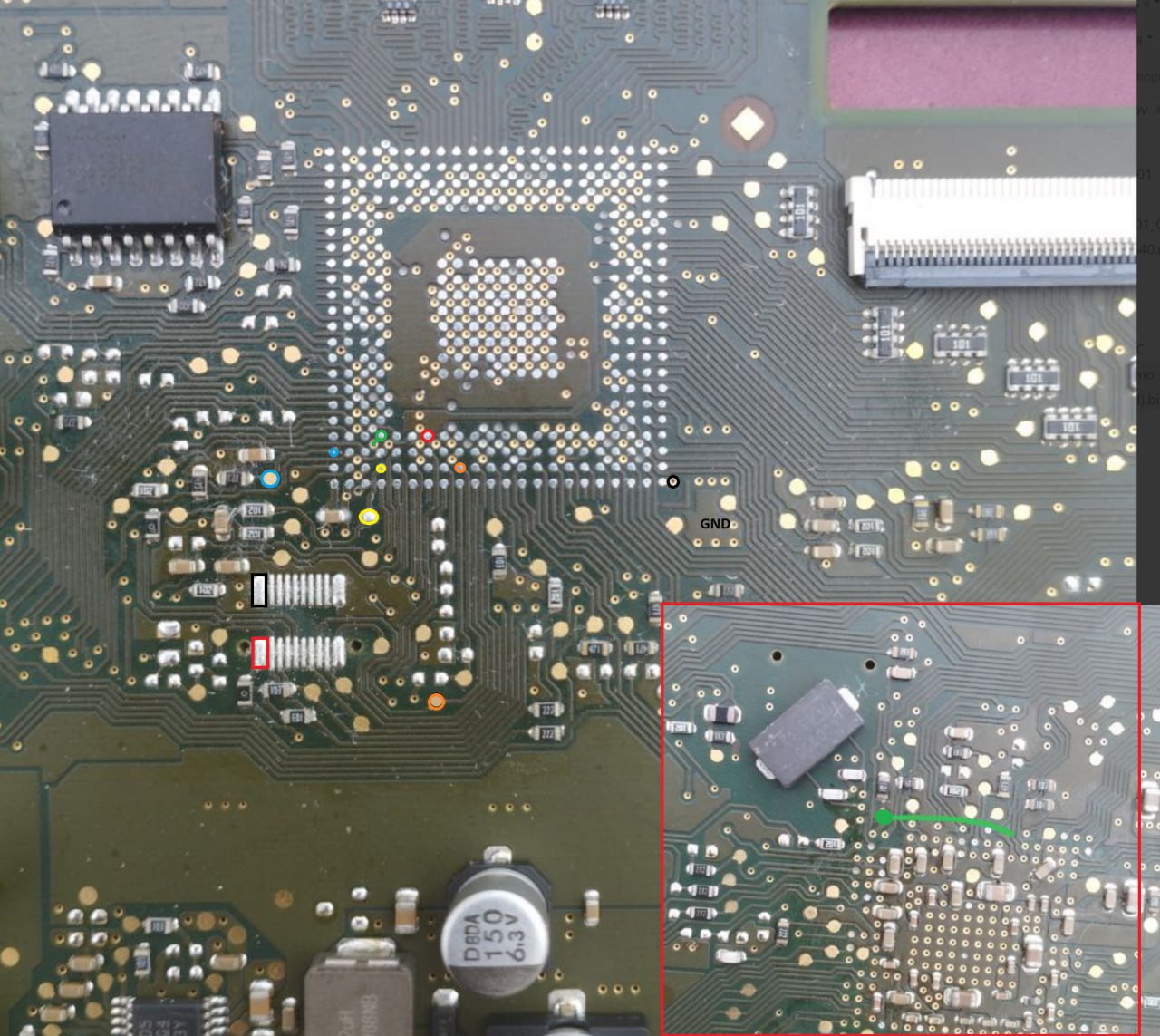

Точки подключения для программатора.
