CPU: ST10F275 Internal flash
Модуль поддерживает автоматическое управление питанием, для этого необходимо установить галочку в меню.
Функционал модуля:
1. Option.
•Read Flash - чтение Flash.
•Write - запись Flash.
2. CPU Type Select.
•Позволяет выбрать тип CPU.

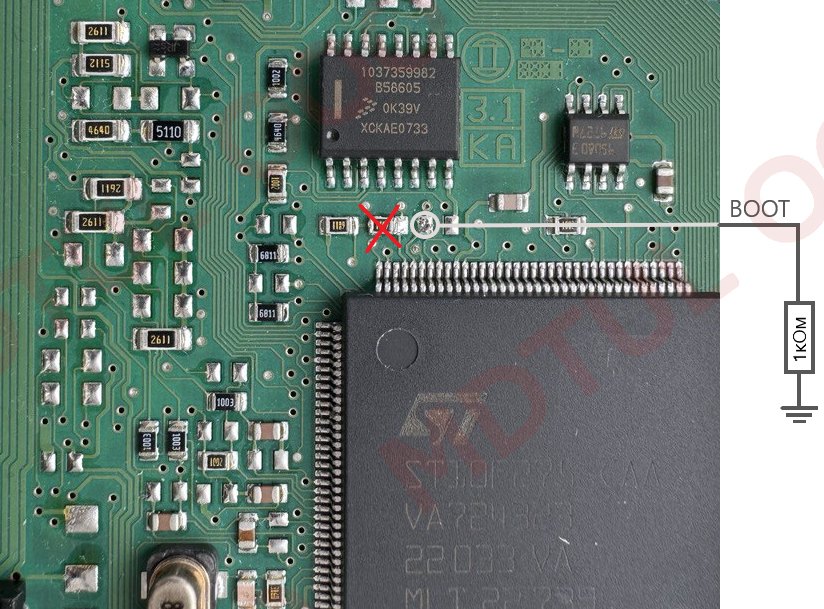

Схема подключения на столе:
Bosch ME7.9.9
Для перевода в режим программирования необходимо удалить резистор перечеркнутый на схеме красным цветом и замкнуть BOOT Pin на массу через резистор 1кОм.
Контакт должен быть соеден до подачи питания ЭБУ.
