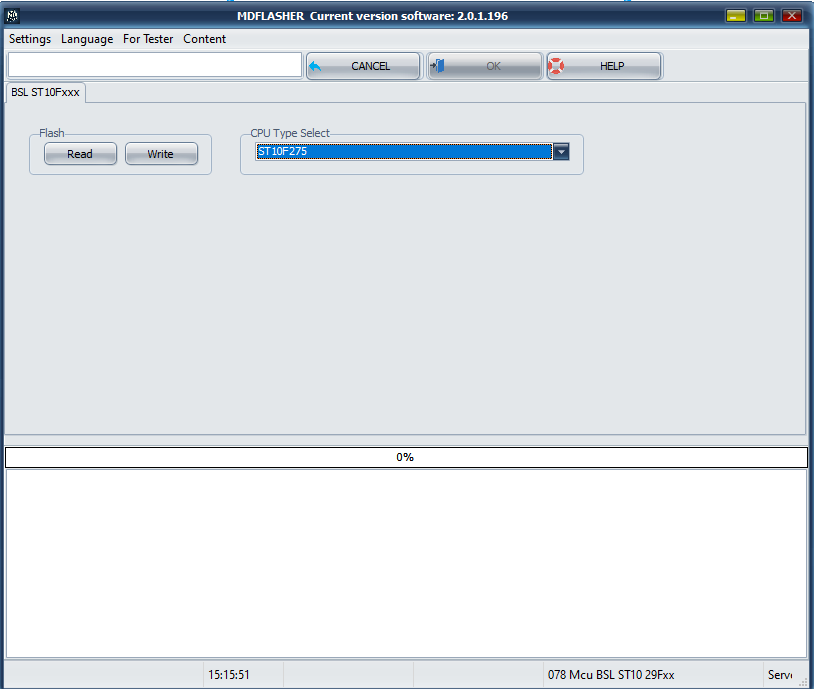

Функционал модуля:
1. Option.
•Speed selection - Выбор скорости.
•Service mode - переводит ЭБУ в сервисный режим, позволяющий читать и записывать содержимое Flash.
•Read Flash - чтение Flash.
•Write - запись Flash.
2. ECU Type.
•Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.
Bosch 7.9.8
Bosch MG 7.9.8

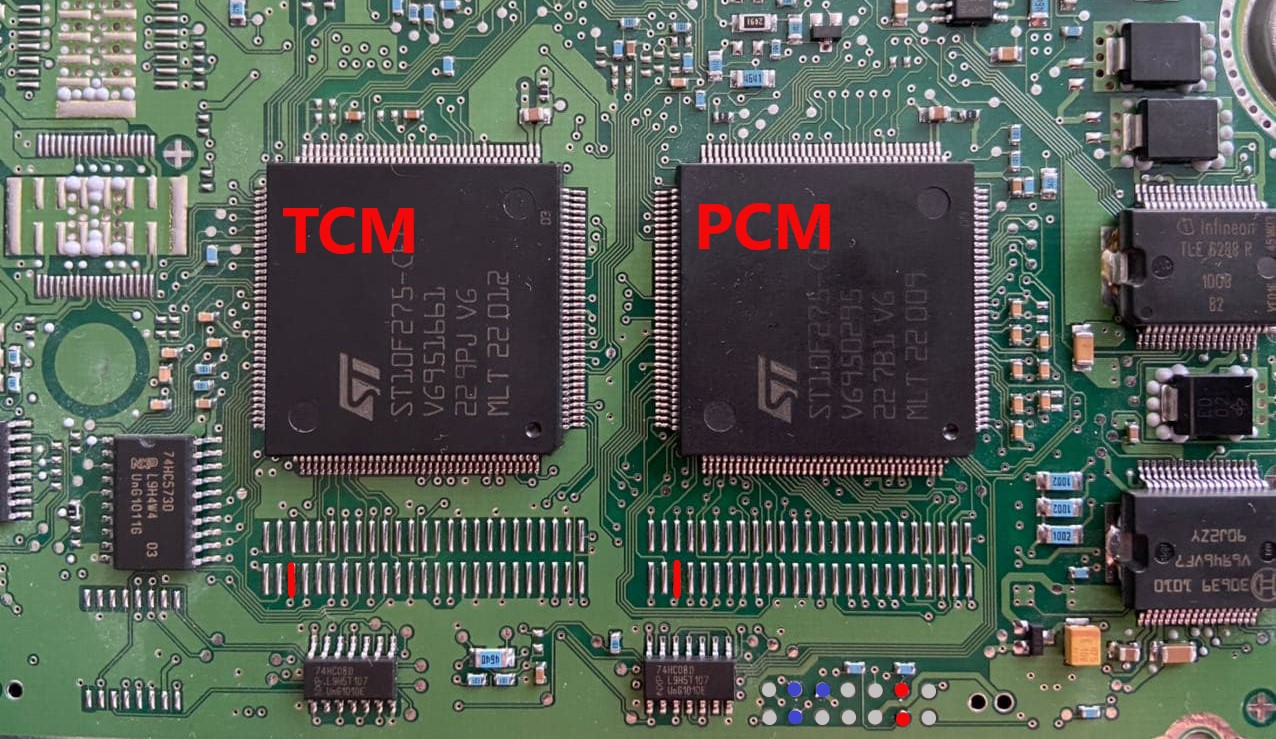

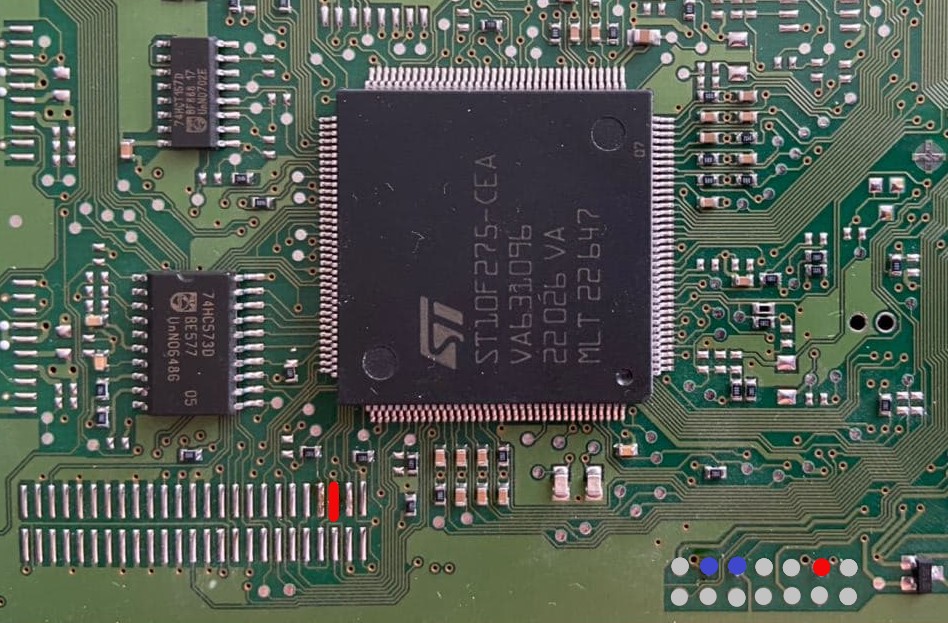

Для перевода в режим программирования необходимо соеденить три синих контакта между собой и три красных контакта между собой.
Красный контакт, расположенный напротив процессора выбирается в зависимости от того какой процессор необходимо прочитать.
Контакты должны быть соеденины до подачи питания ЭБУ.
KLINE также выбирается в зависимсти от того какой процессор необходимо прочитать
59 K Line ( Двигатель)
84 K Line (АКПП)
