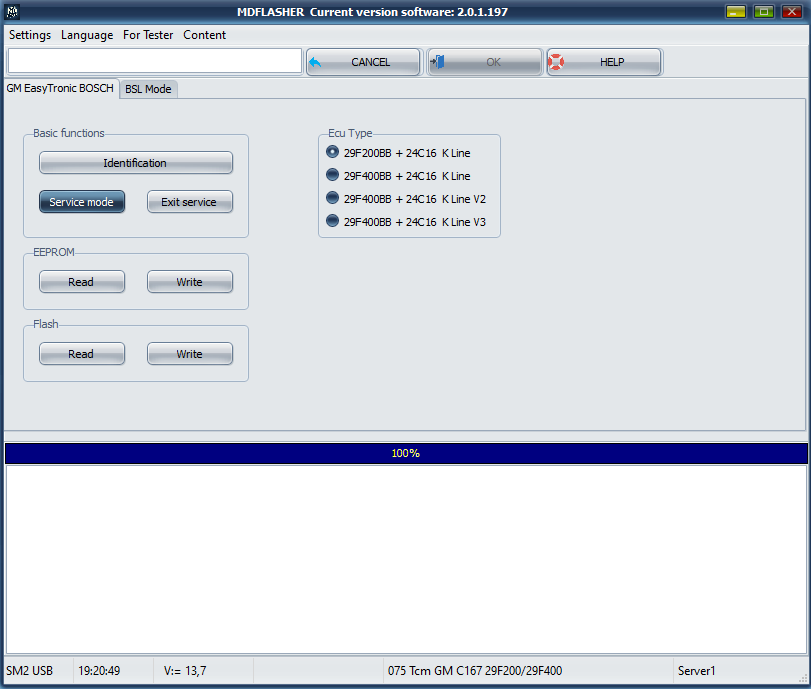

Функционал модуля:
1. Basic functions.
• Identification - чтение идентификационных данных.
• Service mode - переводит ЭБУ в сервисный режим, позволяющий читать и записывать содержимое Flash.
• Exit service - выход из сервисного режима.
2. EEPROM.
• Read - производит чтение EEPROM.
• Write - производит запись EEPROM.
3. Flash.
• Read - производит чтение Flash.
• Write - производит запись Flash.
4. ECU Type.
• Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.
Работает только при прямом подключении к ЭБУ.

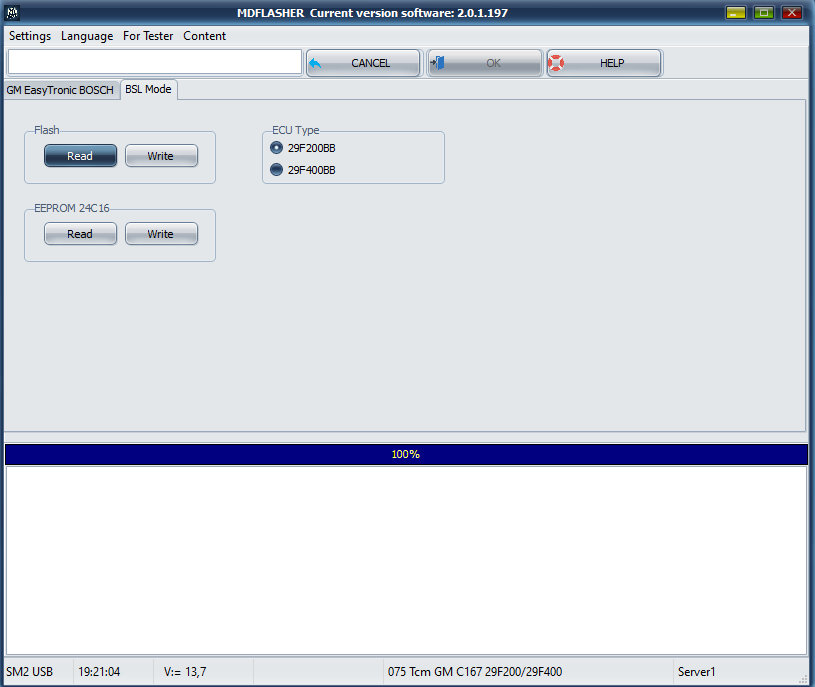

BSL Mode
1. Flash.
• Read - производит чтение Flash.
• Write - производит запись Flash.
2. EEPROM 24C16.
• Read - производит чтение EEPROM.
• Write - производит запись EEPROM.
4. ECU Type.
• Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.
Модуль поддерживает автоматическое управление питанием, для этого необходимо установить галочку в меню.

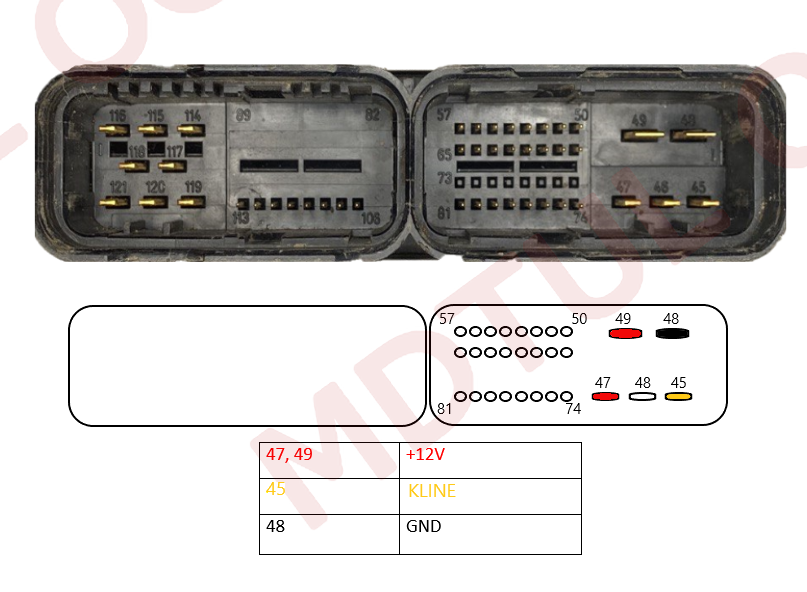

Схема подключения на столе:
