GM_TCM 6T70/6T75/6T80/6L45/6L50/6L80/6L90

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 075 GM 6T30/6T35/6T40/6T45/6T50 TCM BENCH/OBDII >

GM_TCM 6T70/6T75/6T80/6L45/6L50/6L80/6L90

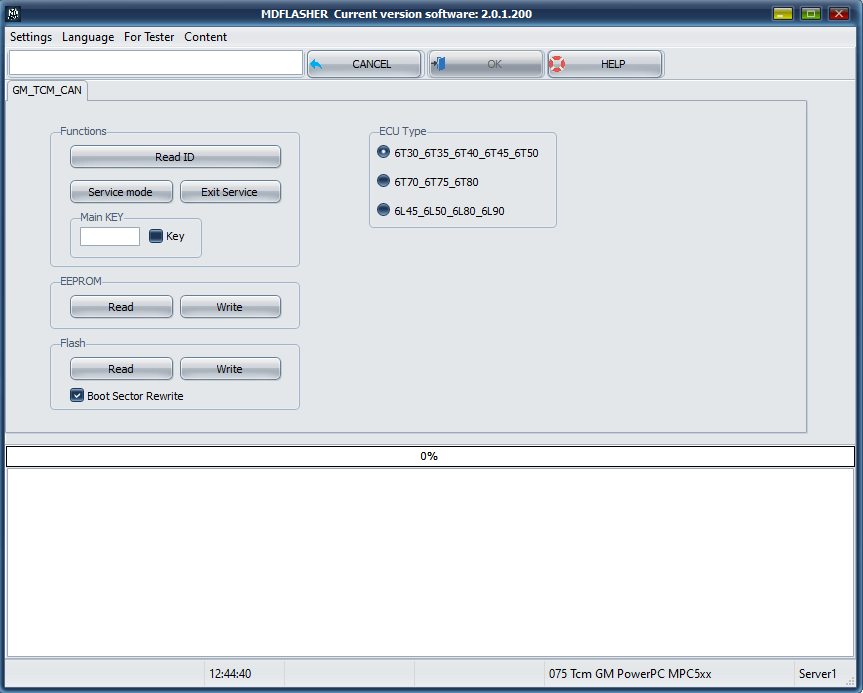

Снимок экрана 2024-11-28 124450







Функционал модуля:







1. Basic functions.



• Identification - чтение идентификационных данных.

• Service mode - переводит ЭБУ в сервисный режим, позволяющий читать и записывать содержимое Flash.

• Exit service - выход из сервисного режима.







2. EEPROM.



• Read - производит чтение EEPROM.

• Write - производит запись EEPROM.





3. Flash.



• Read - производит чтение Flash.

• Write - производит запись Flash.





4. ECU Type.



• Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.

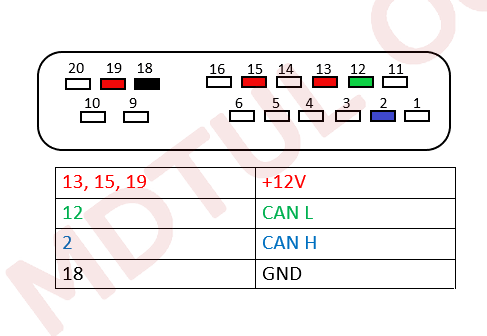

Схема подключения на столе:





TCM 6L45/6L50/6L80/6L90





TCM6L45x









TCM 6T70/6T75/6T80





TCM 6T70xx
