GM_TCM 6T30/6T35/6T40/6T45/6T50

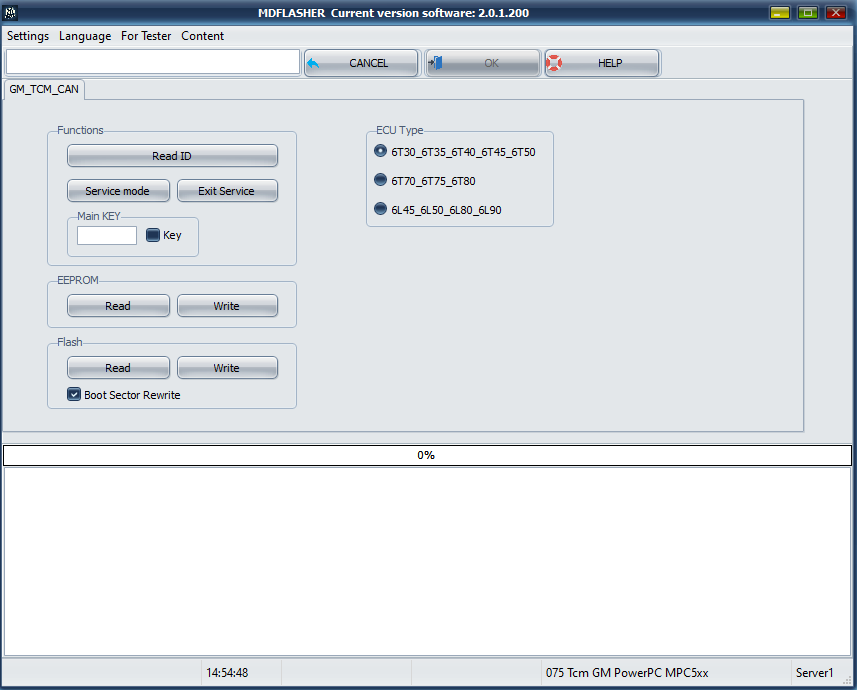

Снимок экрана 2023-11-08 135405











image_2020-08-17_22-10-39



Группа базовые функции :



Read ID читает идентификатор ЭБУ в режиме диагностики.

Service mode переводит ЭБУ в сервисный режим для доступа к Flash и EEPROM.

Exit Service используется для выхода из сервисного режима.





Снимок экрана 2023-06-29 105501







Группа Main KEY:



Используется в том случае, если вы хотите использовать свой ключ доступа.

Для этого необходимо ввести двух байтный  ключ и поставить галочку KEY.





Снимок экрана 2023-06-29 105520







Данная группа служит для чтения записи Flash и EEPROM.

Если вы не хотите переписывать область загрузчика уберите галочку Boot Sector Rewrite.









Схема подключения:



TCM  6T30, 6T35, 6T40, 6T45, 6T50





Снимок экрана 2023-06-29 105700
