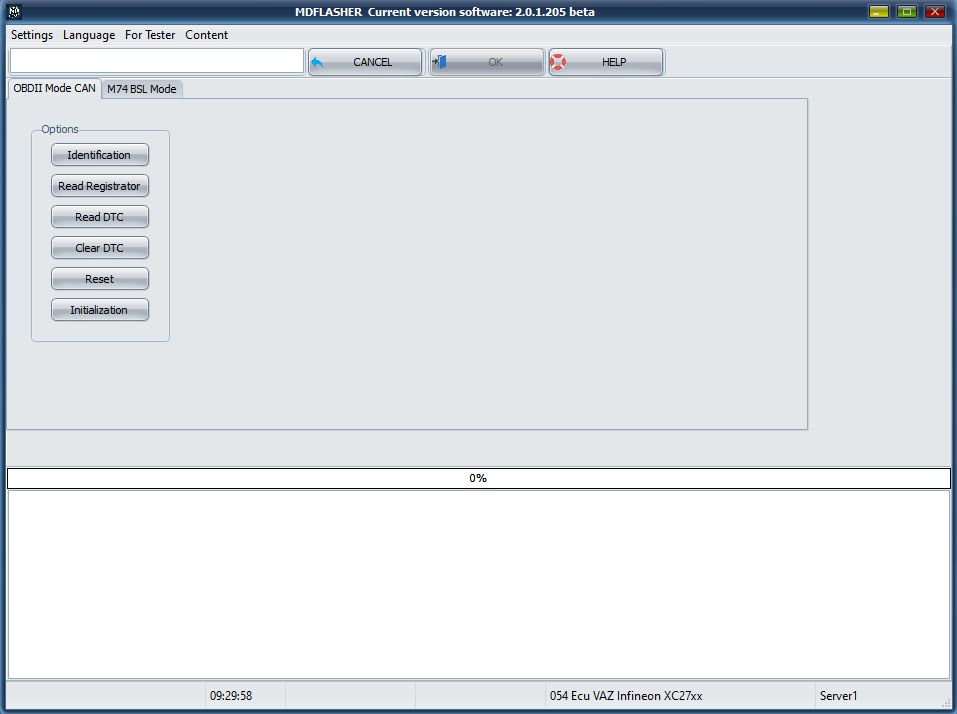

OBDII Mode CAN работает только с CAN ЭБУ, KLine версии не поддерживаются.
1.Options:
•Identification - чтение идентификационных данных ЭБУ.
•Read Registrator - чтение данных регистратора ЭБУ.
•Read DTC - чтение ошибок.
•Clear DTC - сброс ошибок.
•Reset - сброс ЭБУ как при включении питания.
•Initialization - инициализация ЭБУ.

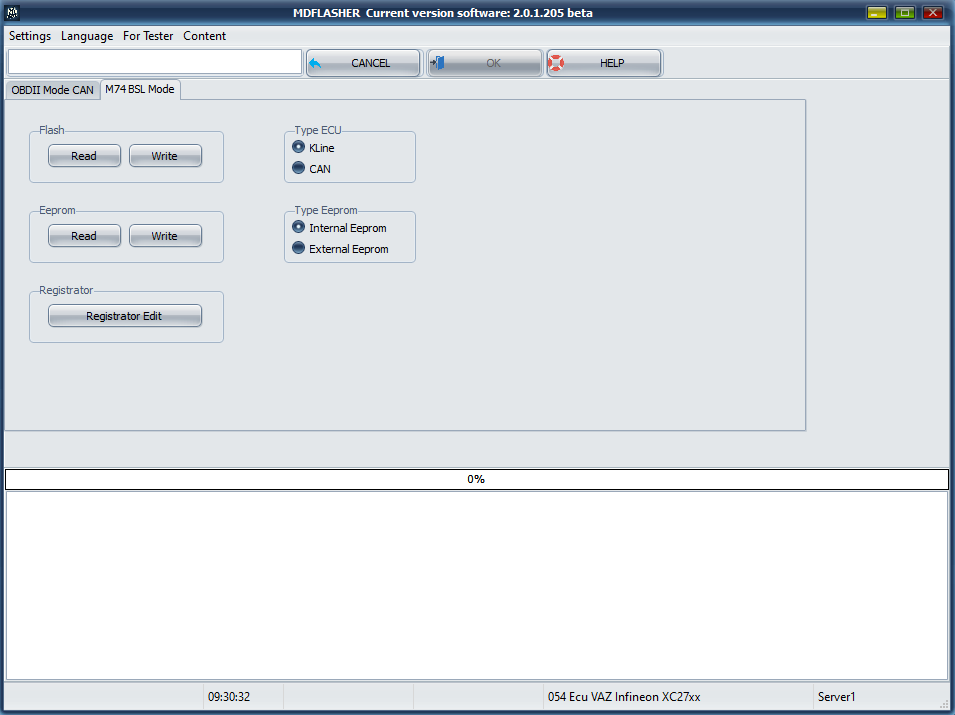

1.Flash:
•Read - чтение Full Flash ЭБУ.
•Write - запись Flash с обходом области EEPROM.
2.EEPROM:
•Read - чтение EEPROM ЭБУ.
•Write - запись EEPROM.
•Registrator Edit - открывает окно редактора регистратора.
3.ECU Type:
•Выбор типа ЭБУ в зависимости от версии железа ЭБУ. ЭБУ М74 бывают KLine, у них не установлен CAN драйвер, бывают CAN, в этой версии не установлен KLine драйвер, бывают версии где есть и CAN и KLine драйвер. Подключение к CAN и Boot Pin на всех версиях ЭБУ одинаковое, KLine может быть на трех разных Pin(смотрите схему).

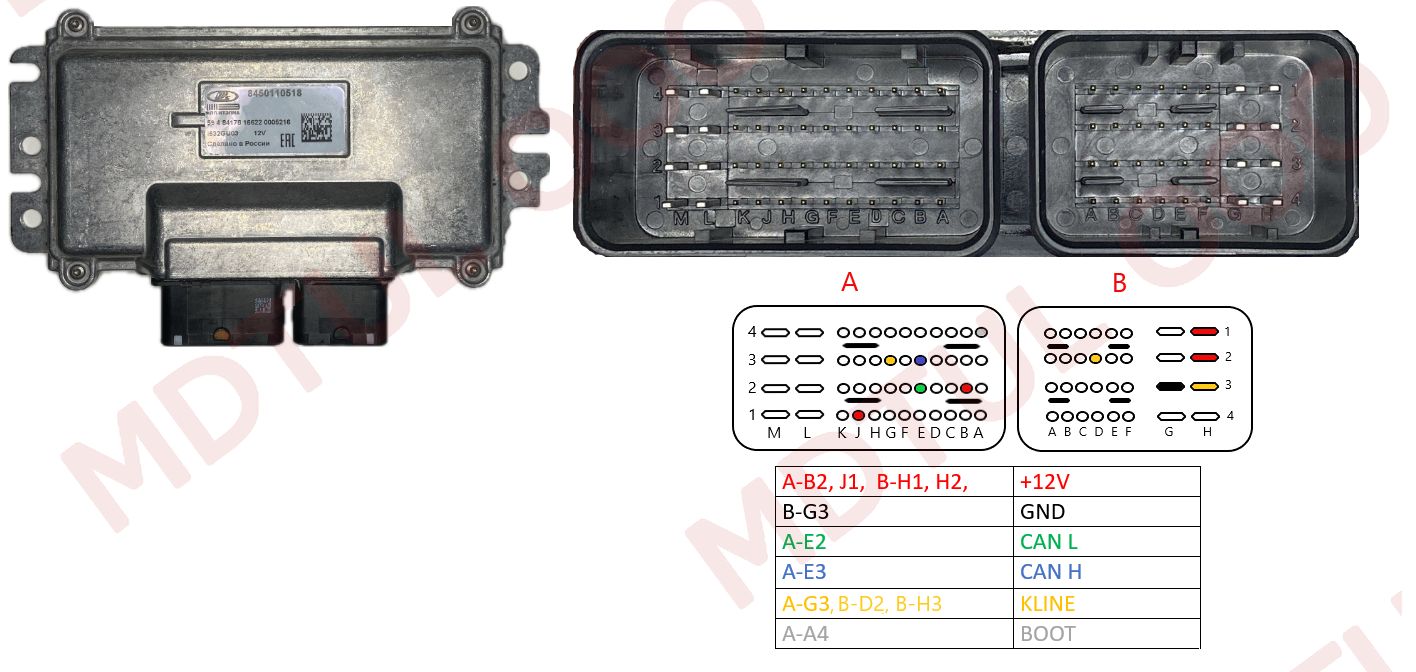

Cхема подключения на столе:
.png)
