M74M/M86 OBDII/BSL Mode

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 054 Lada M86 ECU BENCH/OBDII >

M74M/M86 OBDII/BSL Mode

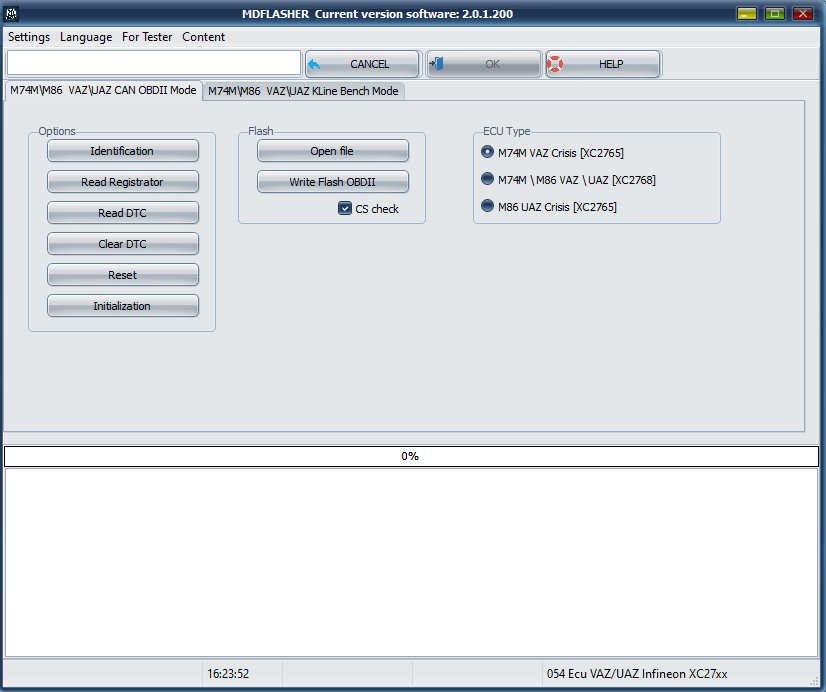

image_2023-11-28_13-33-53



Вкладка предназначена для работы на автомобиле или на столе при прямом подключении к ЭБУ.



1.Options:



Identification - чтение идентификационных данных ЭБУ.

Read Registrator - чтение данных регистратора ЭБУ.

Read DTC - чтение ошибок.

Clear DTC - сброс ошибок.

Reset - сброс ЭБУ как при включении питания.

Initialization - инициализация ЭБУ.





2.Flash:



Open file - загрузка файла для записи в ЭБУ.

Write Flash OBDII - запись Flash ЭБУ на автомобиле или на столе при прямом подключении к ЭБУ.

CS check - при установленной галочке производится пересчет контрольных сумм в ЭБУ.



3.ECU Type:



Выбор типа ЭБУ в зависимости от процессора или типа ПО.

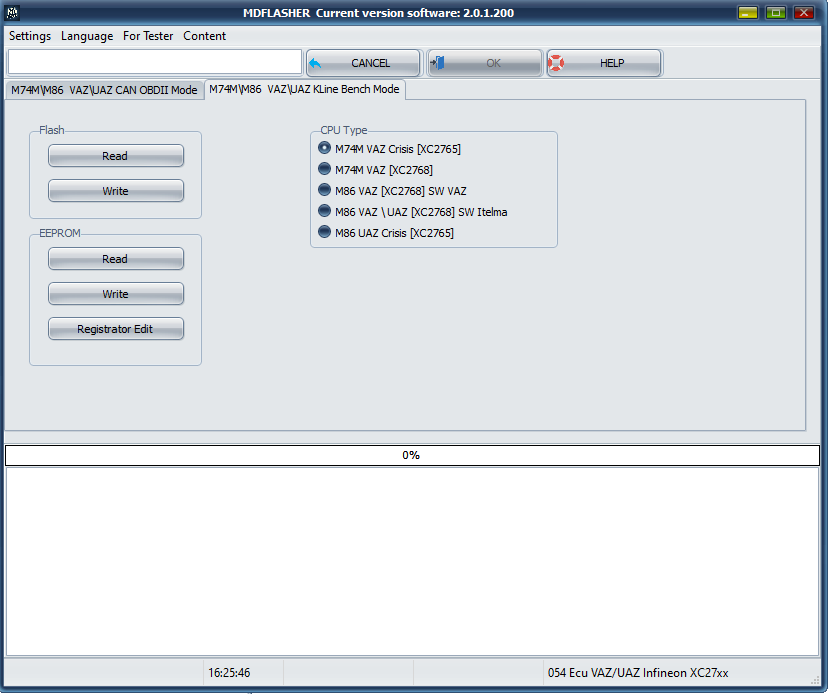

image_2023-11-28_13-34-06







Вкладка предназначена для работы на столе при прямом подключении к ЭБУ с переводом в BSL режим.









1.Flash:



Read - чтение Full Flash ЭБУ.

Write - запись Flash с обходом области EEPROM.



2.EEPROM:



Read - чтение EEPROM ЭБУ.

Write - запись EEPROM.

Registrator Edit - открывает окно редактора регистратора.

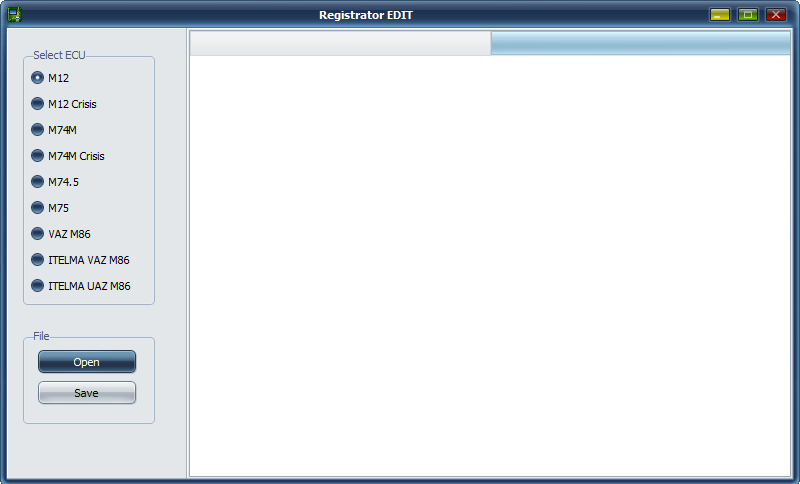

image_2023-11-28_13-46-09



3.ECU Type:



Выбор типа ЭБУ в зависимости от процессора или типа ПО.









ВАЖНО!



Для перевода ЭБУ в BSL режим необходимо подать +12V одновременно на питание ЭБУ и Boot Pin.





В режиме BSL поддерживается автоматическое управление питанием используя LLine адаптера.

Для включения такой возможности нужно установить галочку.

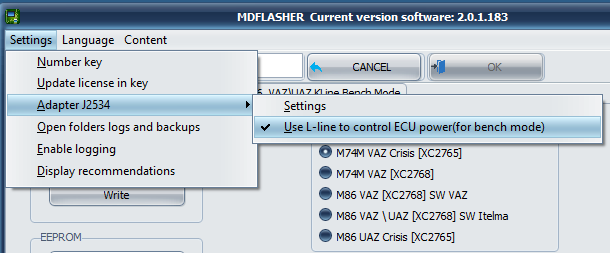

image_2023-11-28_13-50-32

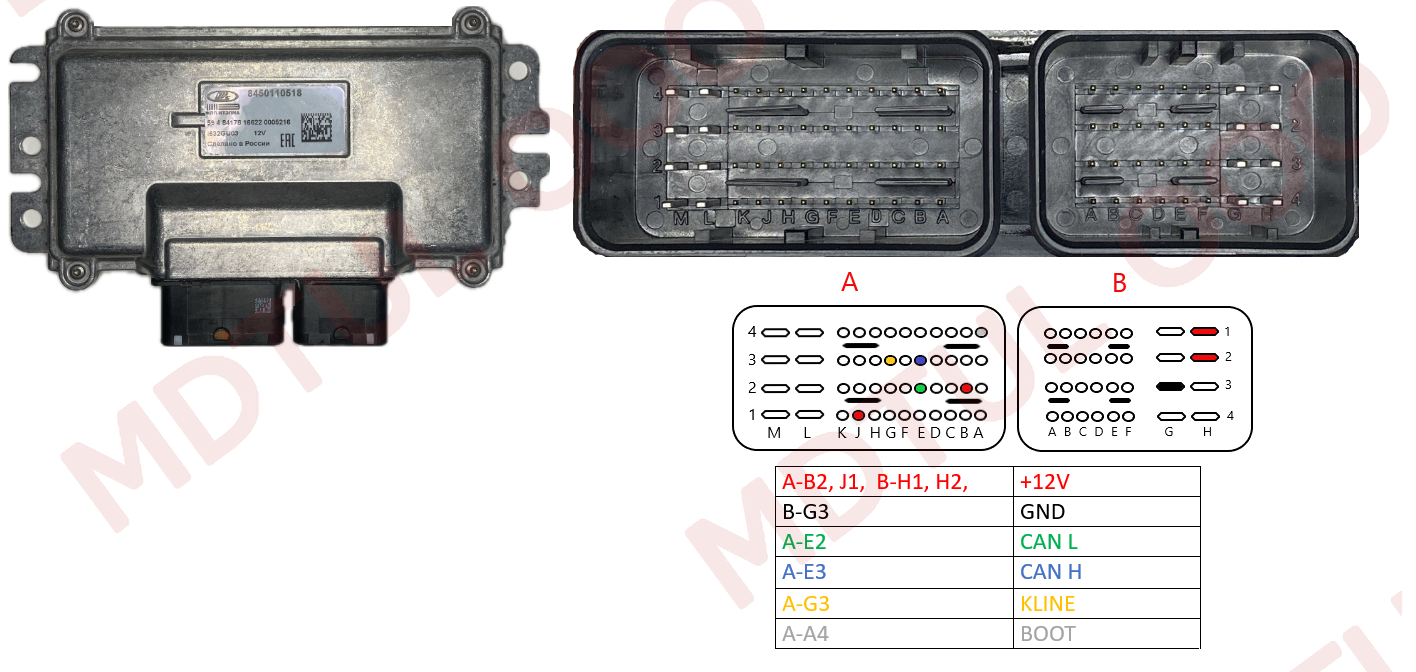

Cхема подключения на столе:



M74M.



M74 M86 OBDIIIBSL

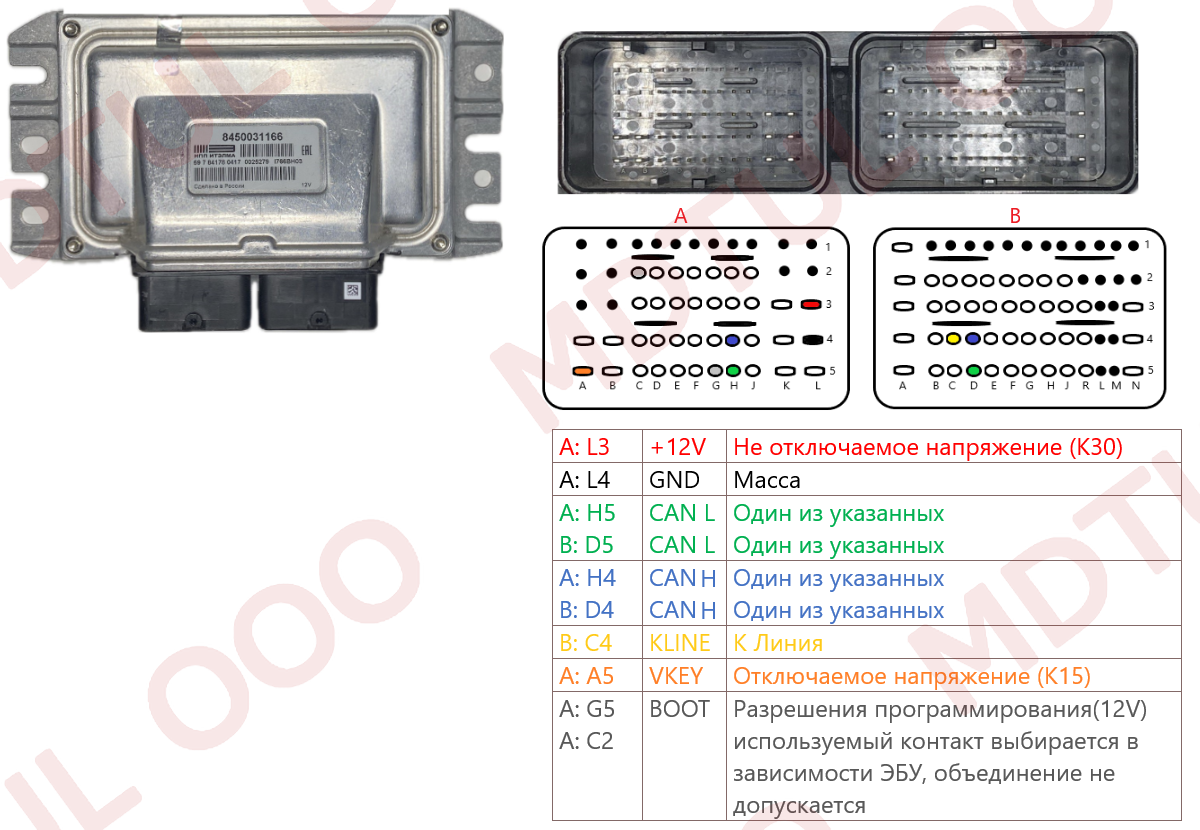

M86 VAZ / UAZ.



M86 VAZ UAZ(1) — копия









Примерный список "Антикризисных" ЭБУ:



M74M VAZ [XC2765]

I532GU03

I532GU04

I532GV05

I535GU03



M86 VAZ [XC2060M] Не поддерживается этим модулем.

I765LT53

I732LV53



M86 UAZ [XC2765]

ZU22002_03

ZU22004_05

23008_12

24008_12

24007_11

ZU23009_13

ZU33011_15

ZU33012_16

ZU34011_15

ZU34011_16
