OPEL Siemens SIMTEC 71.5 / 71.6 / 75.1 / 75.5 / 81 /81.1 Programming Module
Модуль предназначен для работы с электронными блоками управления OPEL Siemens SIMTEC 71.5, SIMTEC 71.6, SIMTEC 75.1, SIMTEC 75.5, SIMTEC 81, SIMTEC 81.1 и позволяет выполнять чтение и запись Flash- и EEPROM-памяти через CAN.
Модуль обеспечивает доступ ко всему содержимому ЭБУ, что позволяет выполнять клонирование блоков управления, восстановление данных и перенос программного обеспечения между ЭБУ одного типа.
Поддерживаемые блоки управления и память:
OPEL Siemens SIMTEC 71.5
Flash: AMD 29F400BT — Read / Write
EEPROM: Emulated EEPROM — Read / Write
OPEL Siemens SIMTEC 71.6
Flash: AMD 29F400BT — Read / Write
EEPROM: Emulated EEPROM — Read / Write
OPEL Siemens SIMTEC 75.1
Flash: AMD 29F400BT — Read / Write
EEPROM: Emulated EEPROM — Read / Write
OPEL Siemens SIMTEC 75.5
Flash: AMD 29F400BT — Read / Write
EEPROM: Emulated EEPROM — Read / Write
OPEL Siemens SIMTEC 81
Flash: AMD 29F400BT — Read / Write
EEPROM: Emulated EEPROM — Read / Write
OPEL Siemens SIMTEC 81.1
Flash: AMD 29F400BT — Read / Write
EEPROM: Emulated EEPROM — Read / Write
Возможности модуля
Модуль позволяет:
-считывать и записывать полное содержимое Flash и EEPROM;
- считывать и записываать область калибровок;
-выполнять клонирование ЭБУ;
-восстанавливать программное обеспечение;
-переносить данные между блоками одного типа.

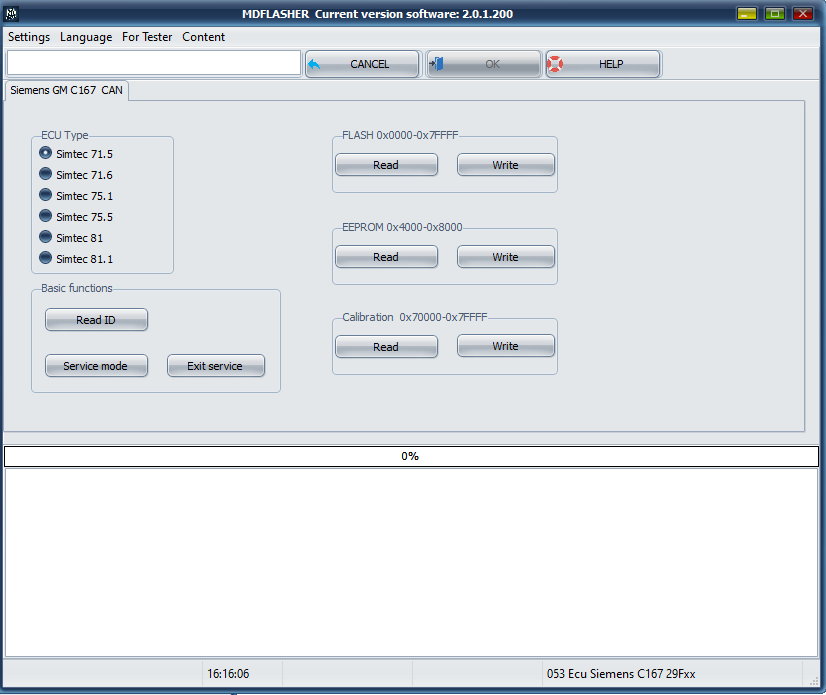

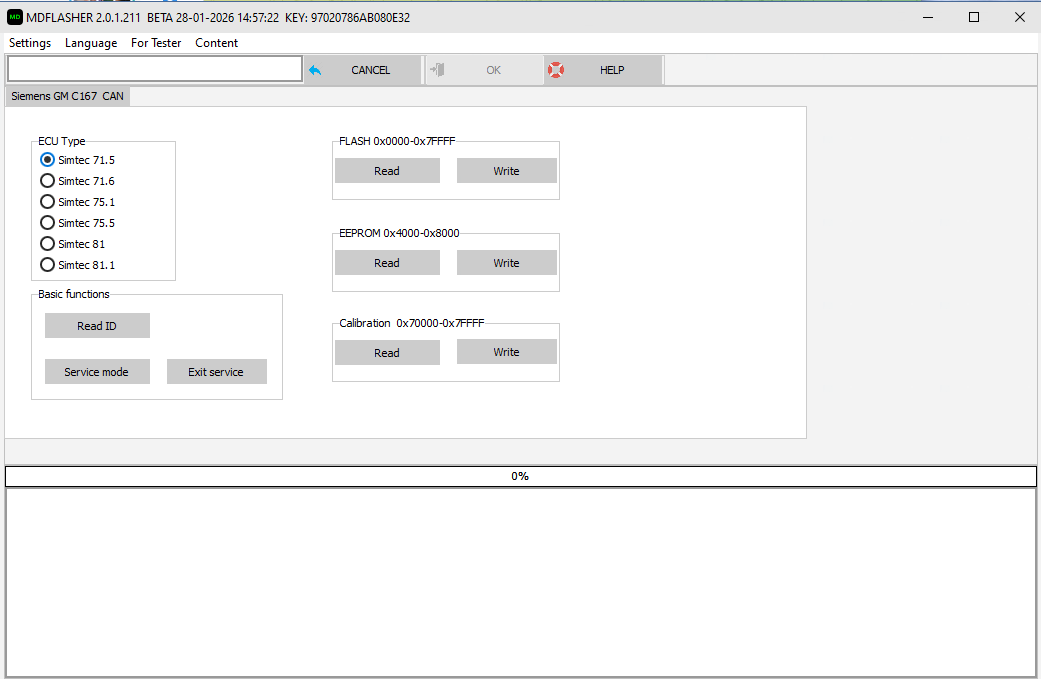

Функции программы
1.ECU Type
•ECU Type - выбор типа ЭБУ и соответствующего алгоритма работы.
2.Basic functions
•Read ID - чтение идентификационных данных электронного блока управления.
•Service mode - перевод ЭБУ в сервисный режим, необходимый для чтения и записи Flash-памяти.
•Exit service - выход из сервисного режима и возврат ЭБУ в нормальный режим работы.
.
3. Flash
•Read - чтение Flash-памяти ЭБУ.
•Write - запись Flash-памяти ЭБУ.
4. EEPROM
•Read - чтение содержимого EEPROM (или эмулированной EEPROM).
•Write - запись данных в EEPROM.
5. Calibration
•Read - чтение области калибровок ЭБУ.
•Write - запись области калибровок ЭБУ.

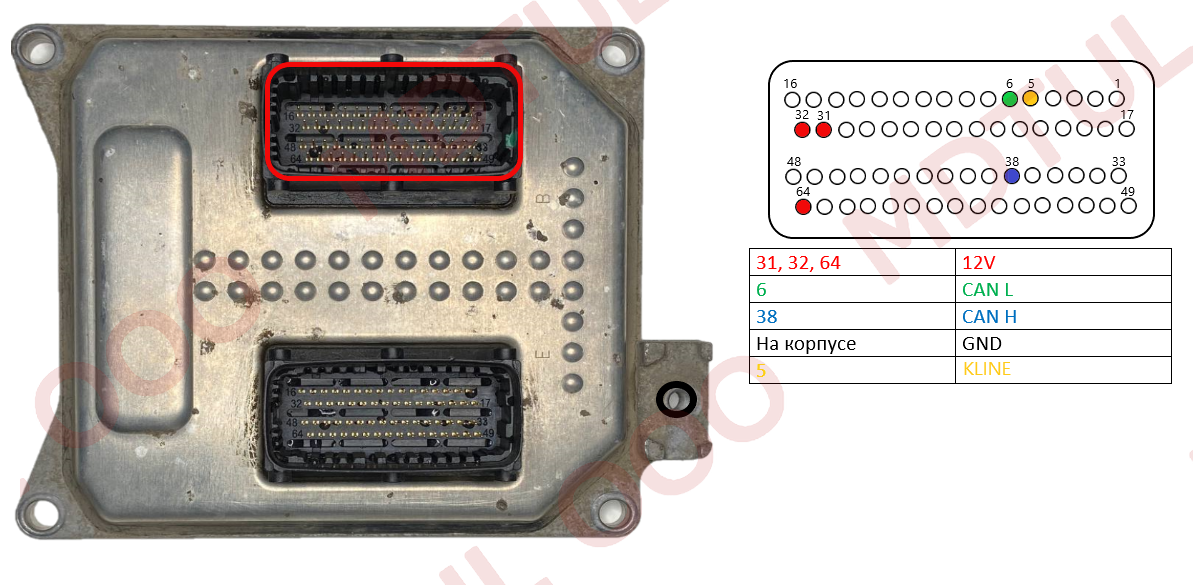

Cхема подключения на столе:
SIMTEC 71.5
SIMTEC 71.6
SIMTEC 75.1
SIMTEC 75.5
SIMTEC 81
SIMTEC 81.1
Важная информация
Внимание!
Для работы с ЭБУ по интерфейсу CAN необходимо выполнить дополнительное подключение:
установить между CAN H и CAN L резистор номиналом 120 Ом.
Неправильное подключение может привести к отсутствию связи с ЭБУ.
