OPEL Siemens SIMTEC 70 / 71 / 71.1 Programming Module
Модуль предназначен для работы с электронными блоками управления OPEL Siemens SIMTEC 70, SIMTEC 71 и SIMTEC 71.1 и позволяет выполнять чтение и запись Flash- и EEPROM-памяти через K-Line.
Модуль обеспечивает доступ ко всему содержимому ЭБУ, что позволяет выполнять клонирование блоков управления, восстановление данных и перенос программного обеспечения между ЭБУ одного типа.
Поддерживаемые блоки управления и память:
OPEL Siemens SIMTEC 70
Flash: AMD 29F100BT — Read / Write
EEPROM: 93C66 — Read / Write
OPEL Siemens SIMTEC 71
Flash: AMD 29F400BT — Read / Write
EEPROM: Emulated EEPROM — Read / Write
OPEL Siemens SIMTEC 71.1
Flash: AMD 29F100BT — Read / Write
EEPROM: 93C66 — Read / Write
Возможности модуля
Модуль позволяет:
-считывать и записывать полное содержимое Flash и EEPROM;
-выполнять клонирование ЭБУ;
-восстанавливать программное обеспечение;
-переносить данные между блоками одного типа.

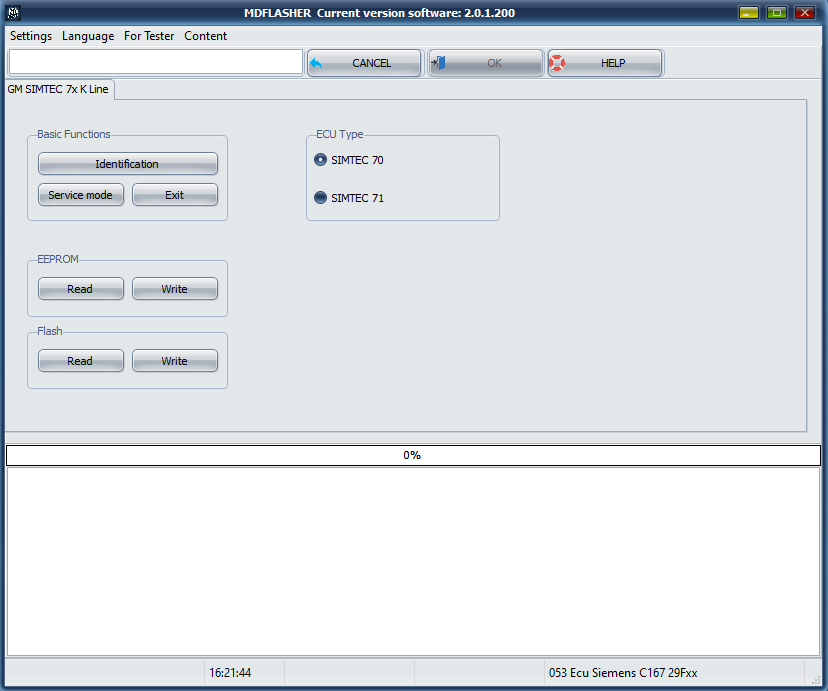

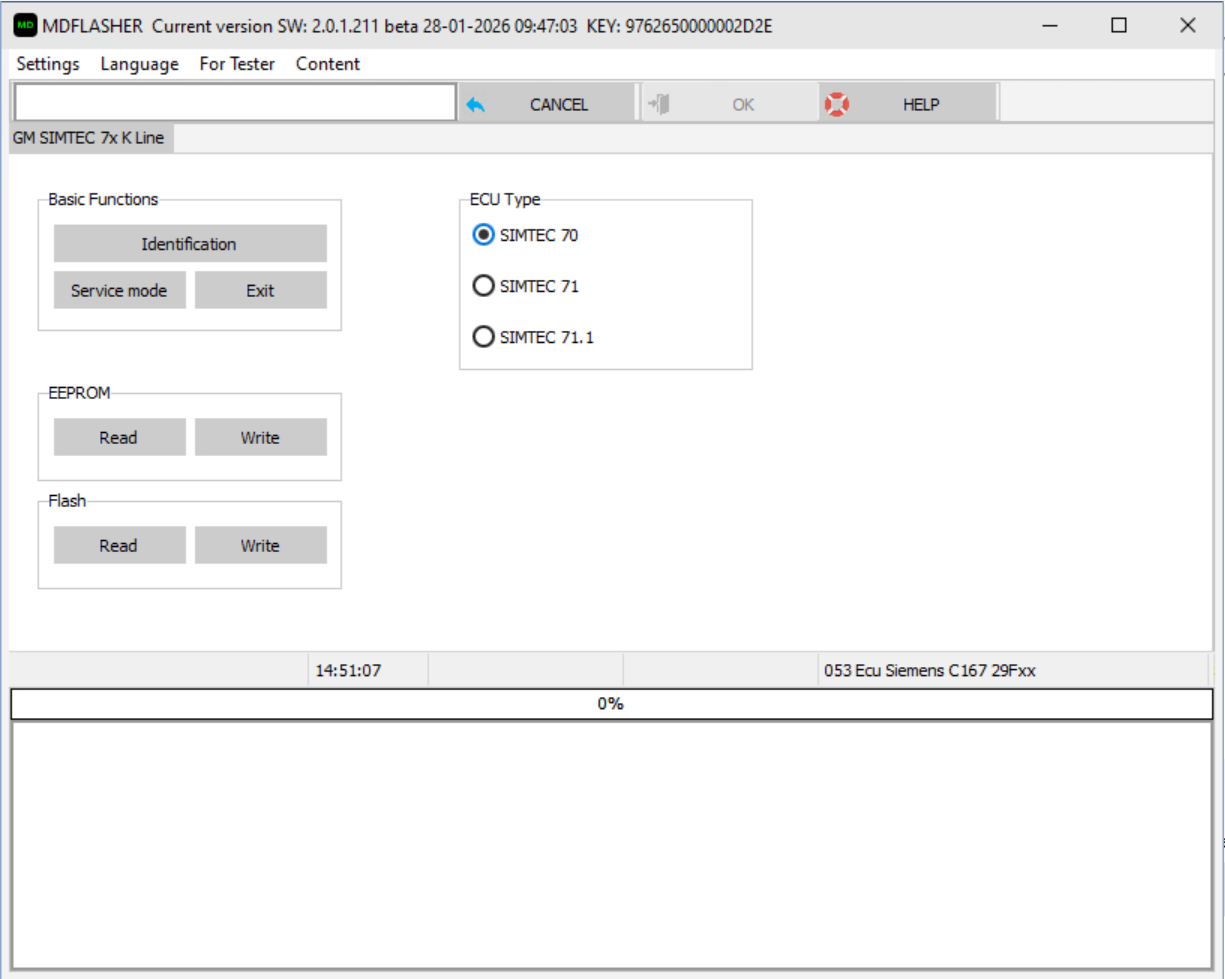

Функции программы
1. Basic Functions
•Read ID - чтение идентификационных данных электронного блока управления.
•Service Mode - перевод ЭБУ в сервисный режим, необходимый для чтения и записи Flash-памяти.
•Exit Service - выход из сервисного режима и возврат ЭБУ в нормальный режим работы.
2. EEPROM
•Read - чтение содержимого EEPROM (или эмулированной EEPROM).
•Write - запись данных в EEPROM.
3. Flash
•Read - чтение Flash-памяти ЭБУ.
•Write - запись Flash-памяти ЭБУ.
4. ECU Type
•ECU Type - выбор типа ЭБУ и соответствующего алгоритма работы.
Cхема подключения на столе:

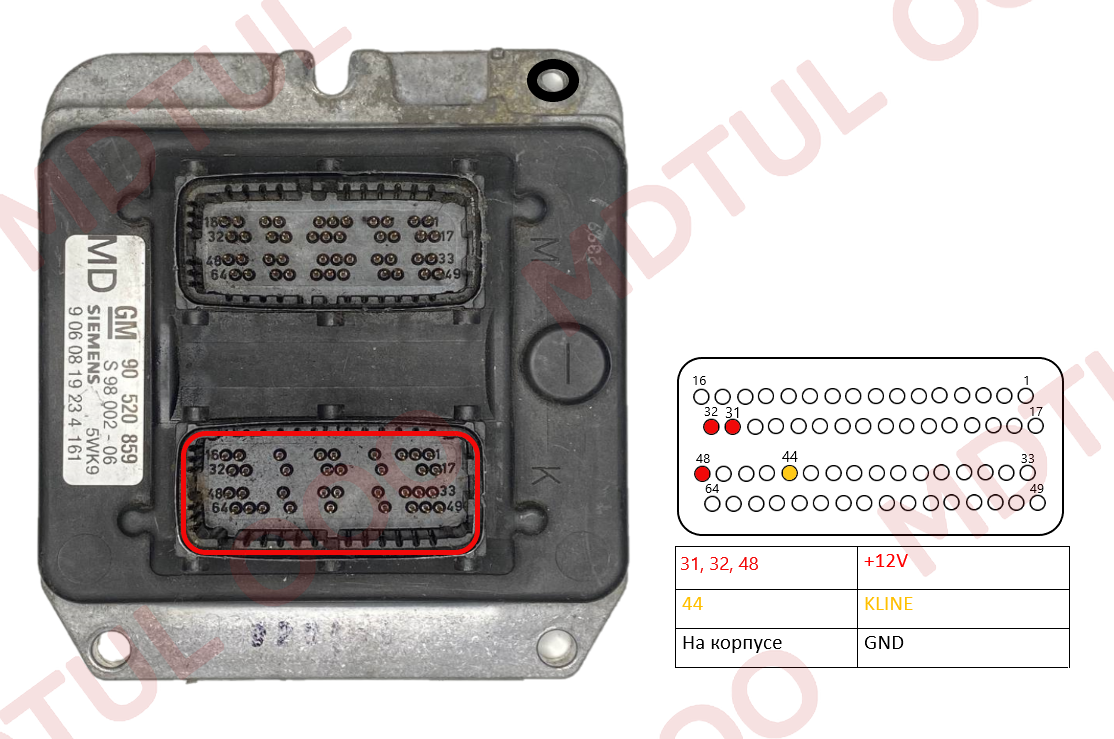

SIMTEC 70

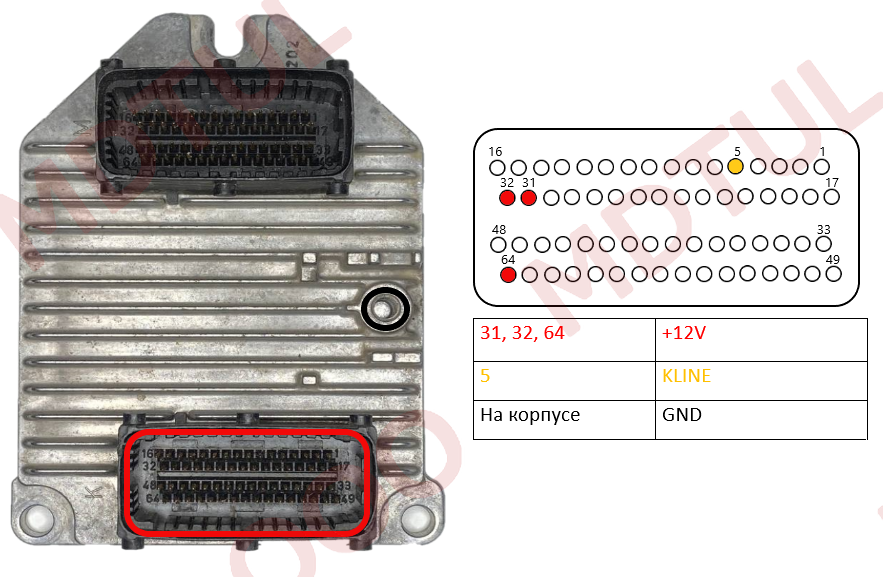

SIMTEC 71

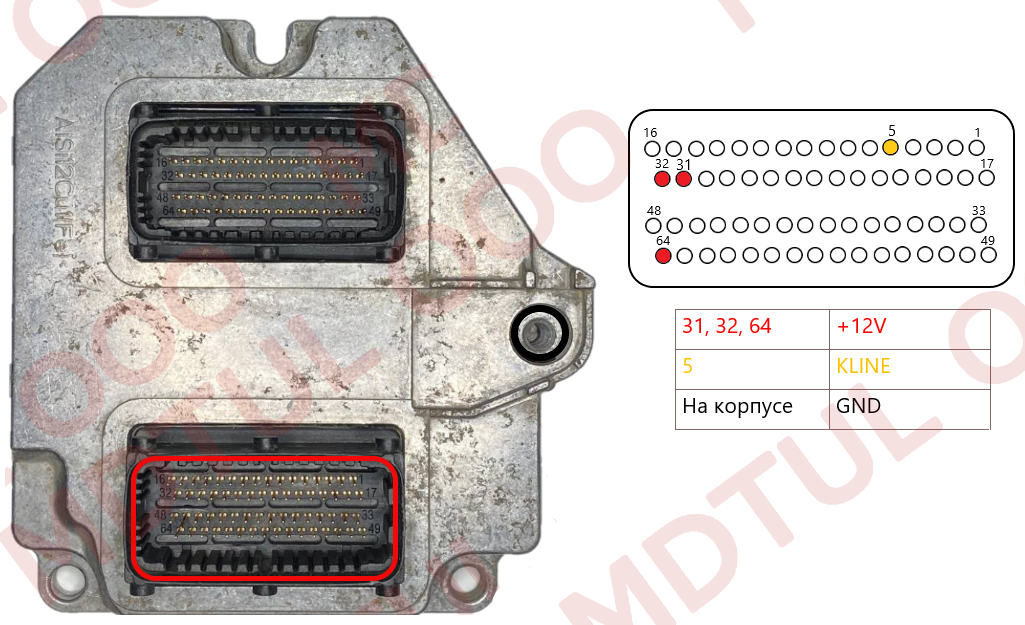

SIMTEC 71.1
Важная информация
Внимание!
Для работы с ЭБУ по интерфейсу K-Line необходимо выполнить дополнительное подключение:
соединить K-Line (пин 7 OBD) и +12 V (пин 16 OBD)
через резистор номиналом ≈ 1 кОм
Неправильное подключение может привести к отсутствию связи с ЭБУ.
