SRS_Ford/Mazda MAC 7242



Данный модуль позволяет работать с блоками SRS на базе процессора MAC 7242, которые могут быть установлены

на автомобили Ford и Mazda.



Модуль работает как при прямом подключении на столе, так и на автомобиле через разъем OBDII.

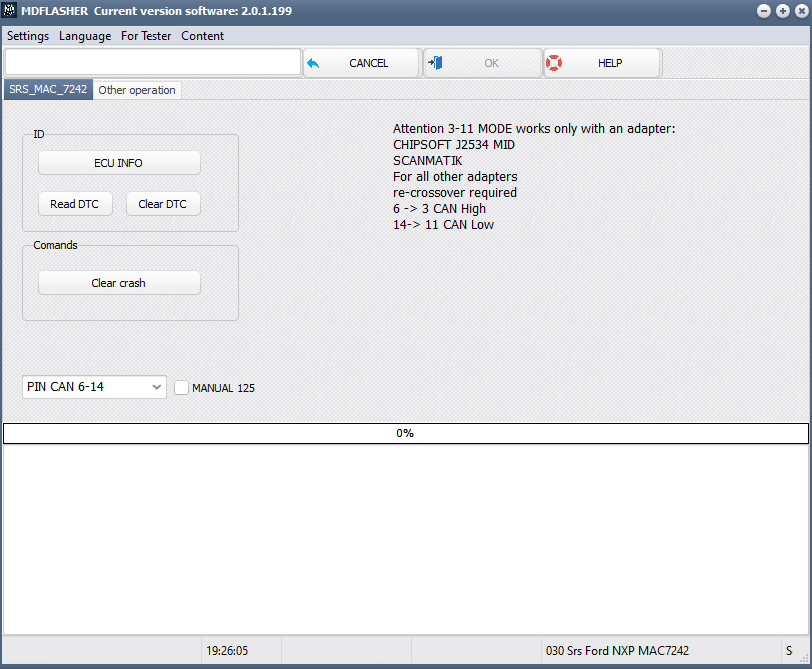

Снимок экрана 2023-11-15 111052











Функционал модуля:



1. Стандартные опции.



ECU ID - чтение идентификационных данных.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - очистка ошибок ЭБУ.

Clear crash - очистка информации о столкновении.











image_2021-08-13_19-30-00

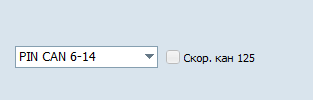

Вкладка PIN CAN 6-14 и PIN CAN 3-11 необходима для работы через OBDII.

Если адаптер поддерживает автоматическое переключение CAN на 3 - 11 PIN, например CARDAQ, SCANMATIK 2,

то необходимо выбрать данную вкладку, если не поддерживает, то необходимо сделать перекроссировку вручную.



6 -> 3 CAN Higt

14 -> 11 CAN Low





Если работая на столе ЭБУ не выходит на связь, необходимо установить галочку MANUAL 125, для смены скорости CAN шины





В модуле так же есть встроенная функция для очистки информации о столкновении.







Внешний вид и схема подключения на столе.





MAK
