SRS_Ford/Mazda XC Infineon



Данный модуль позволяет работать с блоками SRS на базе процессора Infineon XC23xx, которые могут быть установлены

на автомобили Ford и Mazda.



Модуль работает как при прямом подключении на столе, так и на автомобиле через разъем OBDII.

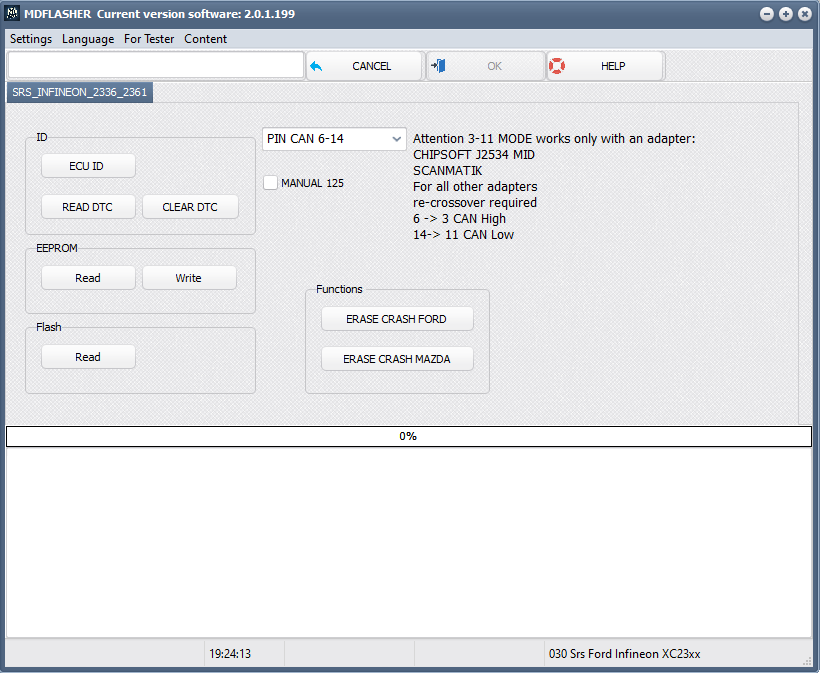

Снимок экрана 2023-11-15 110611







Функционал модуля:





1. Стандартные опции.



• ECU ID - чтение идентификационных данных.

• Read DTC - чтение ошибок ЭБУ.

• Clear DTC - очистка ошибок ЭБУ.

• Read EEPROM - чтение внутреннего EEPROM процессора.

• Write EEPROM - запись внутреннего EEPROM процессора.

• Flash- чтение Flash процессора.









ВАЖНО!

После каждой операции Чтение/Запись выключить питание ЭБУ на 30 секунд , а затем заново включить.

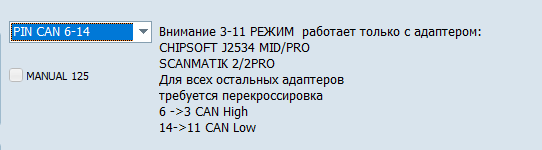

image_2021-08-13_16-23-54







Вкладка PIN CAN 6-14 и PIN CAN 3-11 необходима для работы через OBDII.



Если адаптер поддерживает автоматическое переключение CAN на 3 - 11 PIN, например CARDAQ, SCANMATIK 2,

то необходимо выбрать данную вкладку, если не поддерживает, то необходимо сделать перекроссировку вручную.



6 -> 3 CAN Higt

14 -> 11 CAN Low





Если работая на столе ЭБУ не выходит на связь, необходимо установить галочку MANUAL 125, для смены скорости CAN шины.









image_2021-08-13_16-32-11



В модуле так же есть встроенные калькулятры для очистки информации о столкновении.







Внешний вид и схема подключения на столе.







Ford XC23xx





Ford XC231













Mazda XC23xx





MaZda XC232













Mazda xc2336



Mazda xc2336
