SRS Toyota Fujitsu H8SX



Данный модуль позволяет работать с  SRS Denso в которых установлены процессоры  H8SX, данные блоки ставятся на автомобили марки Toyota, Lexus



Порядок работы:



Важно!

Для удобства кнопки пронумерованы.

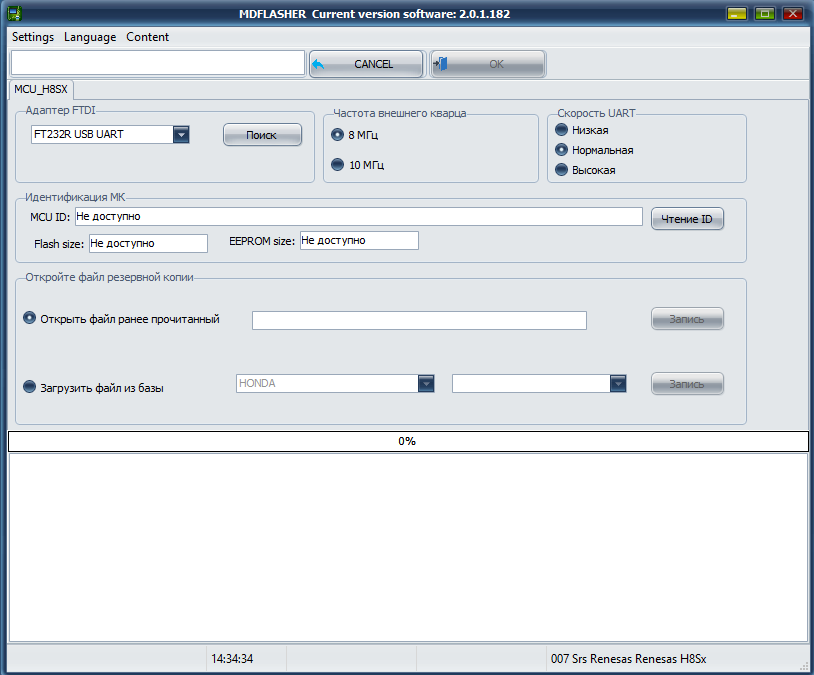

1. Разбираем блок и смотрим какой процессор установлен, выбираем данный тип процессора в программе.



Lic_7_pic2









2. Подключаем согласно схеме (представлено ниже), читаем FLASH и сохраняем.

На данном этапе ничего пока не паяем.

Не забываем параллельно CAN шине установить резистор 120 Ом





3. Стираем FLASH в режиме OBDII.



Lic_7pic3









4. Переводим блок в BOOT режим, согласно схемам представленым ниже.

Подаем питание на блок и нажимаем кнопку Вход, после того как зашел в режим загрузчика стираем EEPROM





5. Стираем EEPROM



Lic_7_pic4







6. Записываем ранее считаную FLASH.

7. Возвращаем на место все SMD компоненты которые трогали.







СХЕМЫ ПОДКЛЮЧЕНИЯ БЛОКОВ:





Подключение к блоку SRS Denso H8SX Toyota, Lexus вариант 1



clip0515











Подключение к блоку SRS Denso H8SX Toyota, Lexus вариант 2



2var













Варианты установки резистора в зависимости от типа платы:



Lic_7_pic5



Lic_7_pic6



Lic_7_pic8



clip0531



Lic_7_pic9



clip0534



clip0536



clip0537





clip30403



Lic_7_pic10





Если вы не нашли свой вид блока среди доступных схем, можите воспользоваться универсальной схемой.





Универсальная схема перевода процессора BOOT  MODE



Важно!

Перед установкой резистора между контактами 66 и 68 убедитесь что вы убрали или там отсутствует резистор наминалом 0 ОМ.











clip0527
