Данный модуль позволяет работать с SRS Denso в которых установлены процессоры H8SX, данные блоки ставятся на автомобили марки Toyota, Lexus
Порядок работы:
Важно!
Для удобства кнопки пронумерованы.

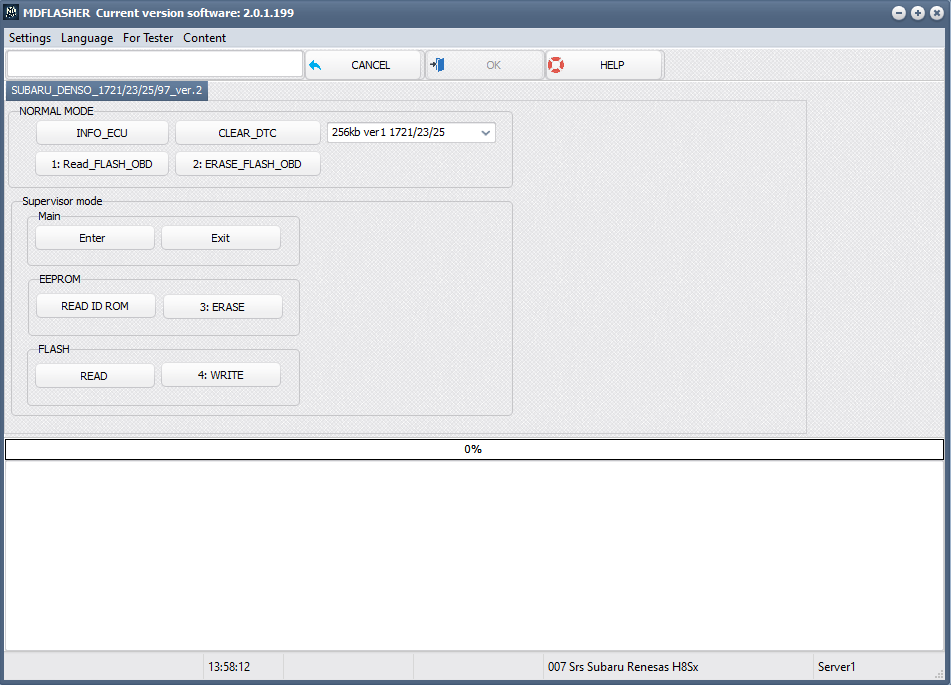

1. Разбираем блок и смотрим какой процессор установлен, выбираем данный тип процессора в программе.
2. Подключаем согласно схеме (представлено ниже), читаем FLASH и сохраняем.
На данном этапе ничего пока не паяем.
Не забываем параллельно CAN шине установить резистор 120 Ом
3. Стираем FLASH в режиме OBDII.
4. Переводим блок в BOOT режим, согласно схемам представленым ниже.
Подаем питание на блок и нажимаем кнопку Вход, после того как зашел в режим загрузчика стираем EEPROM
5. Стираем EEPROM
6. Записываем ранее считаную FLASH.
7. Возвращаем на место все SMD компоненты которые трогали.
СХЕМЫ ПОДКЛЮЧЕНИЯ БЛОКОВ:

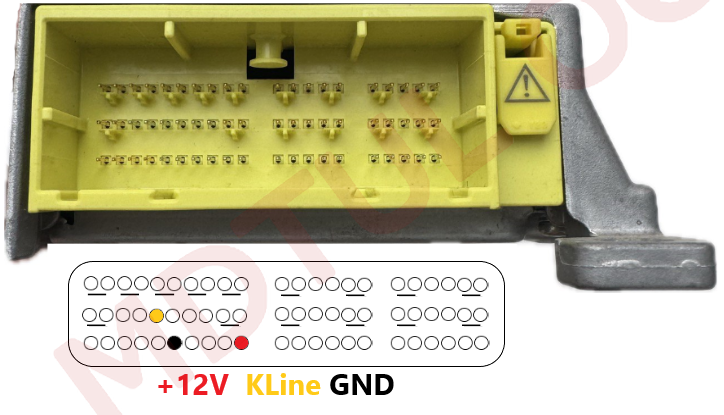

Подключение к блоку SRS Denso H8SX Toyota, Lexus вариант 1

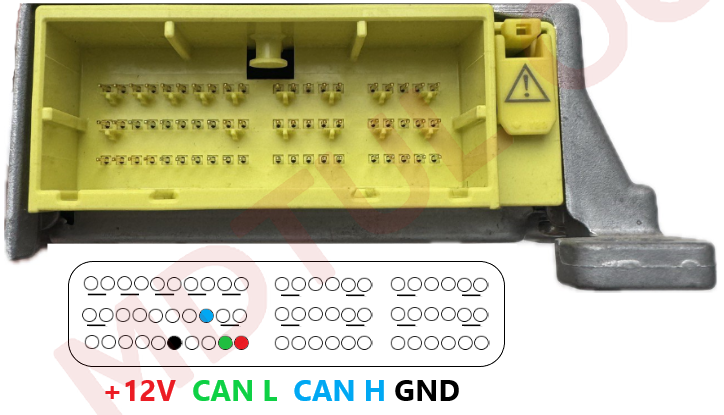

Подключение к блоку SRS Denso H8SX Toyota, Lexus вариант 2
Варианты установки резистора в зависимости от типа платы:
Если вы не нашли свой вид блока среди доступных схем, можите воспользоваться универсальной схемой.
Универсальная схема перевода процессора BOOT MODE
Важно!
Перед установкой резистора между контактами 66 и 68 убедитесь что вы убрали или там отсутствует резистор наминалом 0 ОМ.
