Dashboard Renault Fluence / Megane III / Latitude

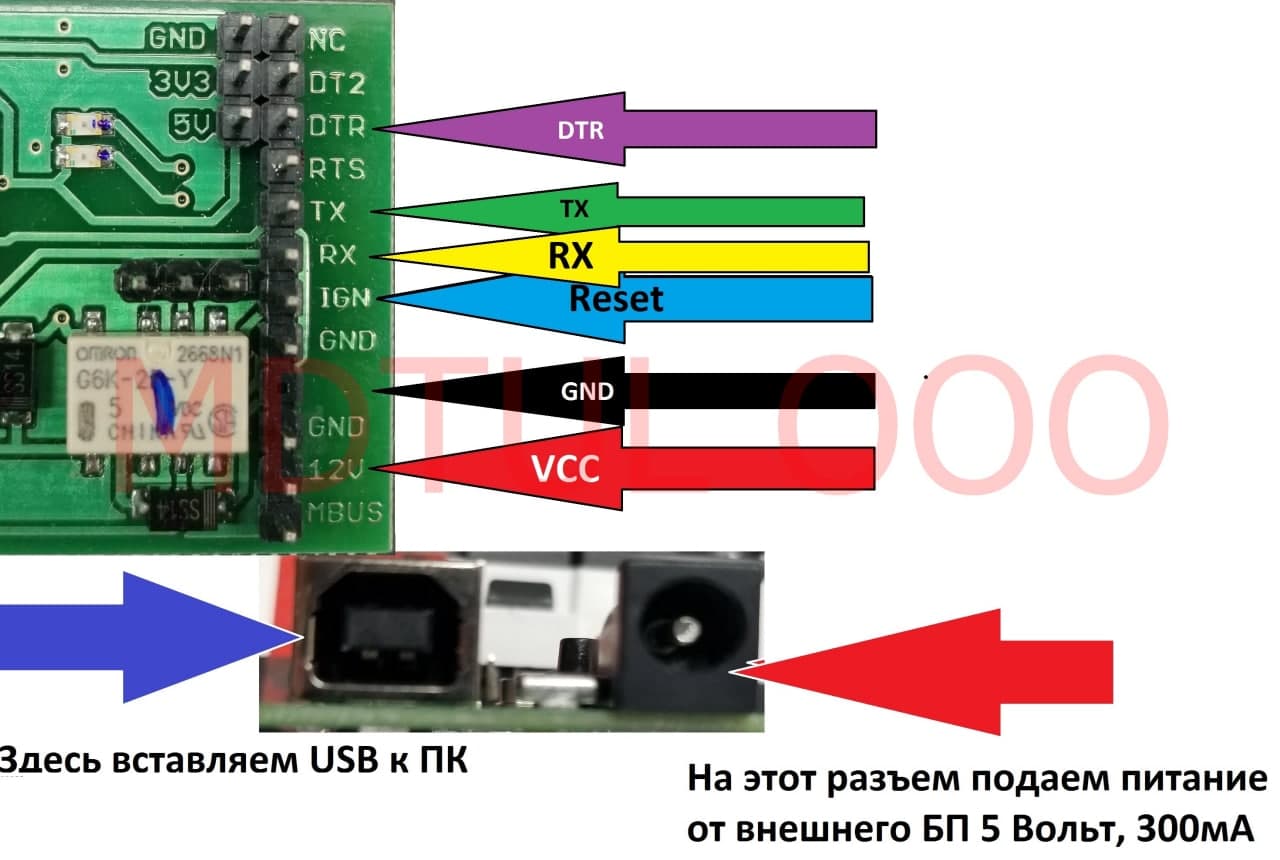

photo_2021-09-13_20-28

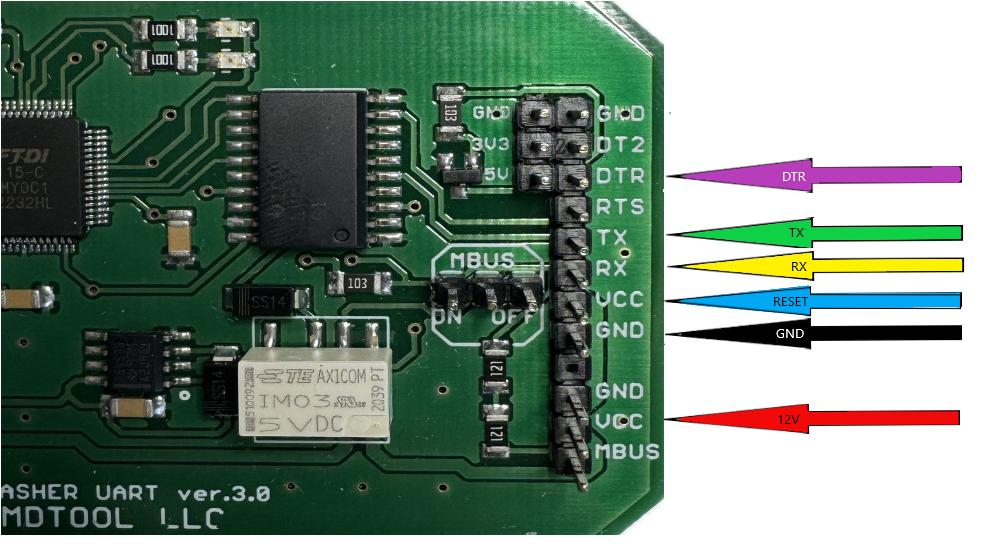

Adapter3_1





Внимание!!!

Для программирования необходимо подать 5 Вольт, 300 mA от внешнего источника питания.





Вариант 1.

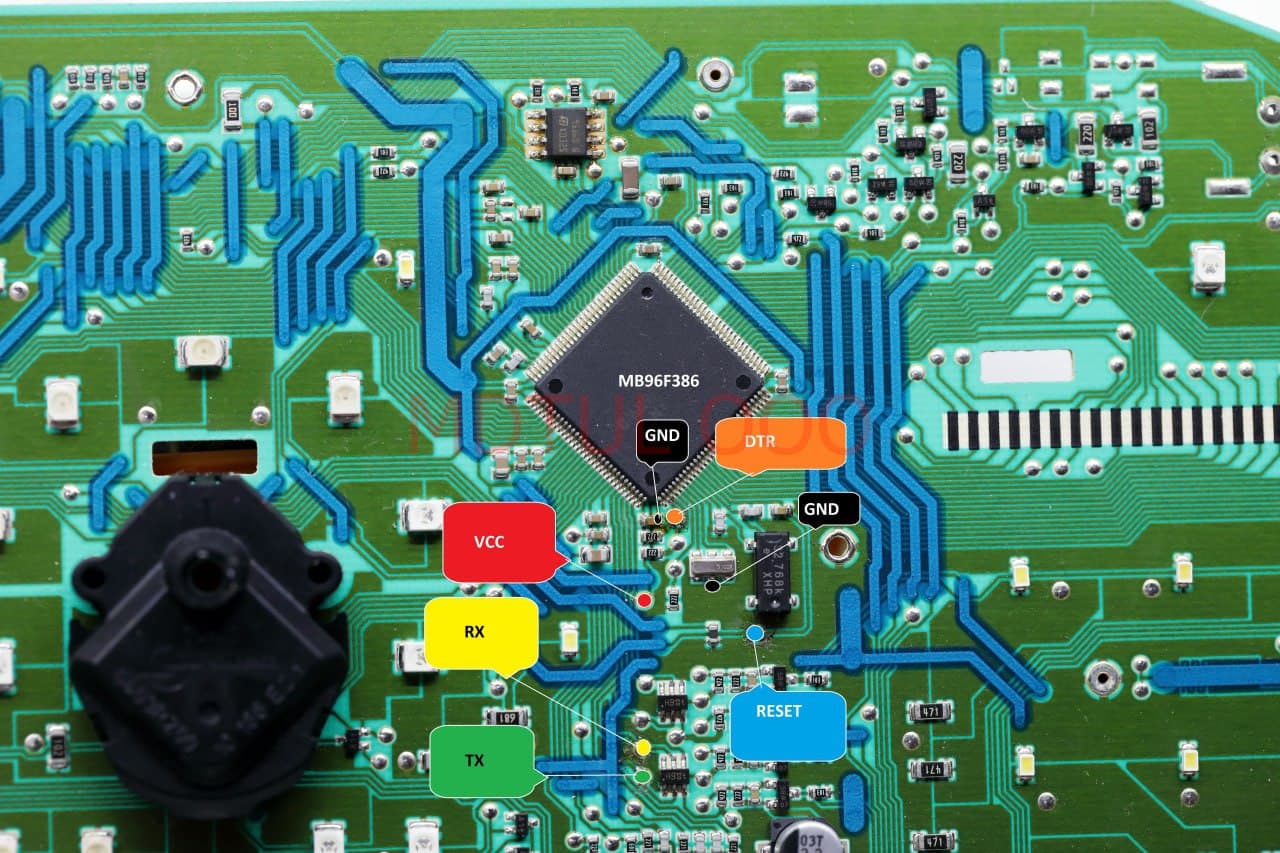

photo_2021-09-13_20-44-09







Вариант 2.

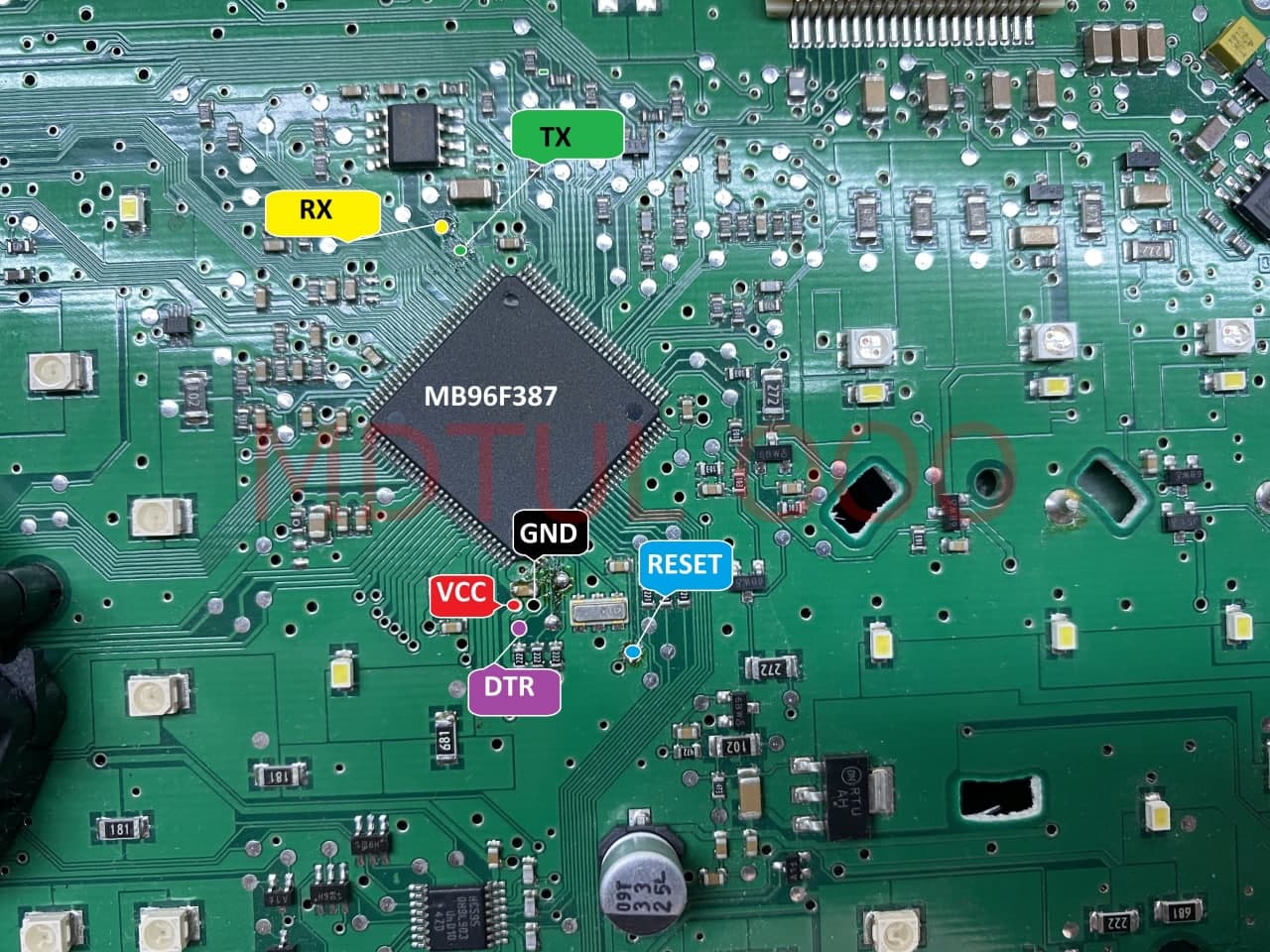

photo_2021-09-13_20-44-10
