Dash Logan / Duster / Sandero

photo_2021-09-13_20-28-33 (2)

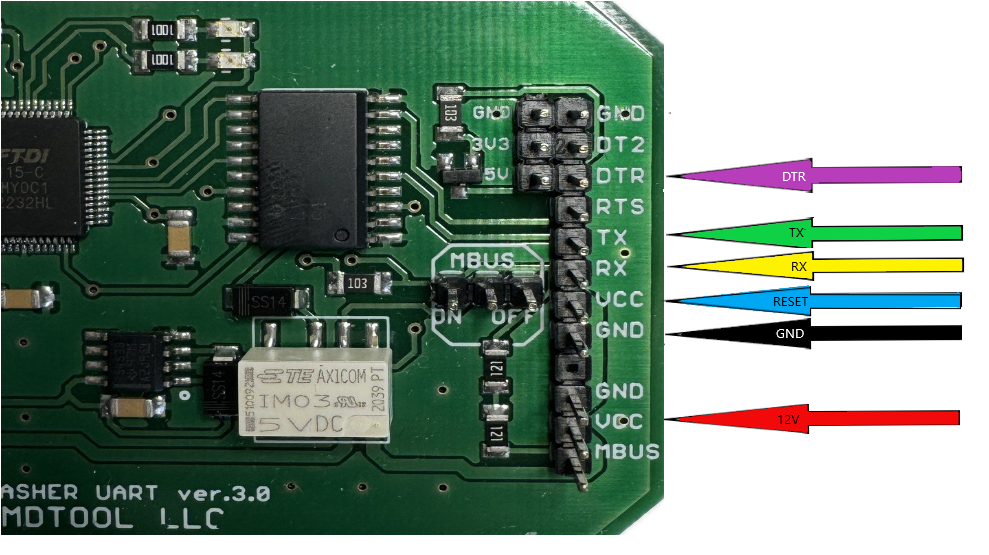

Adapter3_1











Внимание!!!

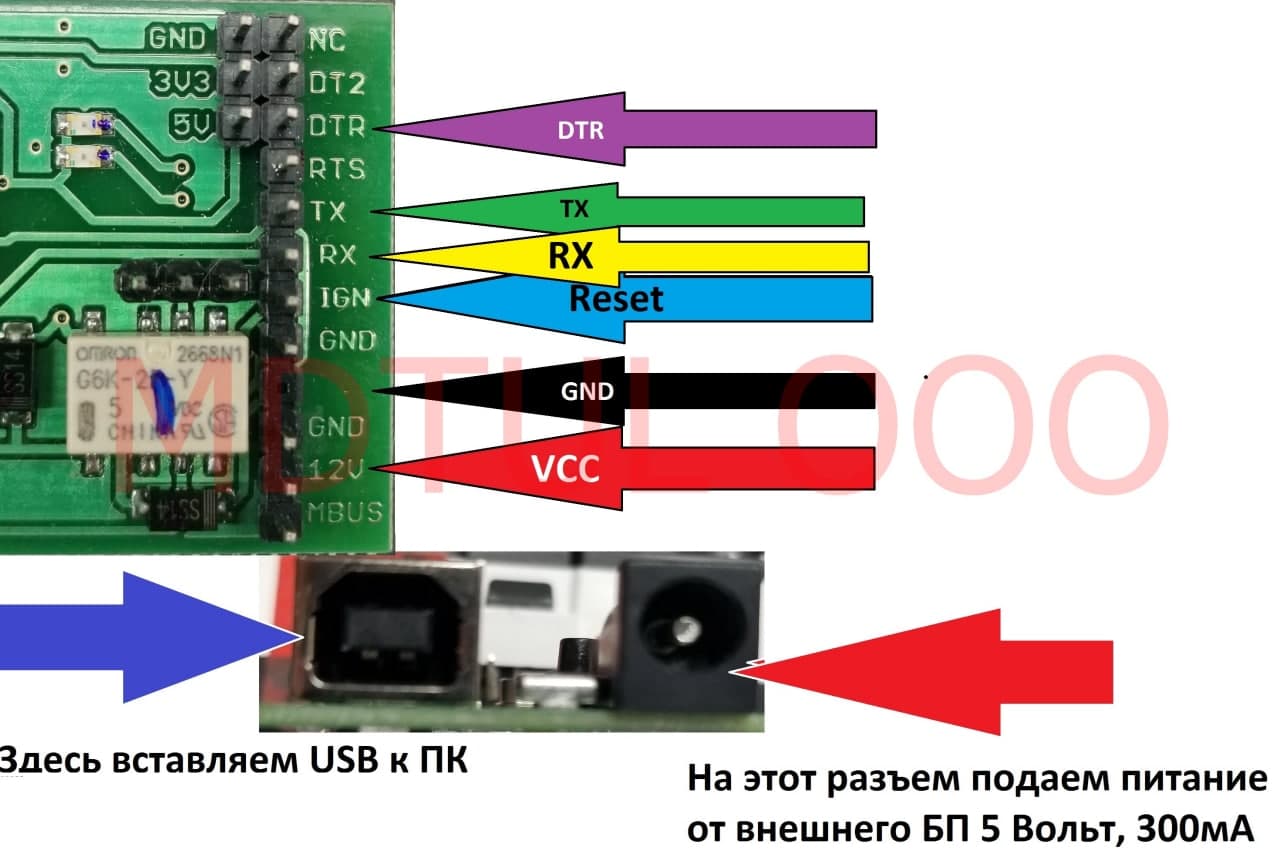

Для программирования необходимо подать 5 Вольт, 300 mA от внешнего источника питания.

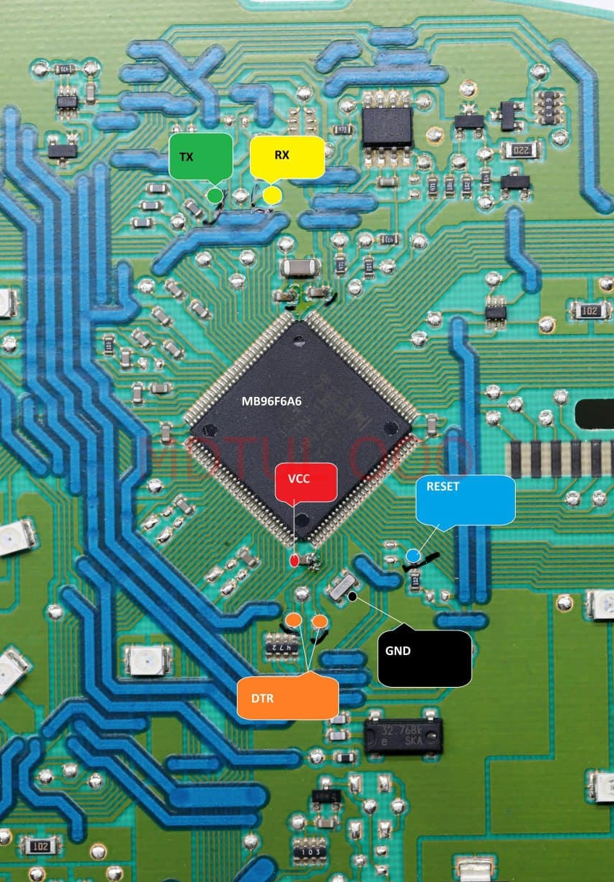

Вариант 1.



Dash Logan1

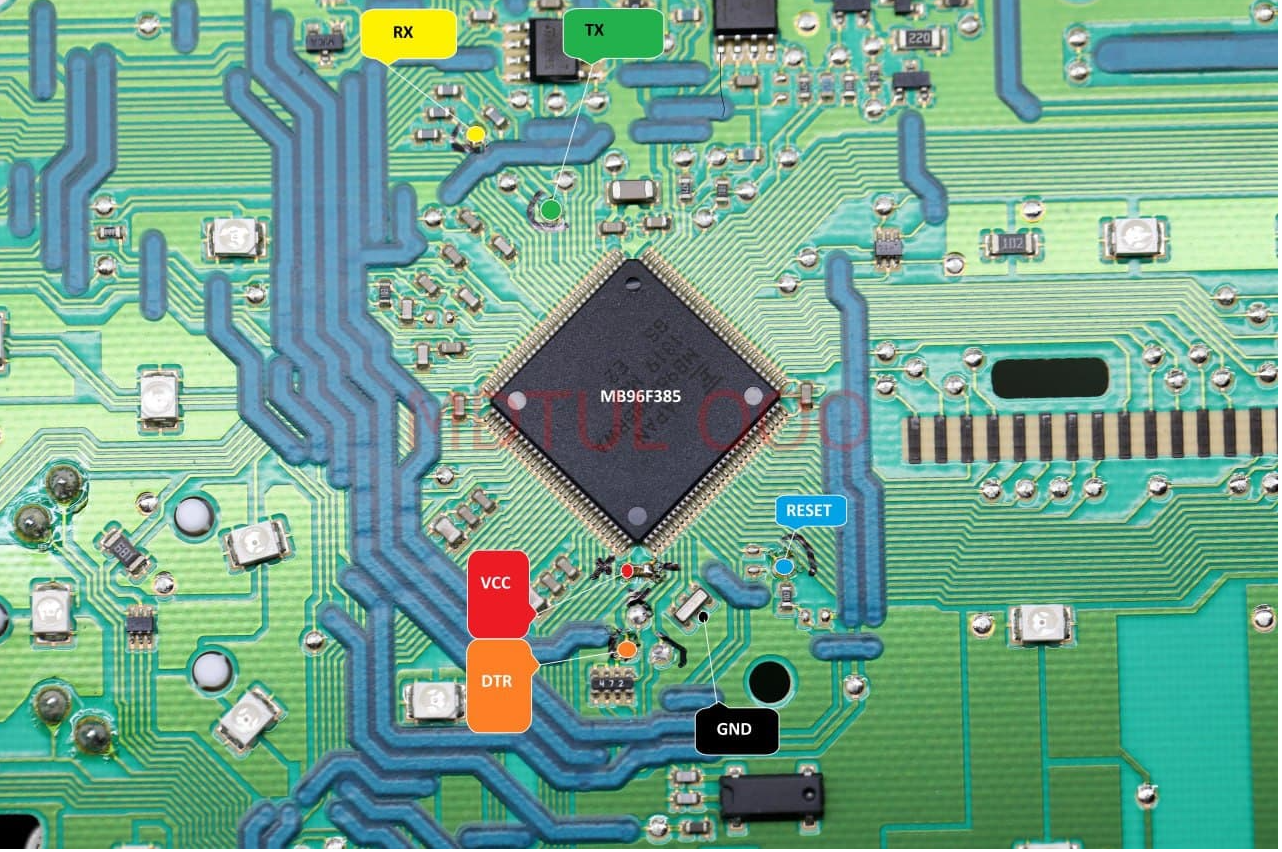

Вариант 2.



Dash Logan2
