Функционал модуля:
1. Option
• Identification - производит чтение Идентификационных данных.
• Read DTC - прочитать ошибки ЭБУ.
• Clear DTC - очистить ошибки ЭБУ.
2. Flash
• Read - Чтение Flash в BSL режиме
• Write - Запись Flash на автомобиле или на столе без доработки ЭБУ. При записи отключается защита процессора.
3. Protect
• Reset Protection BSL - временное отключение защиты процессора.
Порядок работы с ЭБУ M7 / M7.8 / M7.8.0 / M7.8.8 / ME7.8.8 / M7.9.7.1 с установленной защитой от чтения.

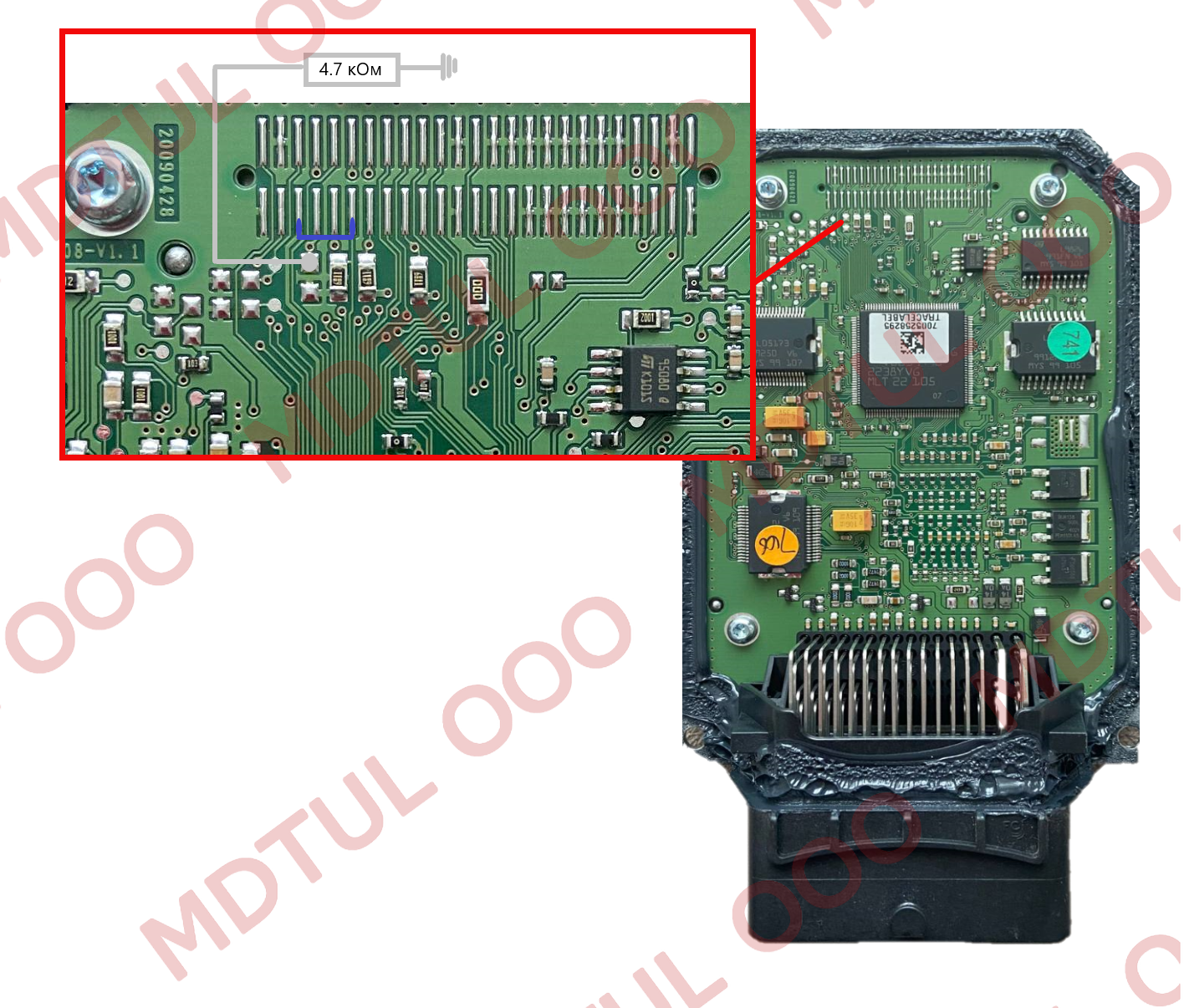

1. Разбираем ЭБУ и устанавливаем перемычку, которая на схеме обозначена синим цветом.
2. Подаем питание на ЭБУ и временно снимаем защиту нажав "Reset Protection BSL".
3. Ожидаем сообщения от программы об успешном отключении защиты.
4. Отключаем питание ЭБУ.
5. Переводим ЭБУ в BSL режим. Для перевода в BSL режим необходимо Boot Pin замкнуть на массу через резистор 4.7 kOm до подачи питания на ЭБУ.
6. Считываем Flash.
7. Убираем установленную перемычку и Boot Pin.
8. Собираем ЭБУ.
Внимание!
Для работы в режиме K Line с адаптерами(например Scanmatik,Chipsoft Pro, CarDaq), которые работают через мультиплекс,
необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.
Cхема подключения на столе:

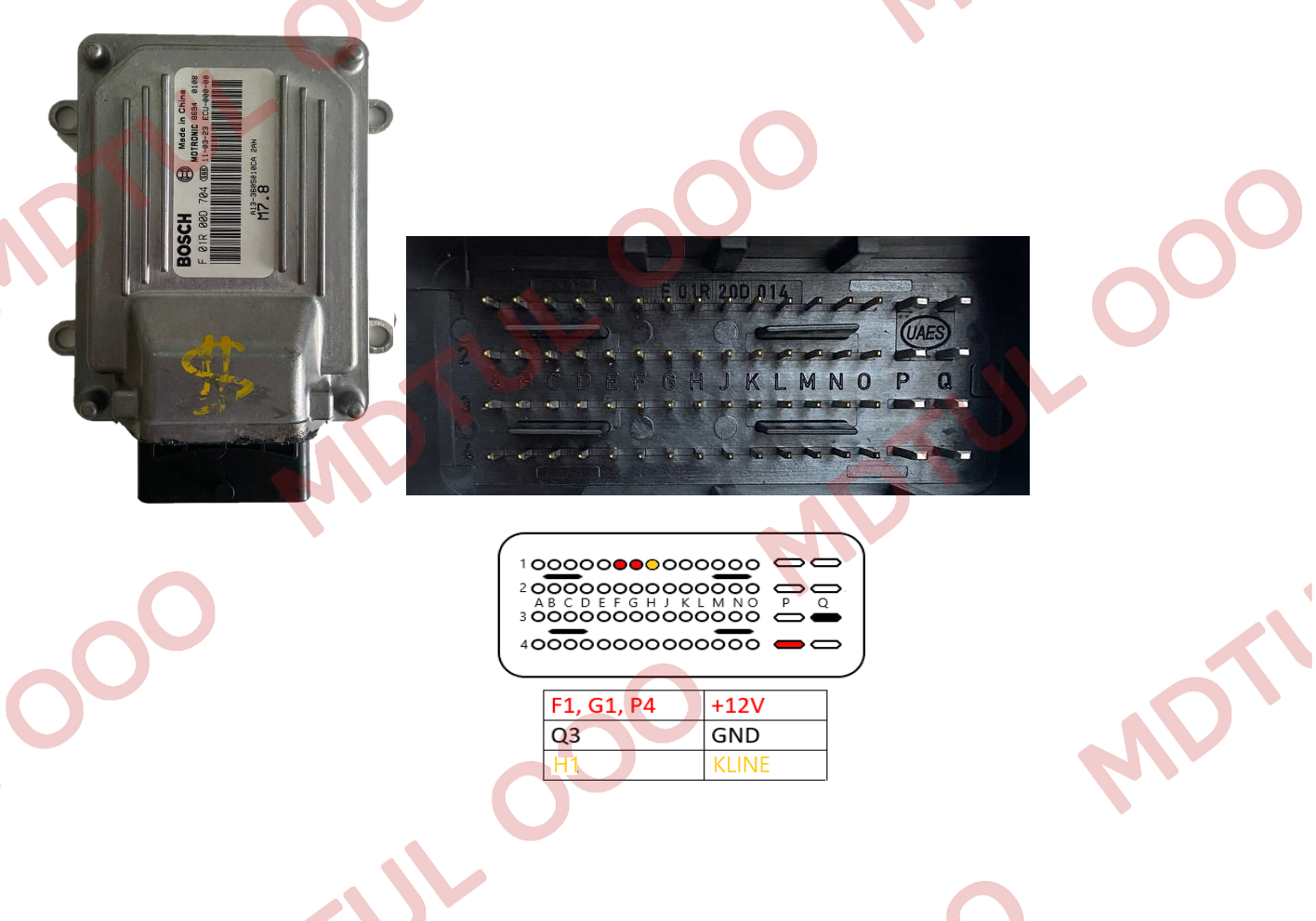

M7 / M7.8 / M7.8.0 / M7.8.8 / M7.9.7.1

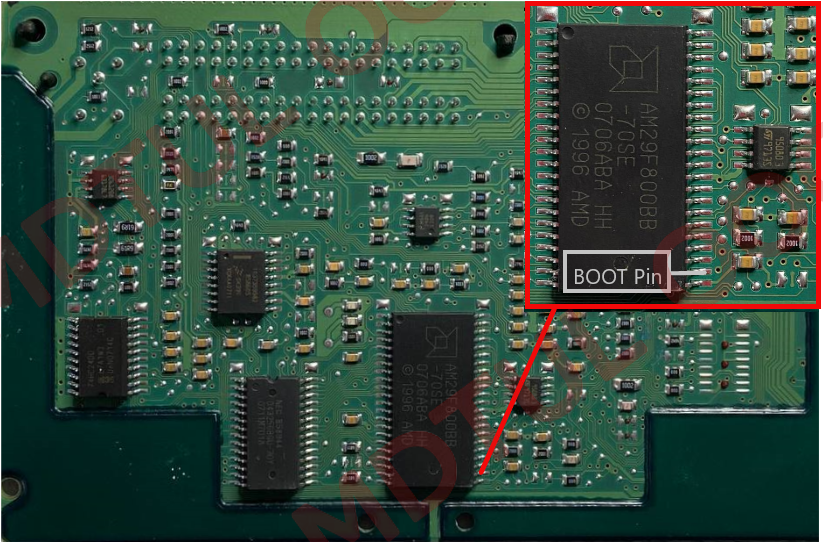

M7 / M7.8 / M7.8.0 / M7.8.8 / M7.9.7.1 BOOT Pin

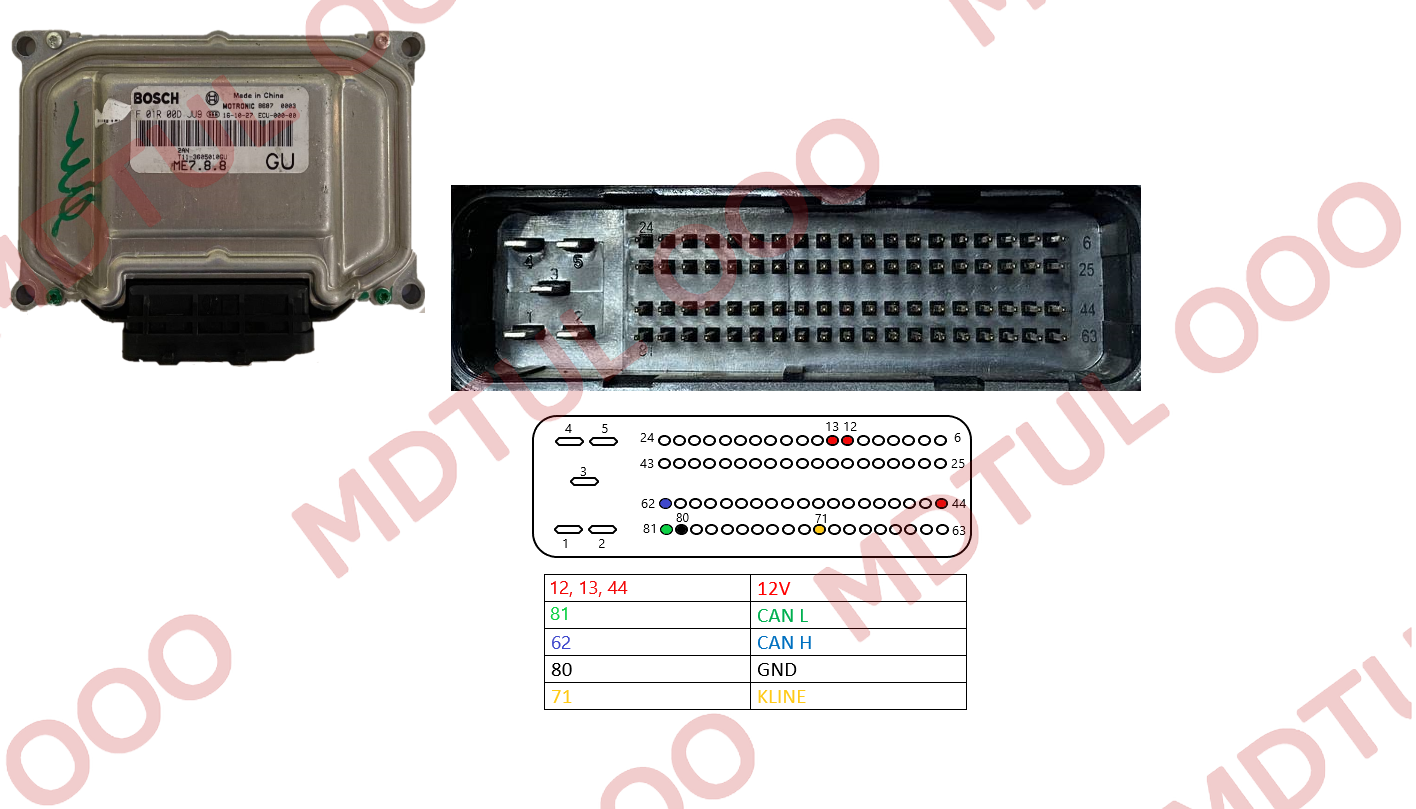

ME7 / ME7. 8. 8
ME7 / ME7. 8. 8 BOOT Pin

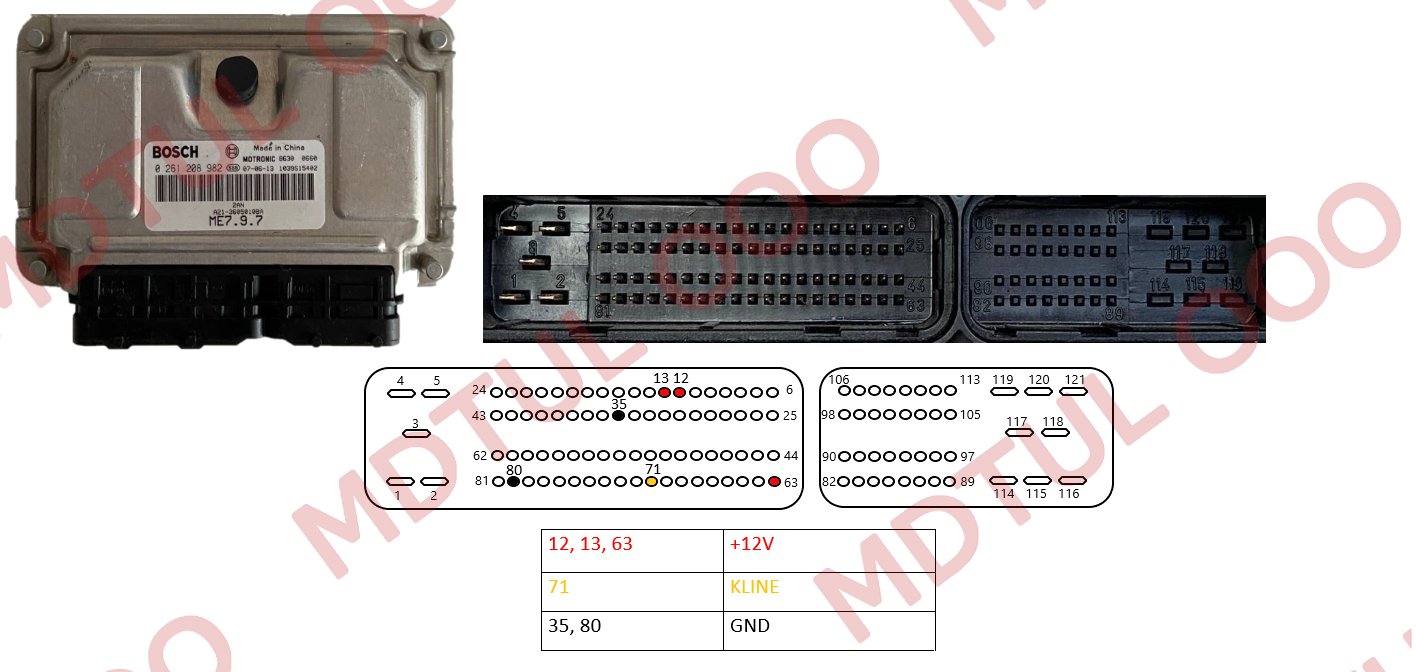

ME7. 9. 7

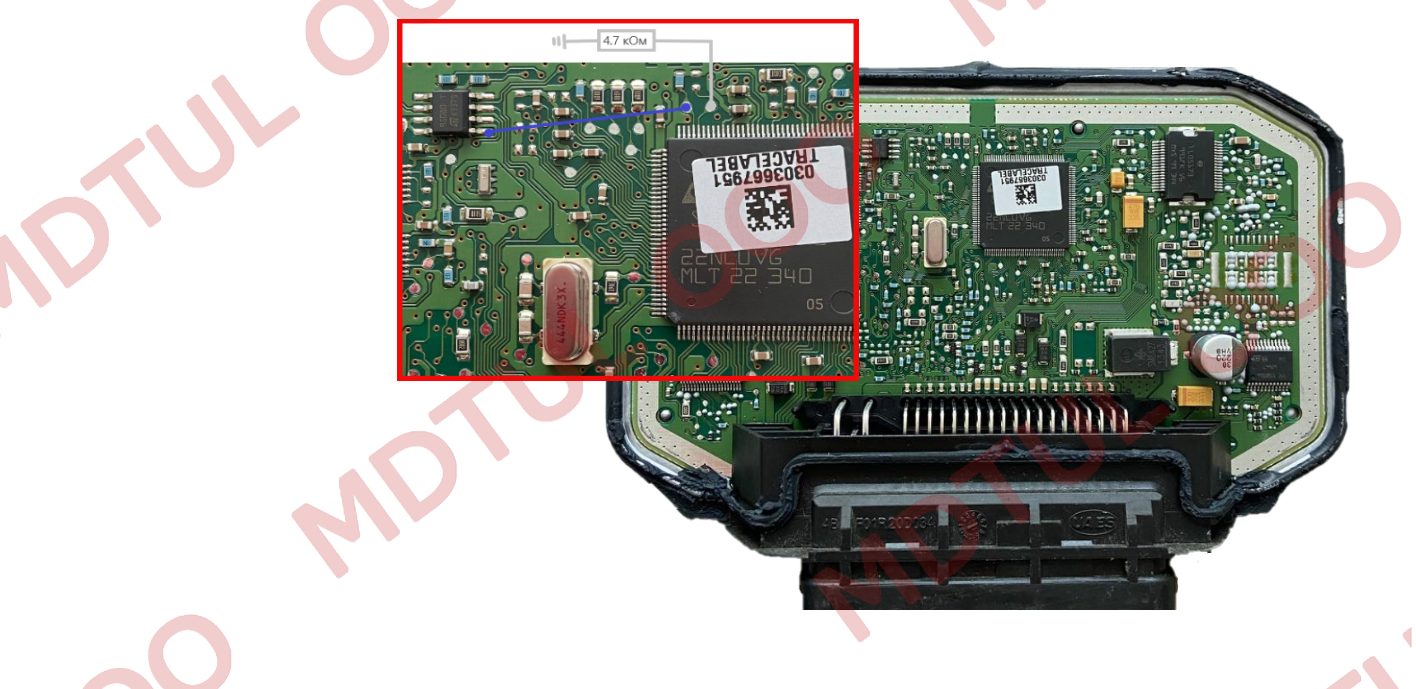

ME7. 9. 7 BOOT Pin
Для перевода M(E)7.9.7 в BSL режим необходимо Boot Pin замкнуть на массу через резистор 4.7 kOm до подачи питания на ЭБУ.
