Toyota Camry V70 2018+Denso



Toyota Camry V70

Модуль предназначен для работы с панелями приборов фирмы Denso автомобилей Toyota Camry V70 2018 модельного года выполненных на процессоре Spansion S6J3001LSJ и входит в единую лицензию с модулем MCU Fujitsu MB91F0xx UART.

В модуле имеется встроенный калькулятор пробега.

Для работы данным модулем необходимо наличие UART адаптера на FTDI. Готовый и проверенный адаптер можно приобрести в нашем магазине.

Запустите программу и подключите UART адаптер к свободному USB порту вашего компьютера. В окне программы выберите модуль Toyota Camry 2018+ Denso и выберите тот тип процессора в дополнительных вкладках модуля, который установлен в вашей панели приборов.

Снимок экрана 2020-09-10 181807





В открывшемся окне модуля нажмите кнопку Поиск.

Затем выберите номер COM порта, к которому подключен ваш адаптер. Узнать этот номер можно в диспетчере устройств.

Внимание:

Из-за специфики схемотехники адаптера Denso - UART - MBUS 3 в 1 в системе при его установке появляется два СОМ порта, один из которых является основным для работы. Для его определения при подключенном адаптере выполните любую операцию (чтение, запись и т.д) любым из модулей, использующих Denso - UART - MBUS 3 в 1. На выход адаптера можно ничего не подключать. При правильном выборе СОМ порта адаптер издаст характерные щелчки.



clip0168



Также необходимо выполнить настройку выбранного адаптера. Для этого сделайте двойной клик на выбранном в диспетчере устройств адаптере и в открывшемся окне нажмите кнопку Дополнительно, показанную на рисунке.



clip0169



clip0170



Работа с данными панелями через интерфейс UART производится по следующему алгоритму.

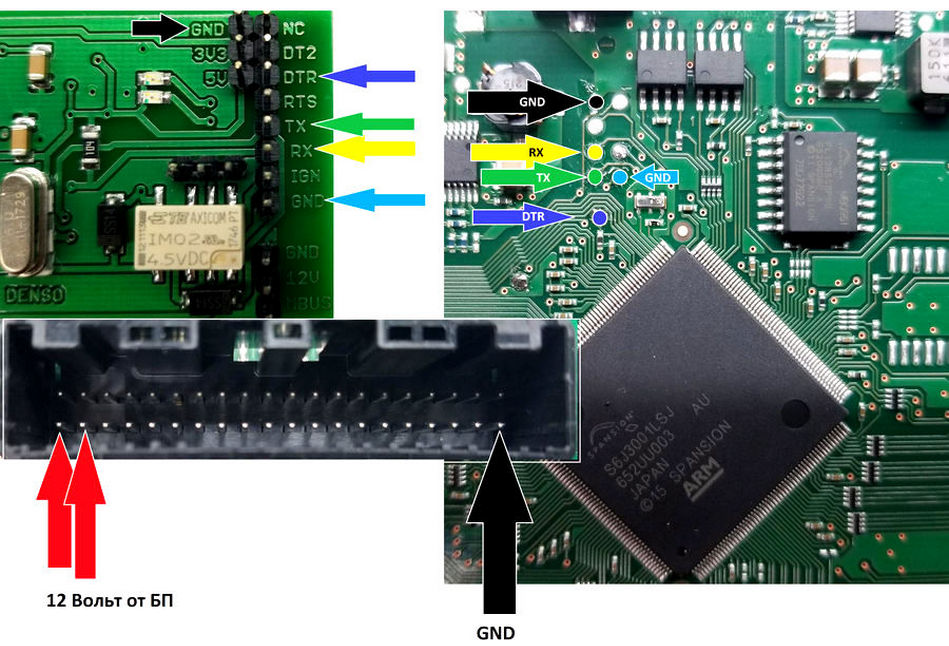

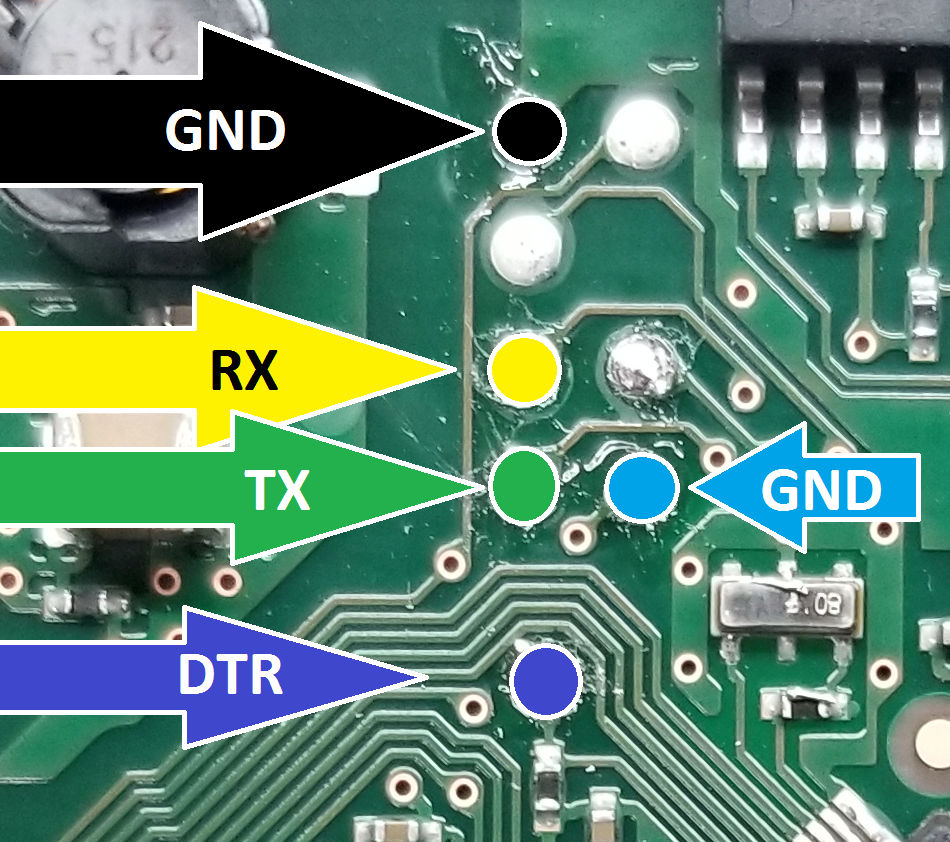

1.Сначала подключаить все соеденения как на картинке, затем подать питание на панель (включить блок питания). Ток потребления составляет 0.389-0.400А.

2.Нажать кнопку . Модуль вычитает Work Flash (Bekap сохраняется автоматически). Текущий пробег отобразится в программе.

3.Ввести новый пробег в окно программы и нажать кнопку .

Для проверки значения достаточно отключить пин "DTR" и включить питание на панель.

В модуле имеется возможность для чтения и записи Work Flash. Для этого воспользуйтесь соответствующими кнопками в окне программы.

clip0171



clip0172



Панели приборов VDO данным модулем не поддерживается.

Для работы с данными панелями используйте модуль Toyota Camry V70 NEC R7F7014x.

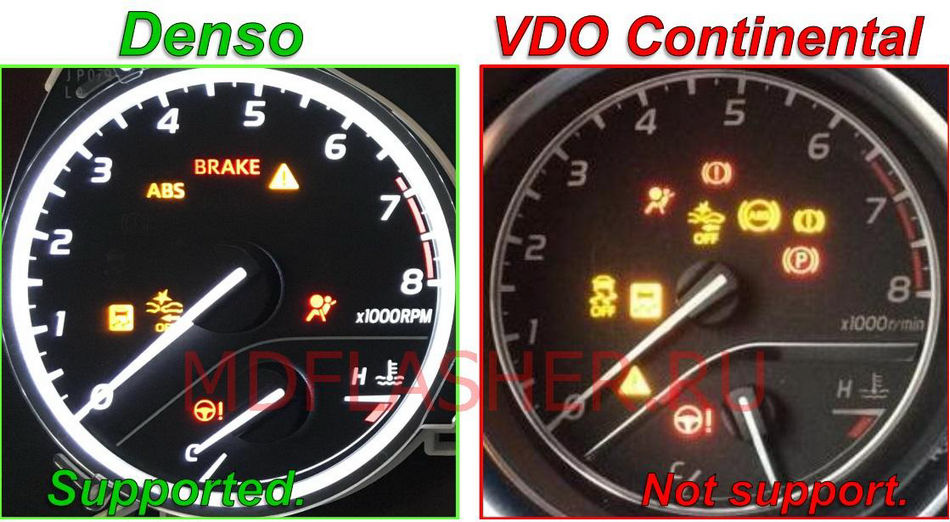

Внешний вид и различия панелей приборов Denso и VDO.





clip0173

Вы также можете ознакомиться с видео работы данным модулем на нашем канале. Toyota Camry 2018+ Denso

Работа с VDO Continental поддерживается другим модулем по OBDII
