Subaru SRS



Subaru SRS

Subaru SRS Denso H8SX

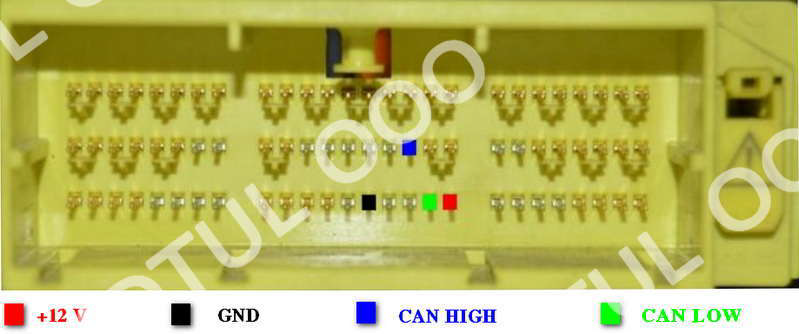

Подключение к блоку SRS Denso H8SX Subaru вариант 1

clip0508

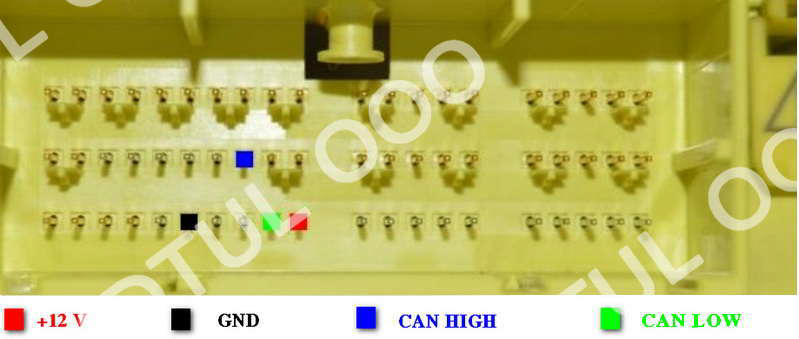

Подключение к блоку SRS Denso H8SX Subaru вариант 2

clip0509

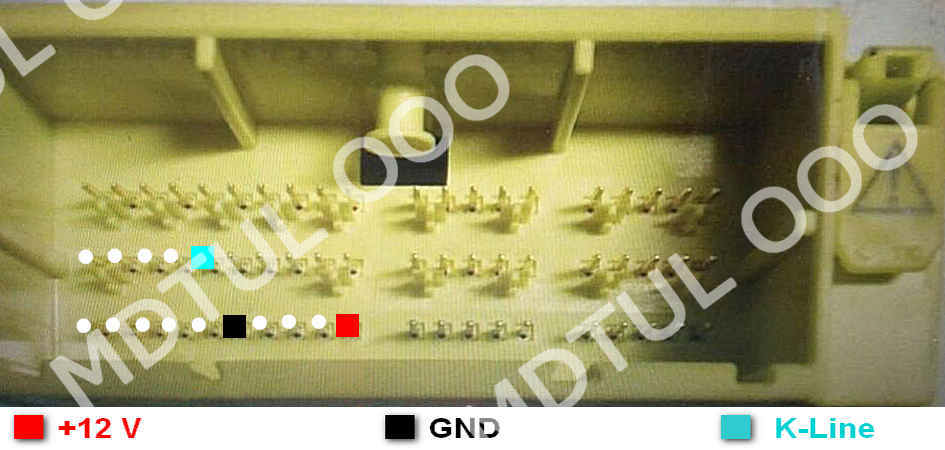

Subaru SRS H8Sx K-Line Подключение к блоку SRS Denso H8SX Subaru K-Line

clip0510





Subaru SRS Denso H8SX ver. 2

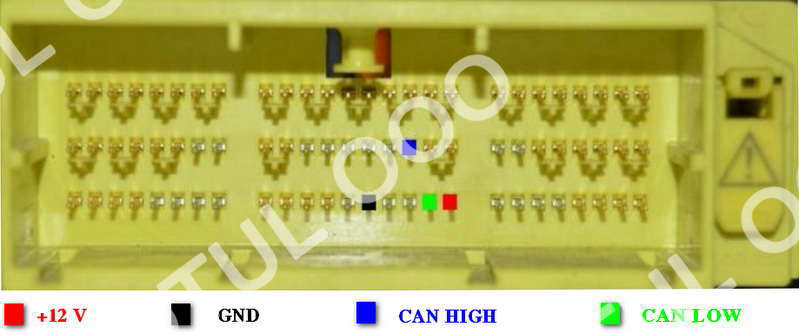

Подключение к блоку SRS Denso H8SX Subaru вариант 1

clip0511

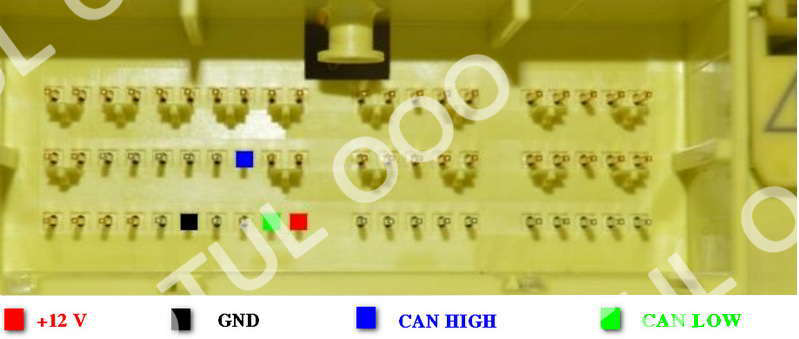

Подключение к блоку SRS Denso H8SX Subaru вариант 2

clip0512





Варианты плат блоков SRS и способы их перевода в режим boot mode.

Перевод в режим boot_mode блока SRS Subaru с процессором Renesas H8SX 1723.

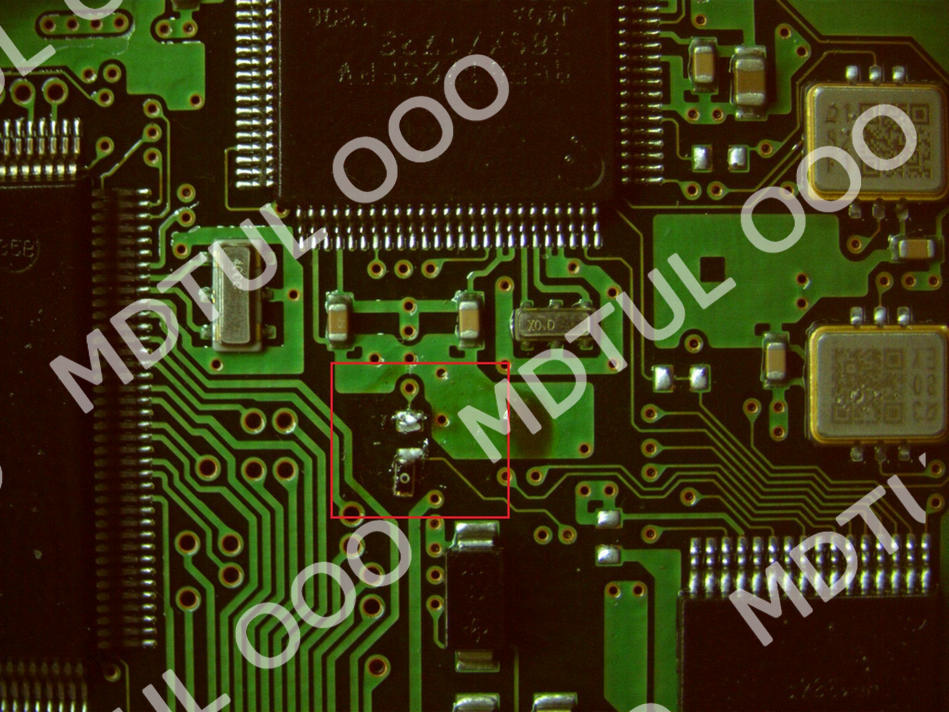

Место установки нулевого сопротивления.

clip0513

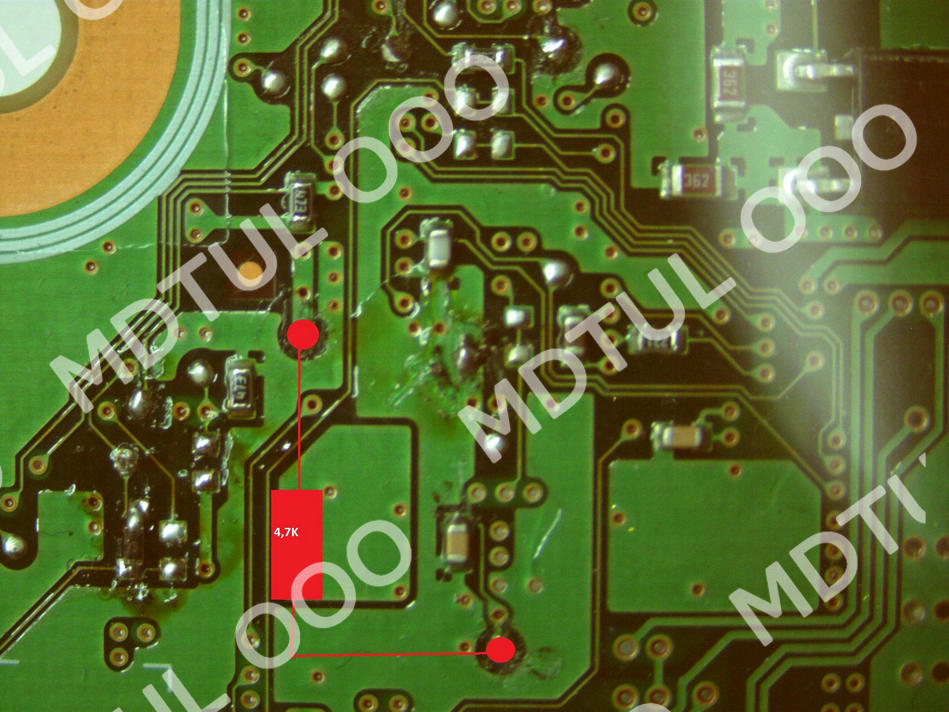

Место установки дополнительного сопротивления.

clip0514
