SRS Renault SPC 560
Модуль предназначен для удаления данных о столкновении (Crash Data) в блоках управления подушками безопасности (SRS Airbag*) фирм Temic и Continental, основанных на процессорах ST SPC560. Данные блоки устанавливаются на автомобили Renault Duster 2, Renault Stepway 2, Renault Logan 2, Lada X-RAY. Модуль позволяет также прочитать и удалить ошибки в этих блоках. Также в модуль включена возможность производить смену конфигурации в блоках на процессорах ST SPC560. Модуль также можно использовать в случае замены блока на автомобили с другой комплектацией, для отключения лишних компонентов после очистки Crash Data и т.п.
Например. У вас есть блок, в котором не можете почистить Crash Data. Вы берете дамп от подобного блока, заливаете его в ЭБУ сторонними средствами и далее уже с помощью модуля делаете нужную вам конфигурацию.
Дополнительно в модуль включена возможность производить смену конфигурации в блоках на процессорах Motorola 9s12XDT384и с внешней eeprom 95640. Данные блоки устанавливались на автомобили Renault Fluence III и Renault Megane III.
Работа может производится как через диагностический разъем автомобиля, так и на столе при соответствующем подключении блока. Для работы необходимо наличие адаптера J2534. При работе с блоком на столе если используемый вами для работы адаптер J2534 не имеет внутренней подтяжки CAN BUS, то установите дополнительный резистор сопротивлением 120 Ом между шинами CAN High и CAN Low.
Запустите программу и подключите адаптер J2534 к свободному USB порту вашего компьютера. Нажмите Настройки, в открывшемся окне выберите пункт Настройка адаптера J2534 и в следующем открывшемся окне выберите J2534 устройство, которое используете для работы. Выбранный адаптер отобразится в нижней левой части основного окна программы. Выберите в программе модуль SRS Renault SPC, затем марку нужного вам блока SRS в соответствующей вкладке модуля (Temic или Continental).

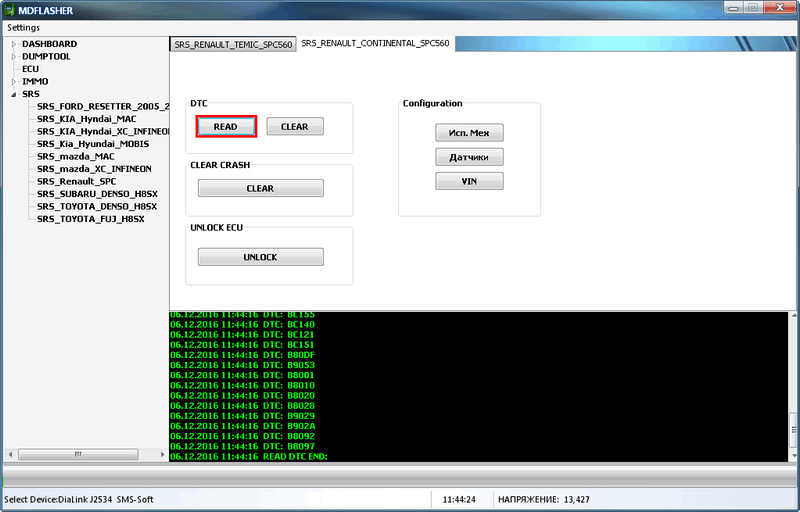

Нажмите кнопку Read . Если подключение произведено правильно, то в окне информации отобразятся идентификационные данные блока управления, а также ошибки и запись о Crash Data, при их наличии.
Для удаления данных о столкновении (Crash Data) нажмите кнопку CLEAR в разделе программы Clear Crash

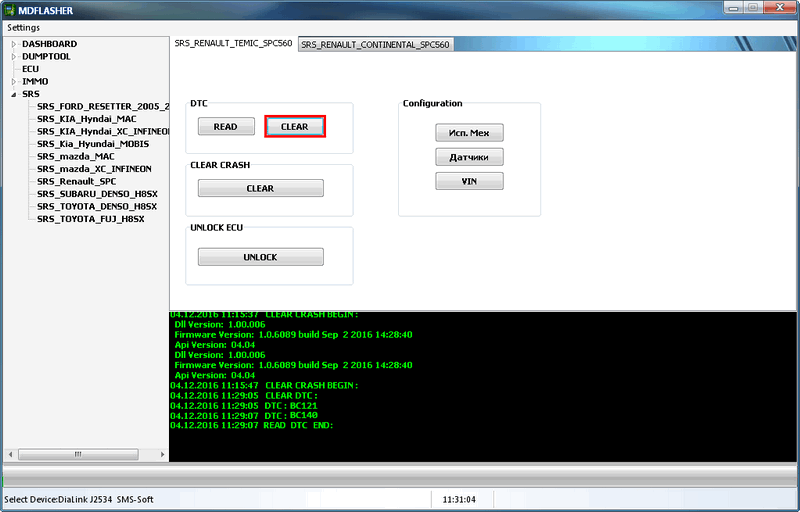

Программой автоматически будет очищен блок от Crash Data, о чем будет выведено соответствующее сообщение в информационном окне. После этого удалите ошибки, нажав кнопку CLEAR в разделе программы DTC

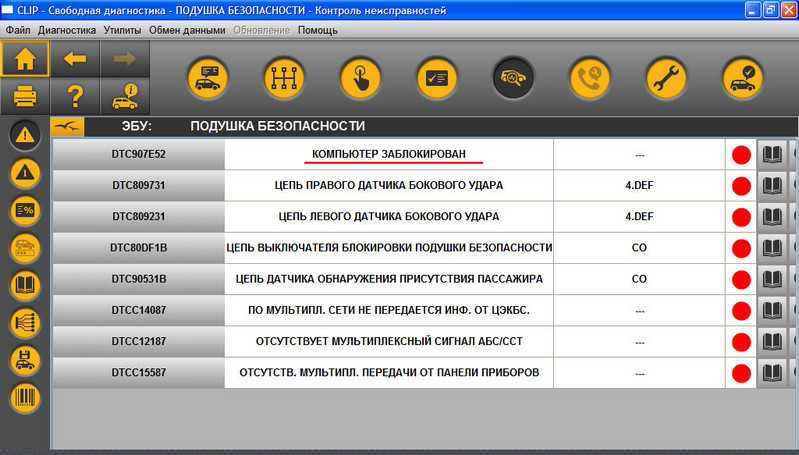

В результате срабатывания подушки безопасности блок управления подушками безопасности может оказаться заблокированным, что делает невозможным его нормальное функционирование, удаление ошибок и т.д.

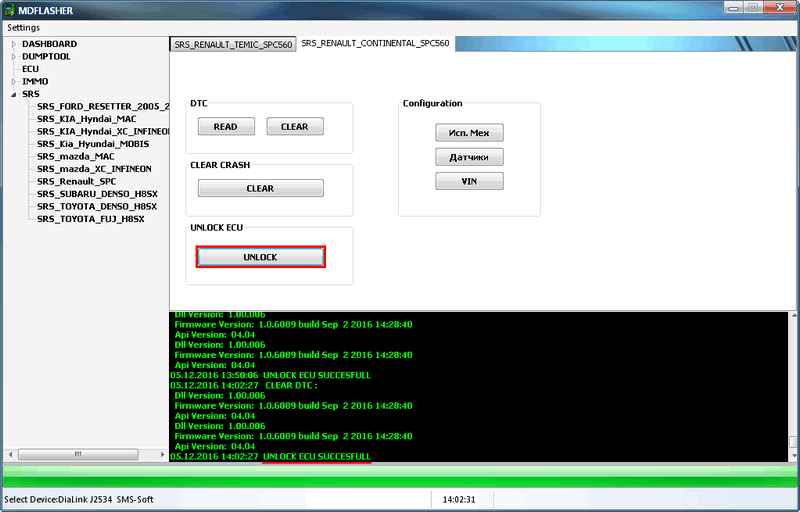

Если у вас нет дилерского прибора CAN Clip, то для разблокировки блока управления подушками безопасности нажмите кнопку UNLOCK . Блок будет разблокирован о чем будет выведено соответствующее сообщение в информационном окне.
Дополнительно модулем можно производить смену конфигурации в блоках, отключить или подключить датчики и исполнительные механизмы системы SRS, переписать VIN блока рулевого управления, блока SRS или панели приборов, что дает возможность использовать эти детали от других автомобилей.
Для смены конфигурации исполнительных механизмов сначала нажмите кнопку Исп.Мех .
В открывшемся окне программы нажмите кнопку Read Cohfig для чтения текущей конфигурации.

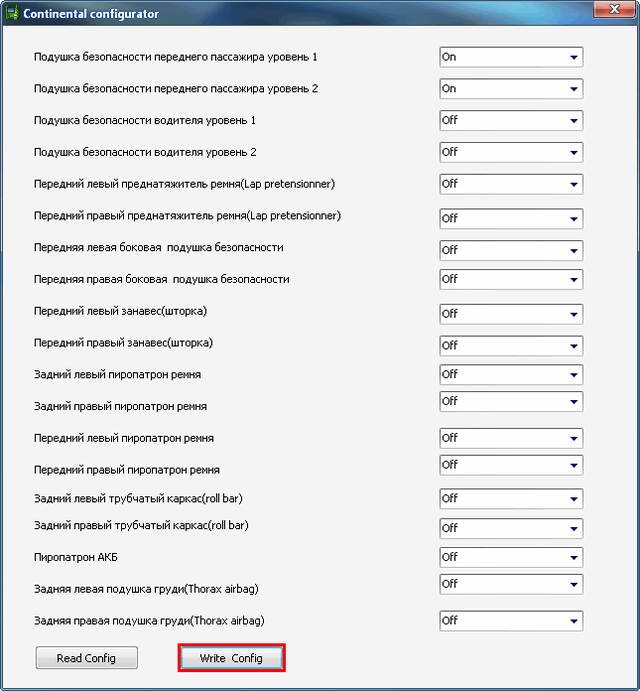

Отключите не нужные и включите нужные вам исполнительные механизмы соответствующими переключателями и нажмите кнопку Write Cohfig для того, чтобы записать изменения в блок.
Для смены конфигурации датчиков системы SRS сначала нажмите кнопку ДАТЧИКИ.

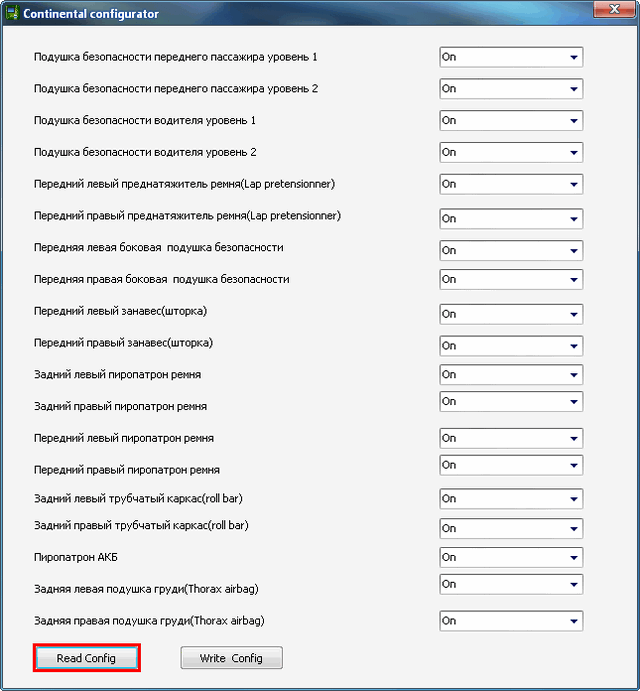

В открывшемся окне программы нажмите кнопку Read Cohfig для чтения текущей конфигурации

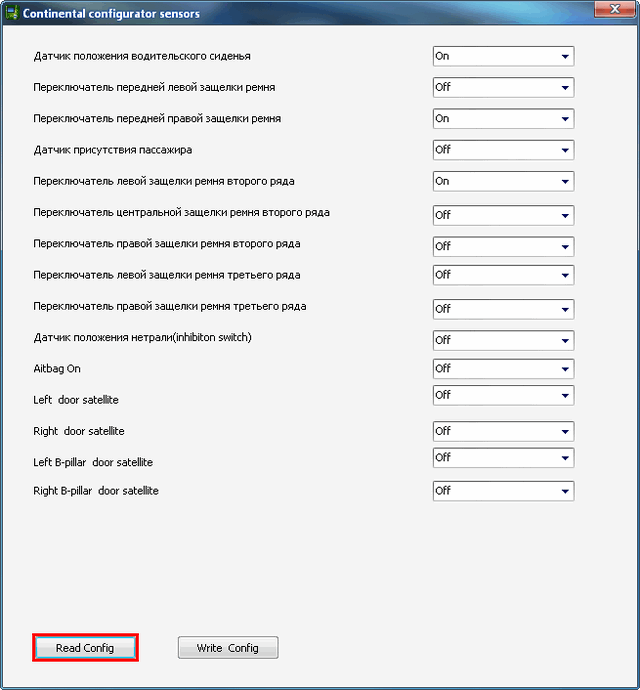

Отключите не нужные и включите нужные вам датчики соответствующими переключателями и нажмите кнопку Write Cohfig для того, чтобы записать изменения в блок.

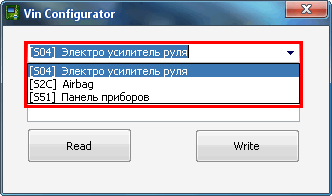

Для того, чтобы переписать VIN блока рулевого управления, блока SRS или панели приборов нажмите кнопку VIN

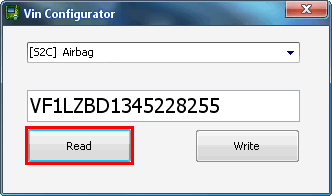

В открывшемся окне выберите блок автомобиля, в котором нужно прочитать или переписать VIN и нажмите кнопку Read.
Программа прочитает текущий VIN данного блока и отобразит его в соответствующем поле.
Измените VIN в этом поле на нужный вам и нажмите кнопку Write

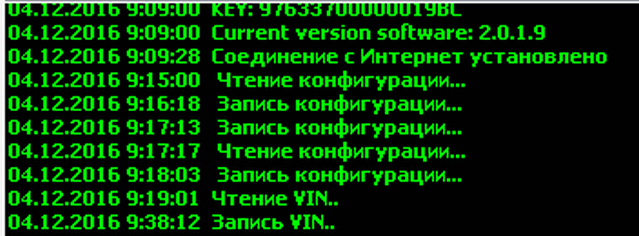

Все выполняемые операции будут отображаться в окне информации.
Важно:
После всех операций по смене конфигурации необходимо очистить ошибки в блоке.
Внешний вид блока SRS Renault Fluence III

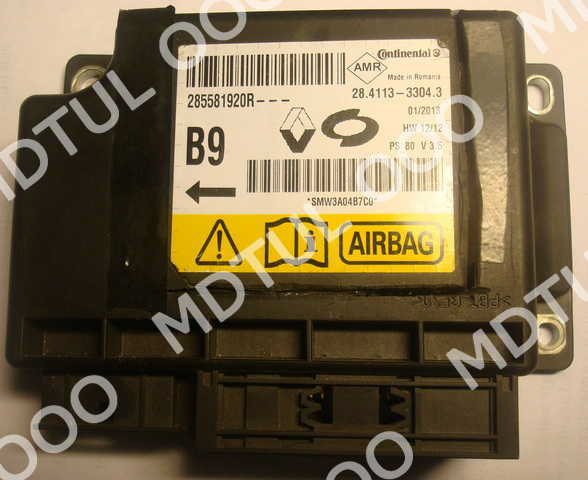

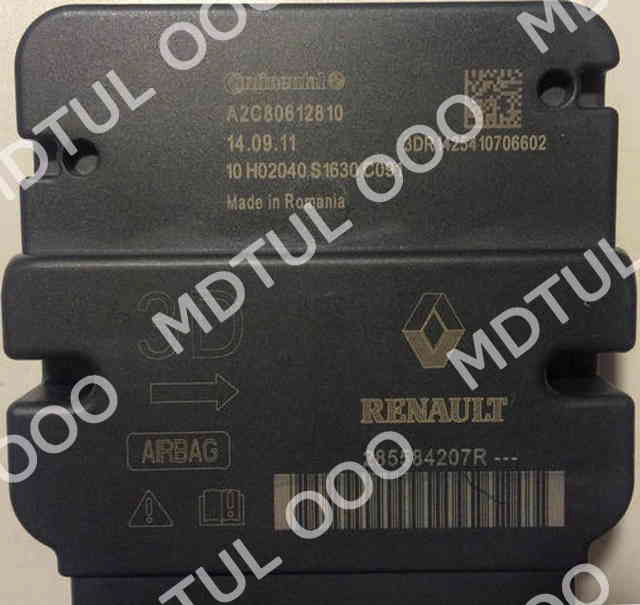

Внешний вид блока SRS Continental A2C80612810 SPC560P50L3. Renault Logan 2

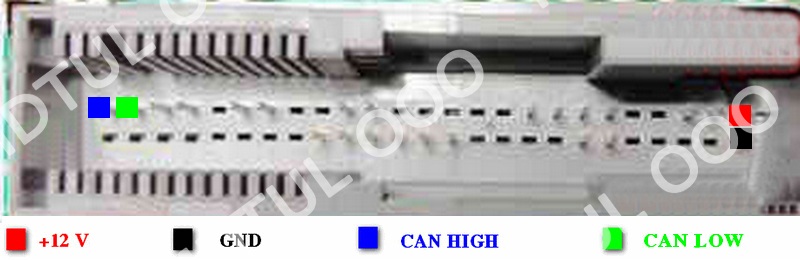

Подключение на столе блока SRS Renault Fluence III

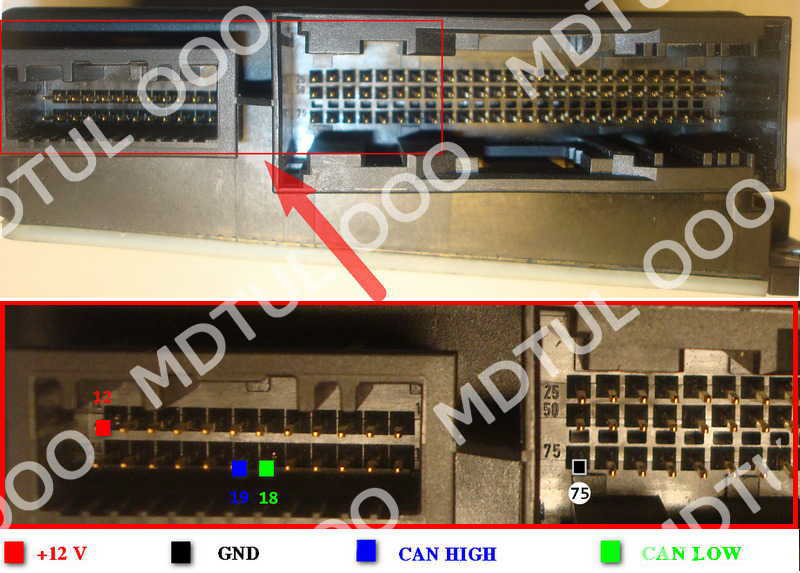

Подключение на столе блока SRS Continental Renault Logan 2, Daster 2
E:\BCM VESTA\Project 9 CFLASH program example\Example_MPC5643L-Flash_program_simple_v0_0_CW210\MPC5643L-Flash_program_simple_v0_0_CW210\src
Подключение на столе блока SRS Continental Renault Captur
