Данный модуль позволяет работать через разъем OBDII по CAN шине и K Line с блоками управления бензиновых двигателей,
устанавливаемых на автомобили KIA и HYUNDAI.
Данный модуль позволяет производить чтение и запись калибровок и управляющей программы через OBDII разъем автомобиля для ЭБУ
SIMK-43 Размер прошивок FLASH памяти 512 КБ (524 288 байт)
SIM2K-47 Размер прошивок FLASH памяти 512 КБ (524 288 байт)
Внимание! Для работы в режиме K Line с адаптерами(например Scanmatik,Chipsoft Pro, CarDaq), которые работают через мультиплекс,
необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.
Функционал модуля:
1. Basic functions.
Позволяет производить чтение Идентификационных данных, чтение ошибок и очистку ошибок.
2. Flash.
Позволяет производить чтение/запись Флеш и пересчет контрольных сумм при записи Флеш в ЭБУ.

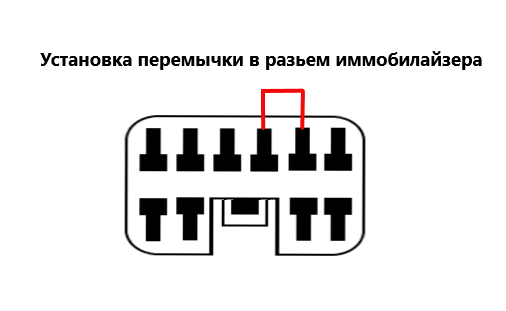

Если во время работы возникает ситуация, при которой блок иммобилайзера мешает обмену загрузчика с ЭБУ, рекомендуется производить работу с блоком "На столе", либо перемкнуть диагностическую линию в блоке иммобилайзера.
Время чтения 8- 20 минут.
Время записи 2 - 5 минут.
Если при записи возникла ошибка, то выключите и снова включите зажигание и повторите запись.
Данные ЭБУ возможно перепрограммировать работая на столе. Схемы подключения предоставленны ниже.

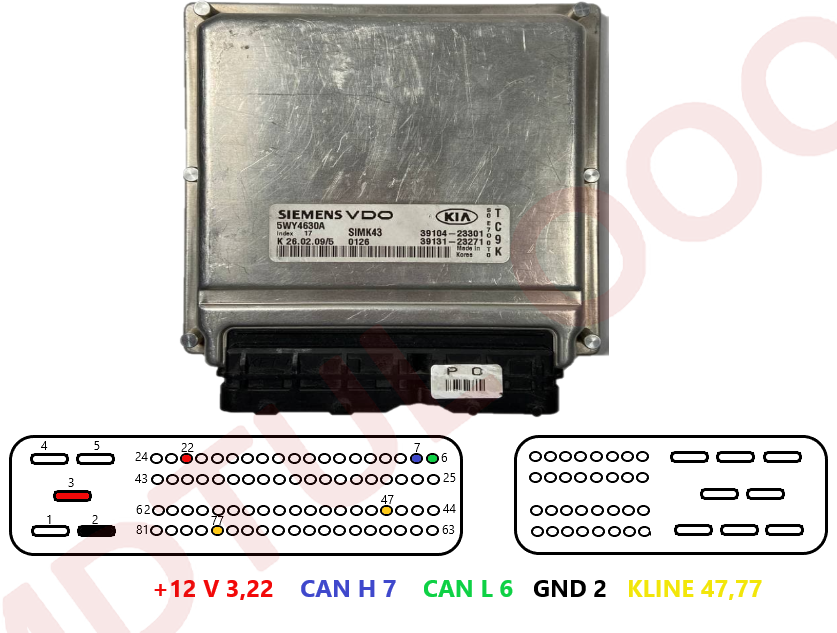

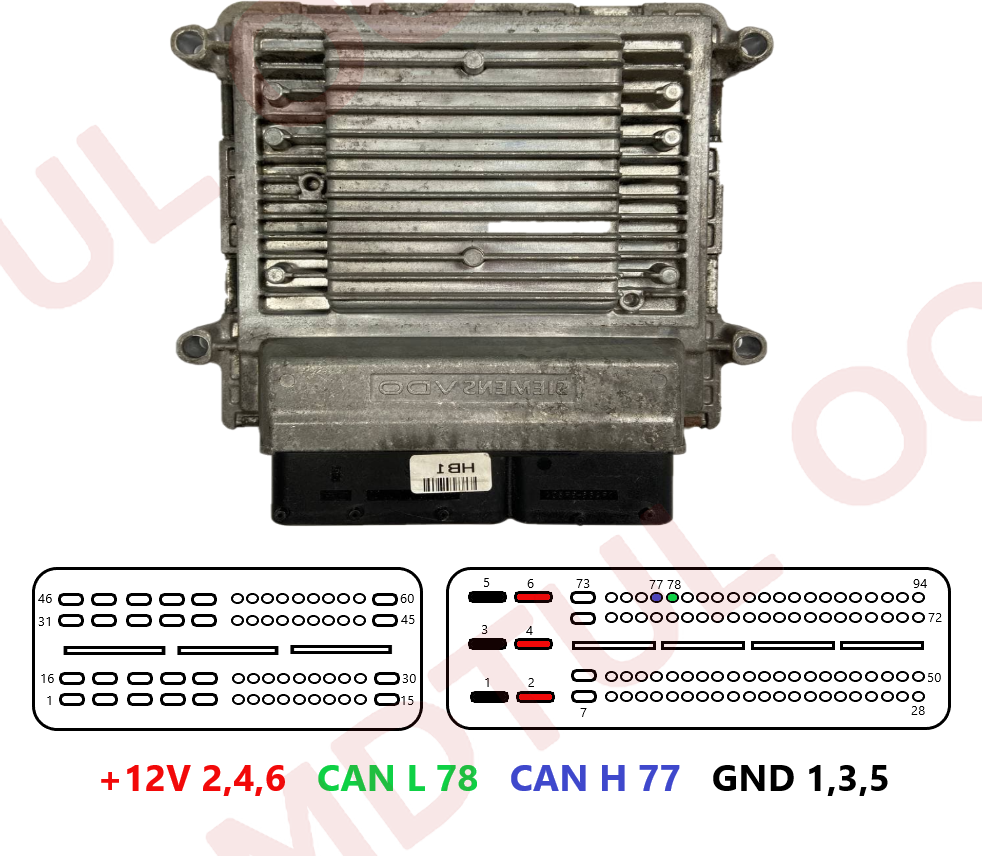

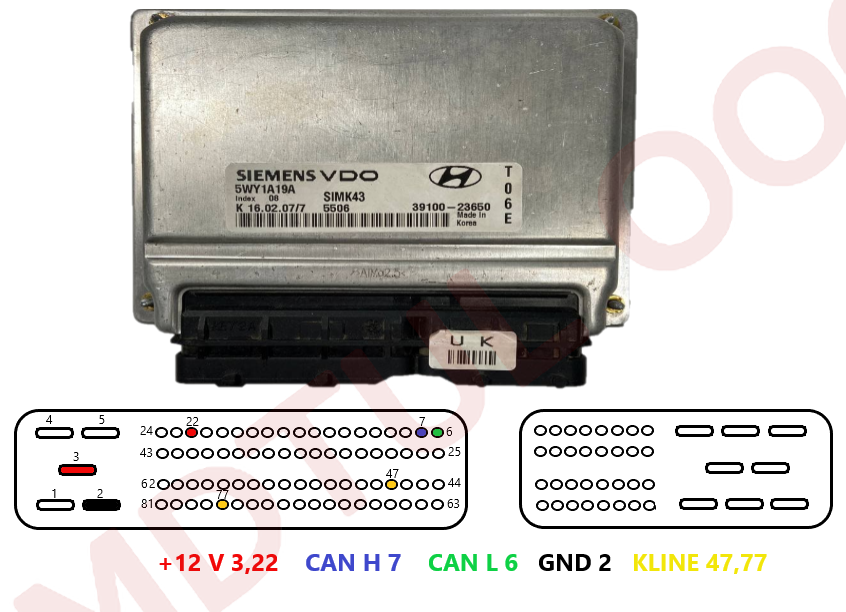

Cхема подключения на столе:
