ВАЖНО!

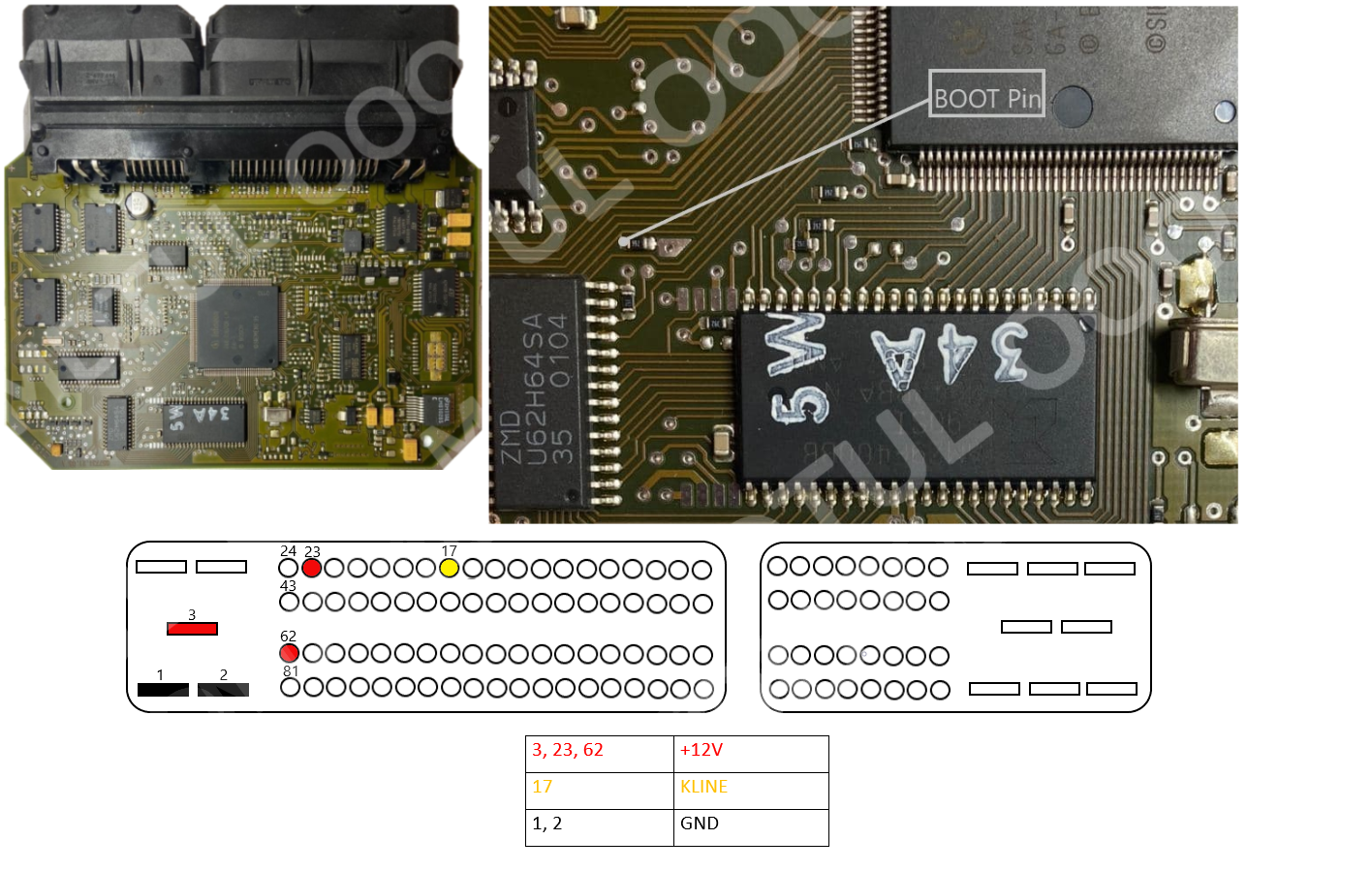

Для перевода ЭБУ в BSL режим необходимо до подачи питания замкнуть BOOT PIN на массу через резистор номиналом 4.2кОм..6.8кОм
Схема подключения на столе.
|
<< Click to Display Table of Contents >> Navigation: J2534 Адаптер > BSL_MODE > BSL_C167 > SIEMENS Simos 3.x > Simos 3.2A |
ВАЖНО!
Для перевода ЭБУ в BSL режим необходимо до подачи питания замкнуть BOOT PIN на массу через резистор номиналом 4.2кОм..6.8кОм
Схема подключения на столе.
