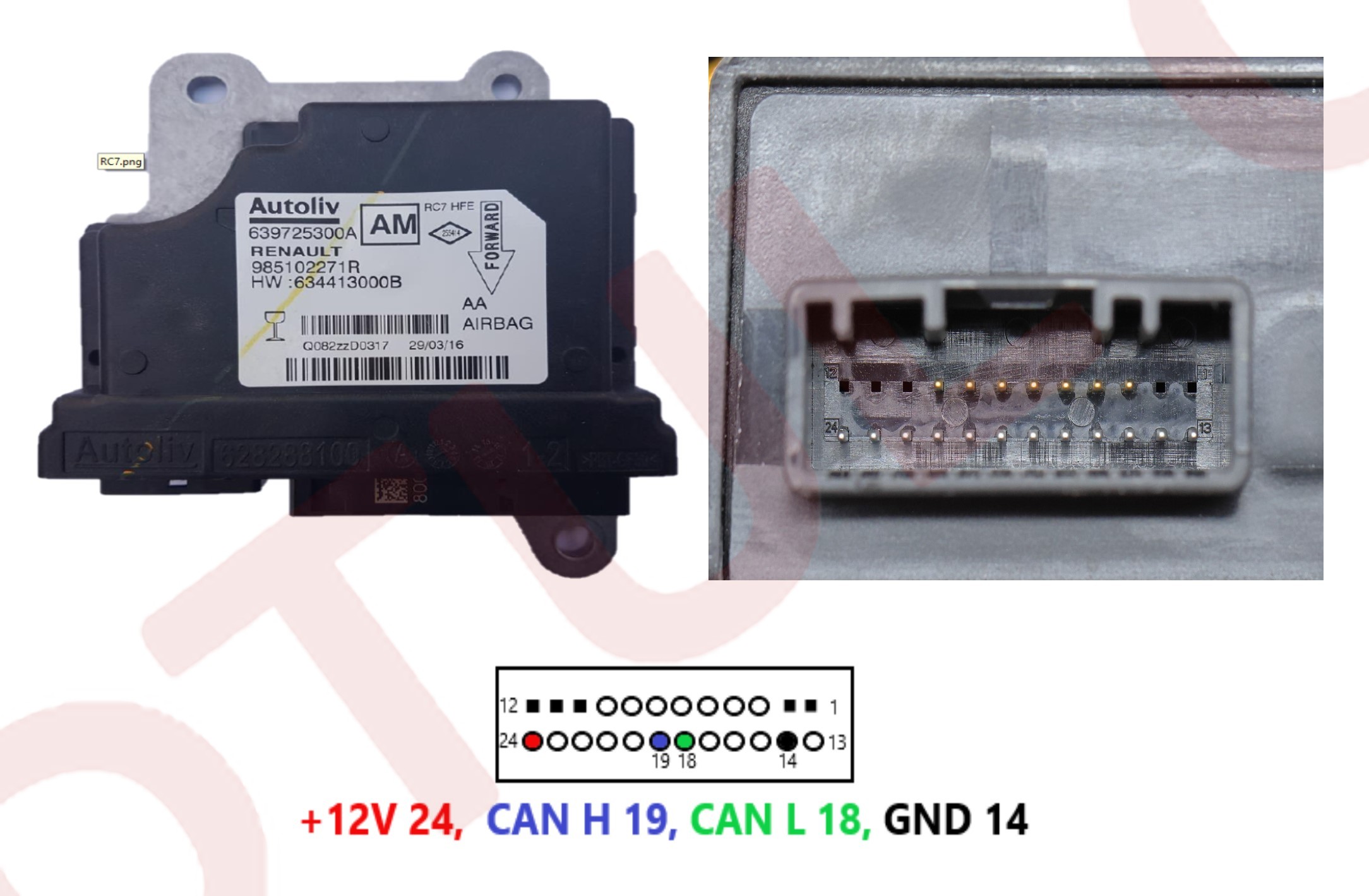

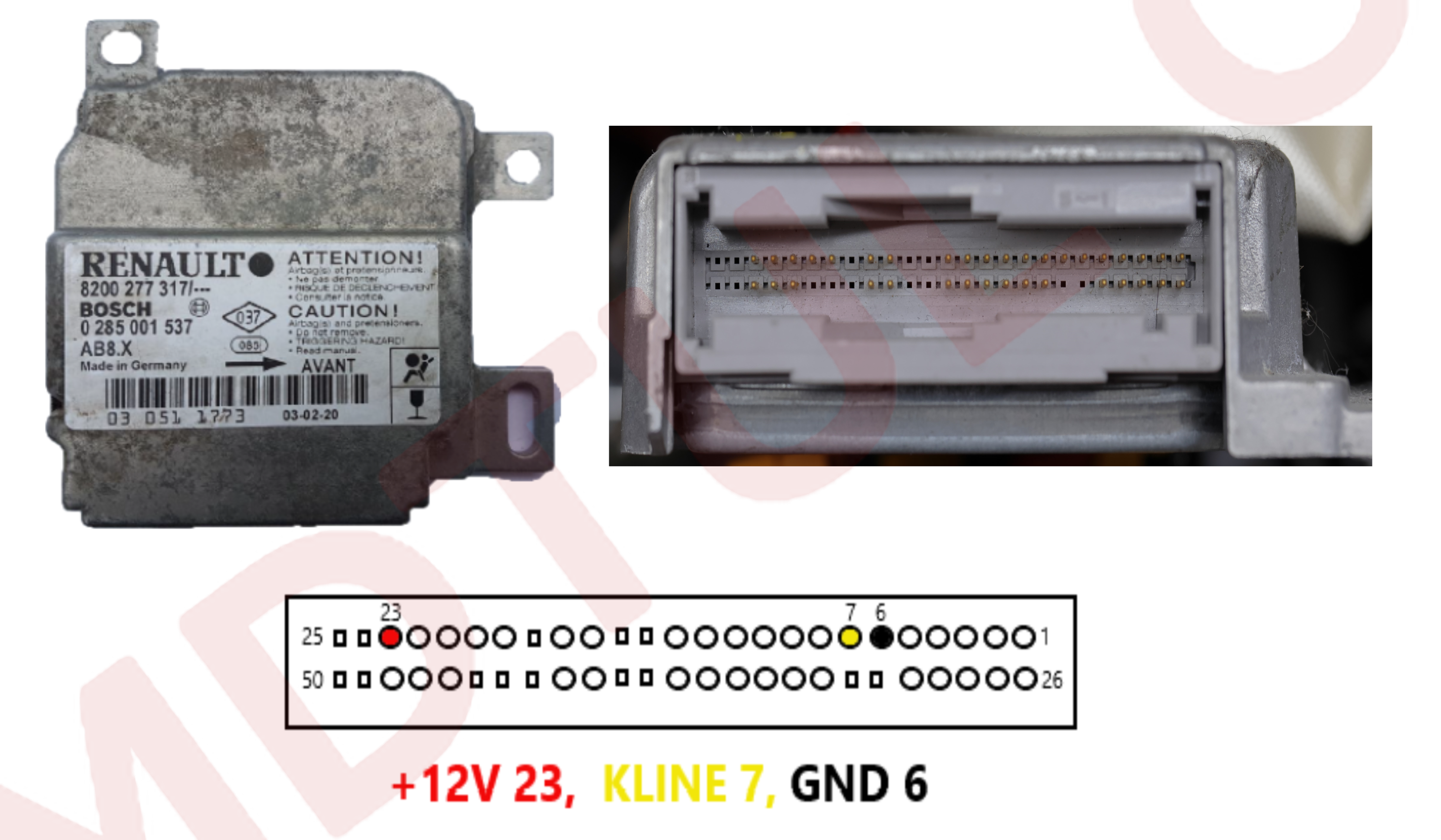

Renault SRS



SRS Renault Motorolla+95640



Внешний вид блока SRS Renault Fluence III

clip30352











Подключение на столе блока SRS Renault Fluence III



clip30353











SRS Renault SPC 560

Внешний вид блока SRS Renault Fluence III



clip30354







Внешний вид блока SRS Continental A2C80612810 SPC560P50L3. Renault Logan 2

clip30355



Подключение на столе блока SRS Renault Fluence III

clip30356





Подключение на столе блока SRS Continental Renault Logan 2, Daster 2

clip30357



Подключение на столе блока SRS Continental Renault Captur

clip30358









SRS Renault Temic K-Line

Внешний вид блока SRS Continental Renault Temic

Renault Logan 1, Renault Daster 1

clip30359





Подключение на столе блока SRS Continental Temic Renault Logan 1, Renault Daster1

clip30360

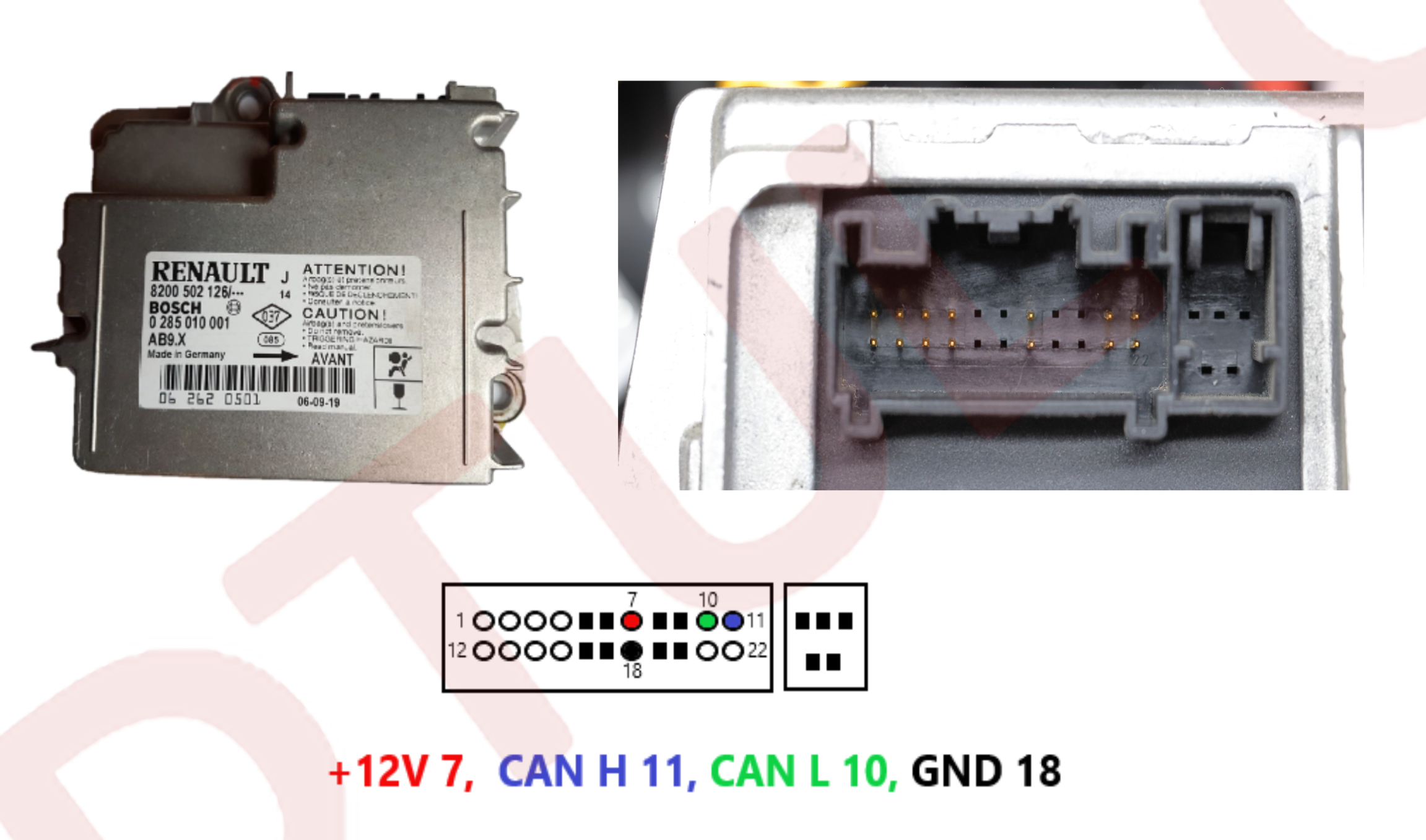

Подключение на столе блока SRS Autoliv Renault Megane

clip30361

7 - +12V 18 – GND 10 - CAN-L 11 - CAN-H



Внешний вид блока SRS Autoliv Renault Megane II

clip30362

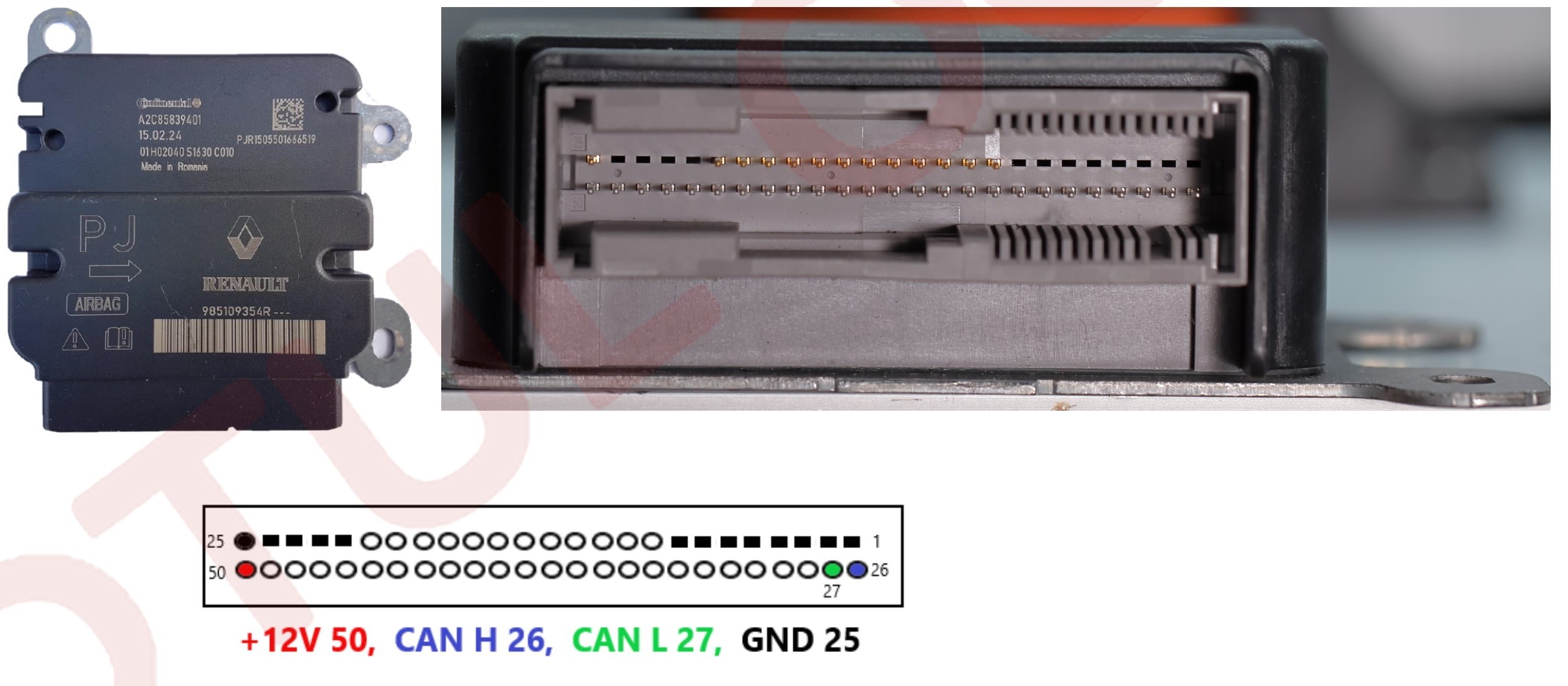

Подключение на столе блока SRS Autoliv Renault TWINGO II (X44) / KANGOO II (X61)

clip30363

50 - +12V 25 – GND 27 - CAN-L 26 - CAN-H



Внешний вид блоков

clip30364     clip30366



Подключение на столе блока SRS MASTER III (2010+) / OPEL MOVANO-B (2010+)

MODUS Ph2 (2007+) / CLIO III Ph2 (2008+) AUTOLIV AIRBAG COMPUTER RC5_P1_P2

clip30367

7 - +12V 18 – GND 10 - CAN-L 11 - CAN-H



Внешний вид блока SRS Autoliv Renault CLIO III Ph2

clip30368

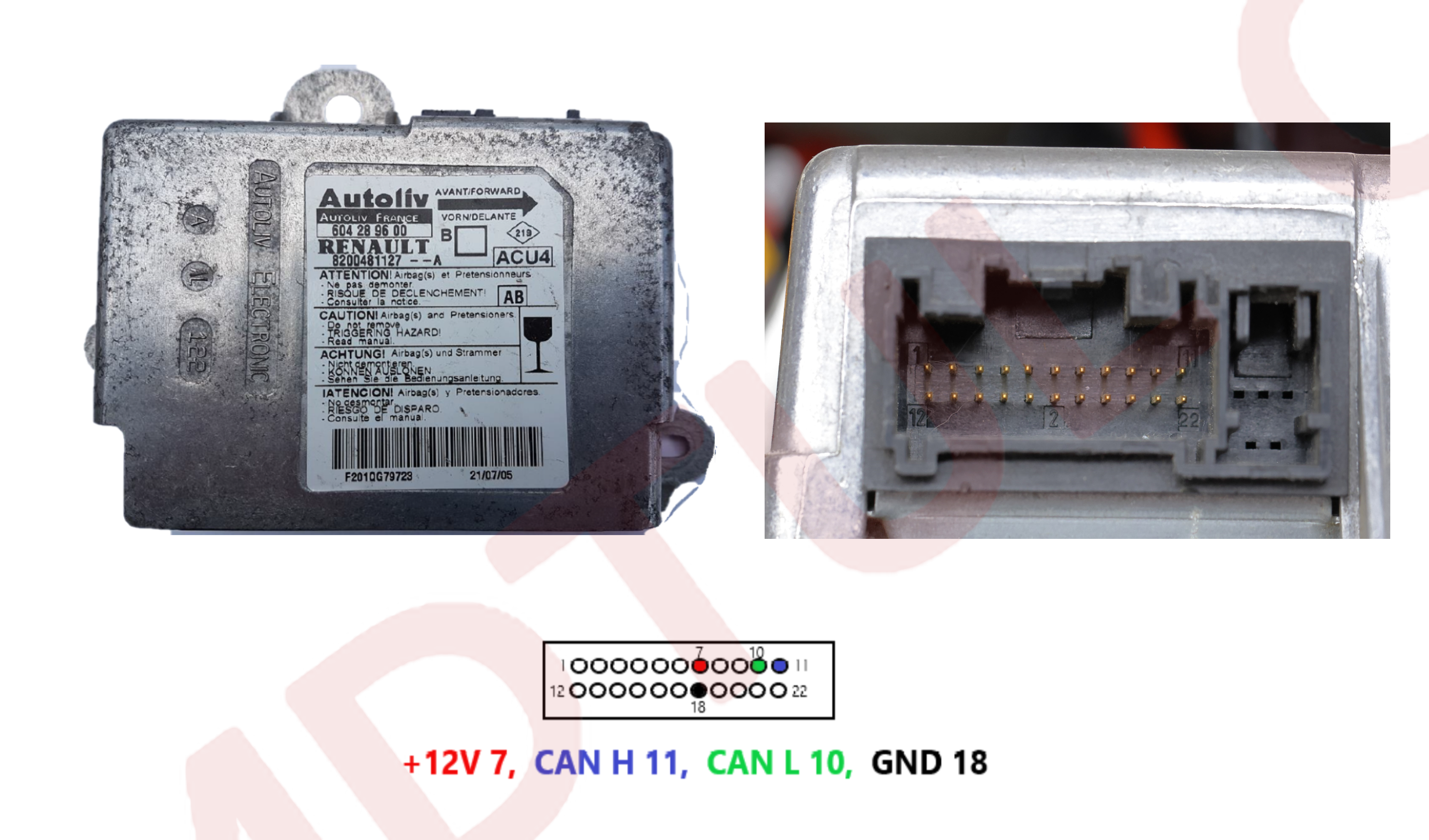

Подключение на столе блока SRS Autoliv ACU4 Renault MEGANE II / SCENIC II (2002-2009)

clip30369

7 - +12V 18 – GND 10 - CAN-L 11 - CAN-H





Расположение разъема для подключения на блоке SRS Autoliv Renault Megane II

clip30370



Внешний вид блока SRS Autoliv Renault Megane II

clip30371

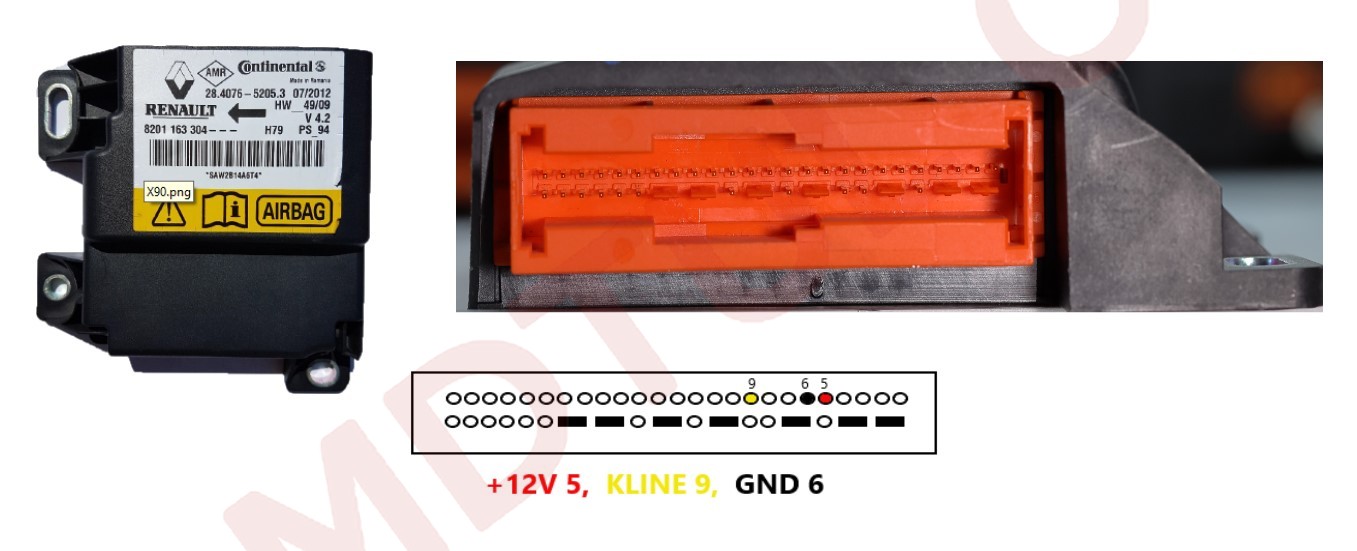

Подключение на столе блока SRS TEMIC-CONTINENTAL Renault LOGAN (X90) / DUSTER (H79) /

SANDERO с оранжевым разъёмом

clip30372

5 - +12V 6 – GND 9 - K-Line



Внешний вид блока SRS TEMIC-CONTINENTAL Renault LOGAN (X90) /

DUSTER (H79) / SANDERO с оранжевым разъёмом

clip30373

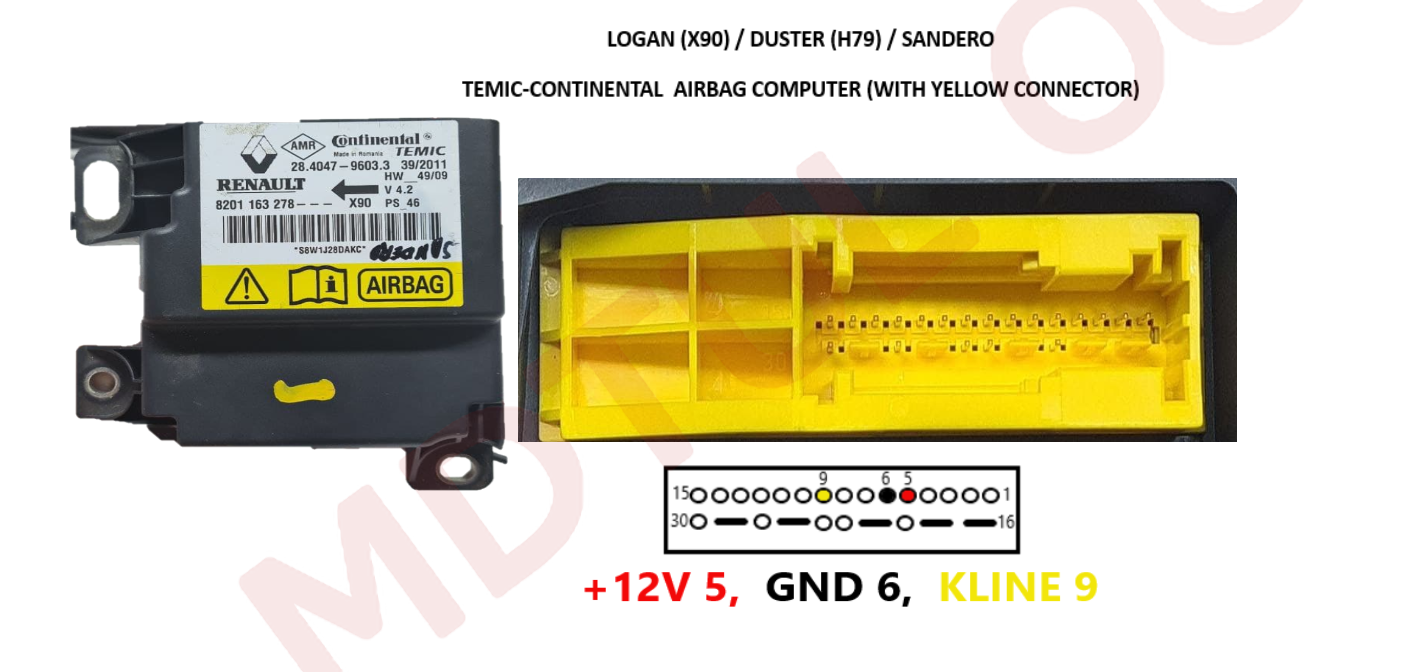

Подключение на столе блока SRS TEMIC-CONTINENTAL Renault LOGAN (X90) /

DUSTER (H79) / SANDERO с жёлтым разъёмом

clip30374

5 - +12V 6 – GND 9 - K-Line



Внешний вид блока SRS TEMIC-CONTINENTAL Renault LOGAN (X90) /

DUSTER (H79) / SANDERO с жёлтым разъёмом

clip30375



Подключение на столе блока SRS Autoliv Renault MEGANE III /

SCENIC III / FLUENCE / LATITUDE / LAGUNA III

clip30376

12 - +12V 75 – GND 18 - CAN-L 19 - CAN-H





Внешний вид блока SRS Autoliv Renault LAGUNA III

clip30377



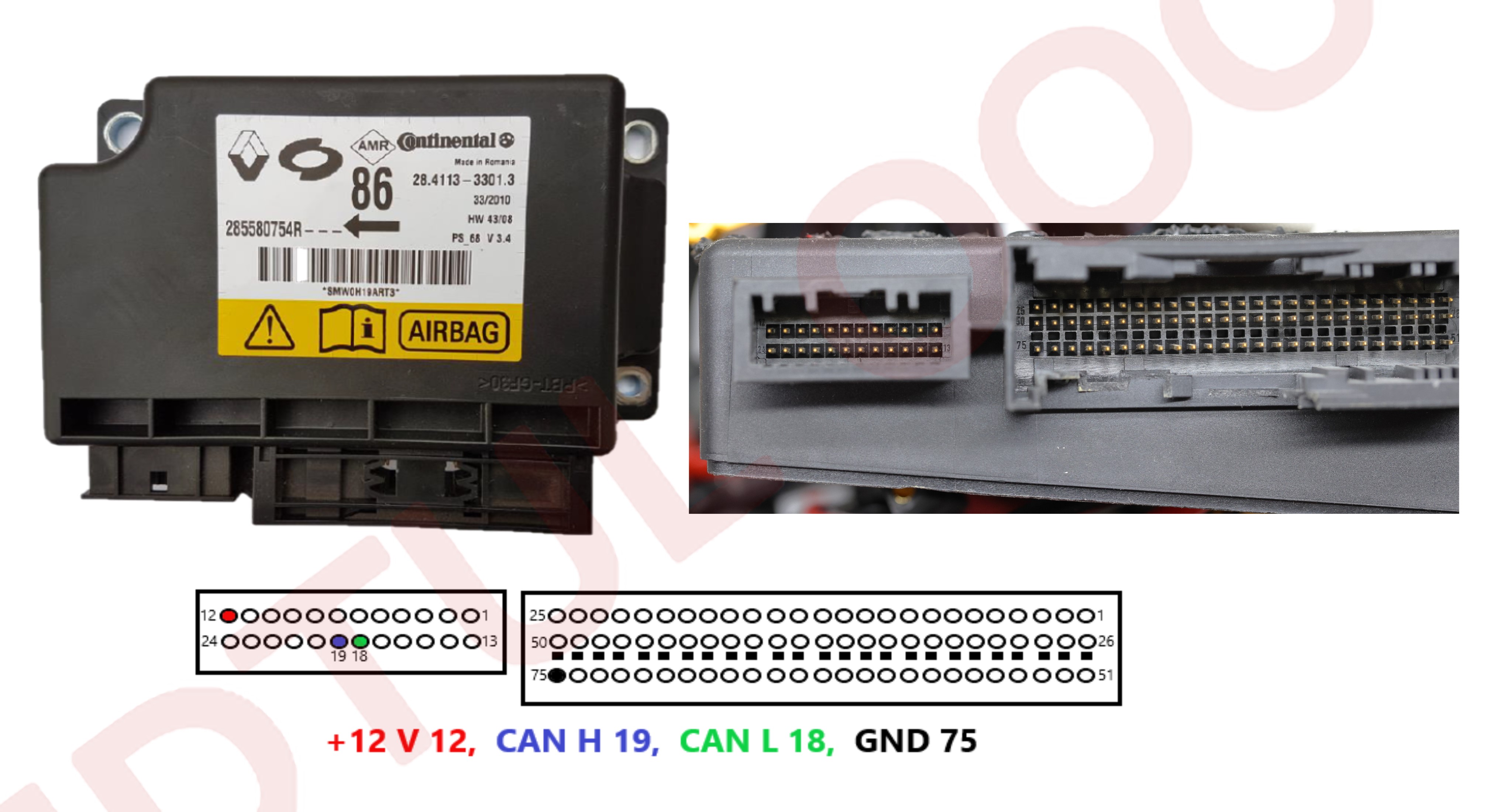

Внешний вид блоков SRS CONTINENTAL Renault MEGANE III, SCENIC III, FLUENCE, LATITUDE

clip30378
