Renault Dashboard



Renault Fluence/Megane III Fujitsu

Внешний вид панели Renault Fluence

Renault Megane III 2 стрелки

clip0136





Внешний вид панели Renault Fluence

Renault Megane III 4 стрелки

clip0137





Описание работ по изменению пробега в блоке управления ABS

Открутите слева направо две трубки и отведите их в сторону. После этого ослабьте остальные трубки. Открутите три болта крепления блока ABS к кузову автомобиля и спокойно открутите все тормозные трубки.

clip0138





Извлеките блок с моторного отсека.

clip0139





Аккуратно снимите верхнюю крышку блока, поддев её скальпелем или отверткой.



clip0140





Вы получили доступ к микросхеме eeprom 95160.

clip0141

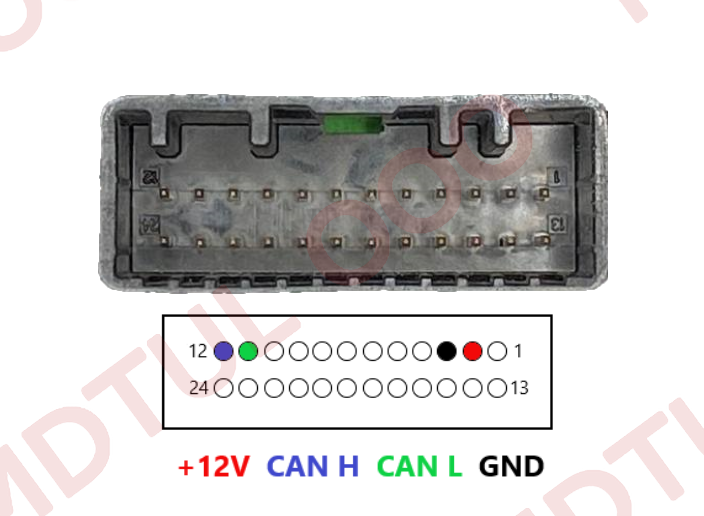

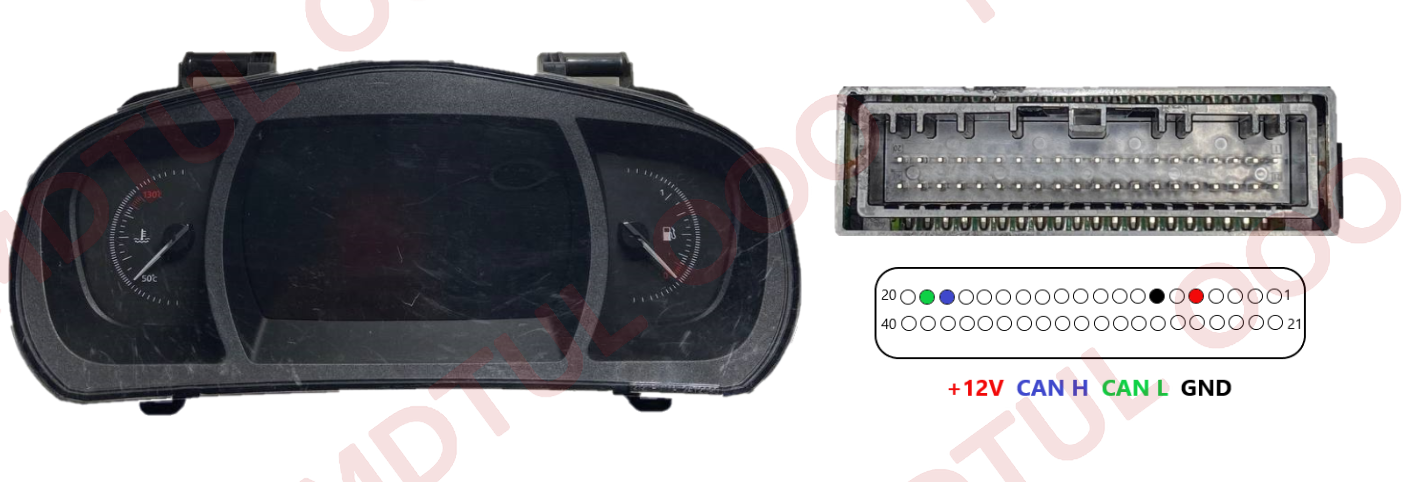

Подключение к панели приборов Renault Fluence, Megane III на столе

clip0142







Renault Captur

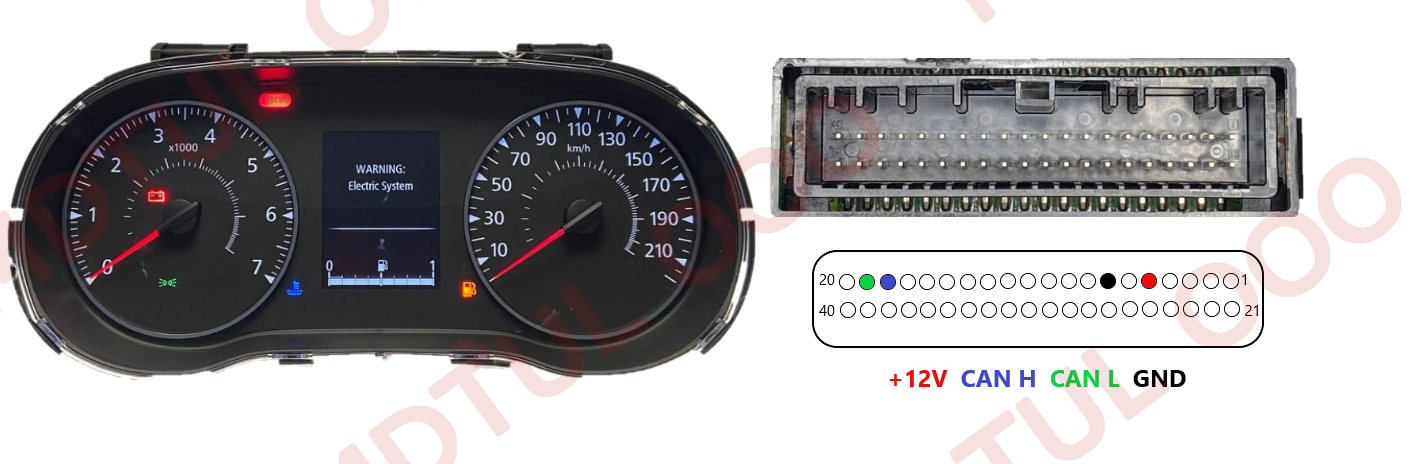

Внешний вид панели приборов Renault Captur

clip0143







Renault Koleos/Kangoo/Master

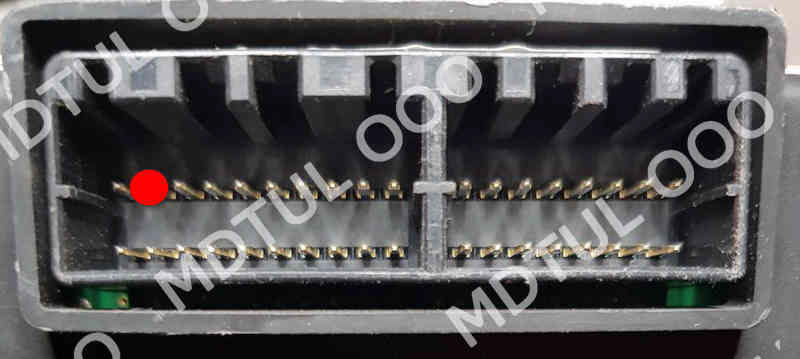

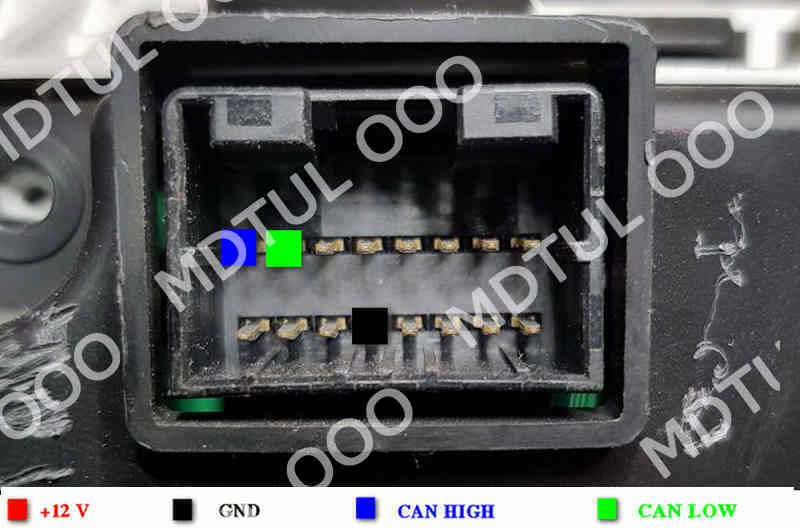

Подключение к панели приборов Renault Koleos на столе

clip0144





clip0145

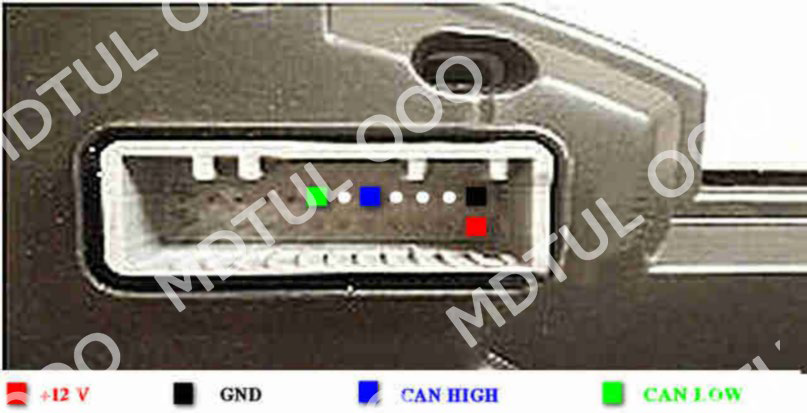

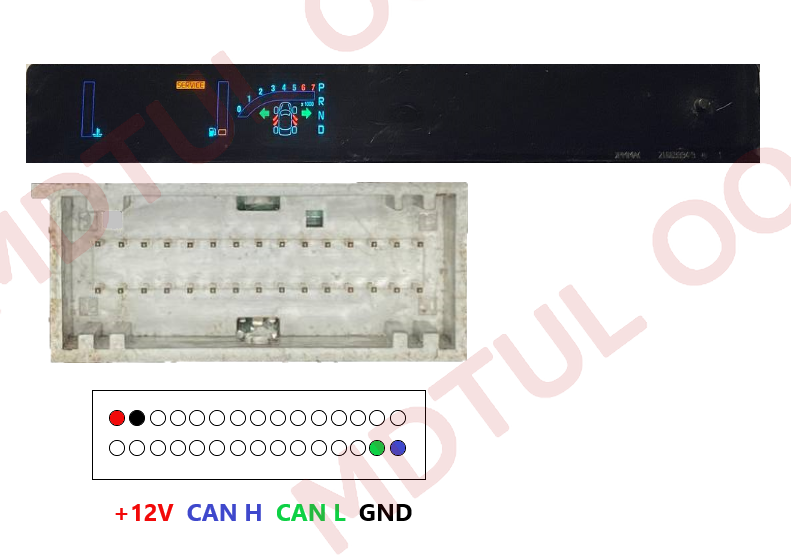

Подключение к панели приборов Renault Kangoo на столе

clip0146





Renault Megane II/Clio III

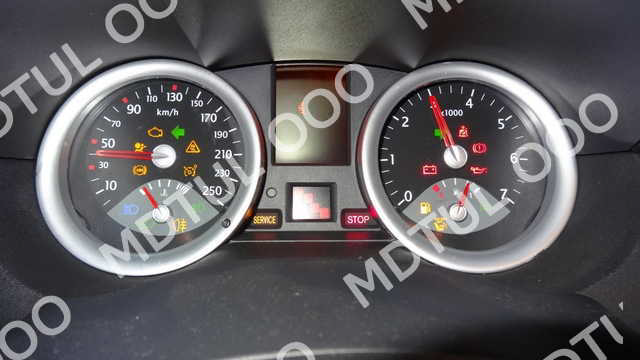

Внешний вид панели Renault Megane II c eeprom 93c56

clip0147

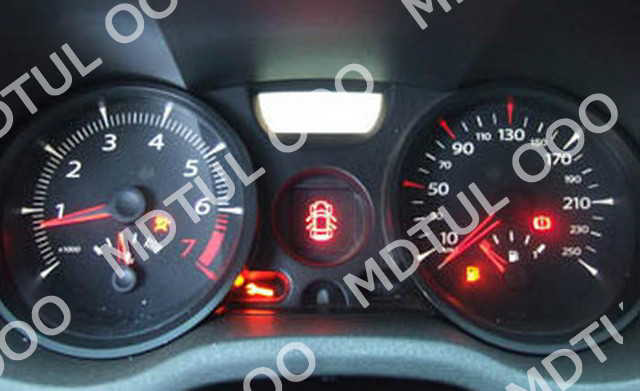

Внешний вид панели Renault Megane II c eeprom 24c04

clip0148

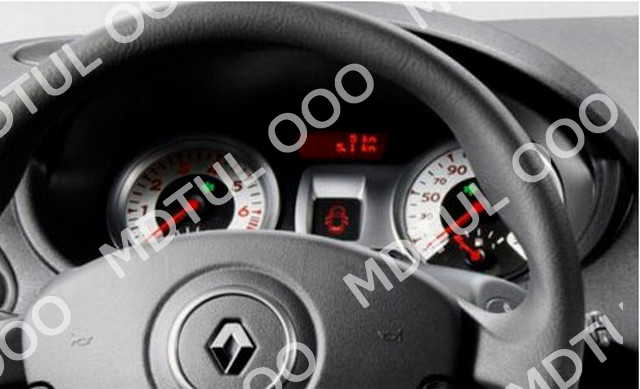

Внешний вид панели Renault Clio III c eeprom 24c04

clip0149

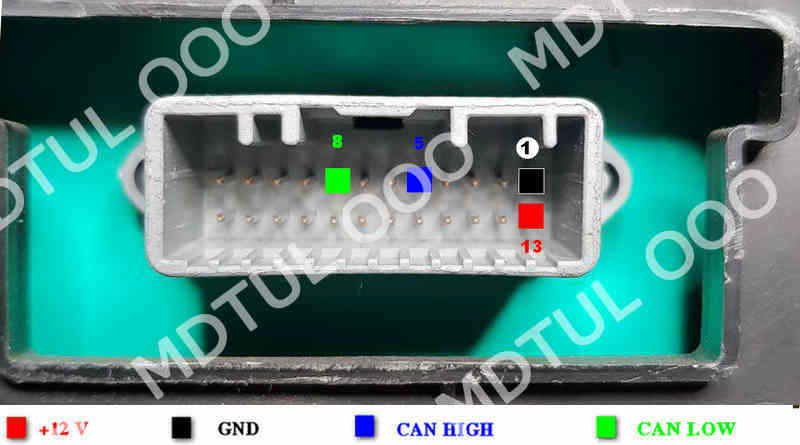

Подключение к панели приборов Renault Megane II с eeprom 24c04 на столе

clip0150

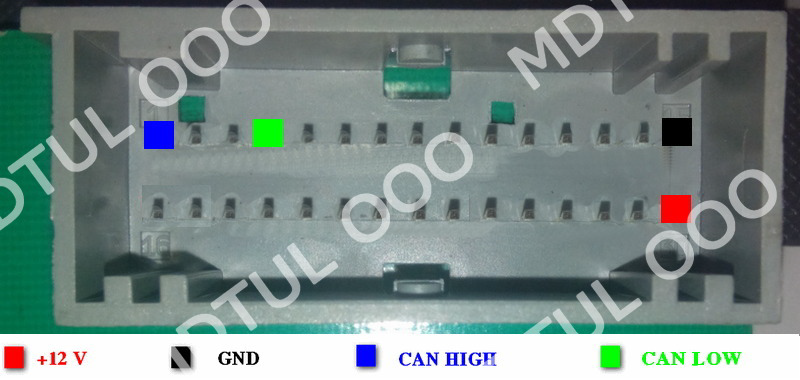

Подключение к панели приборов Renault Megane II с eeprom 93с56 на столе

clip0151





Подключение к панели приборов Renault Scenic II на столе

clip0152







Renault Motorola XHY 256

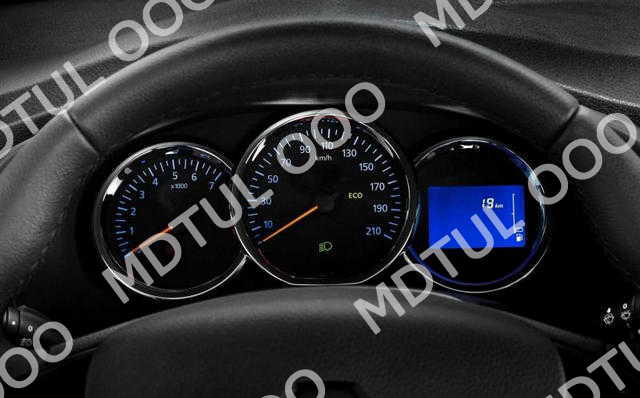

Внешний вид панелей Renault Logan2, Renault Sandero2, Renault Duster2

clip0153

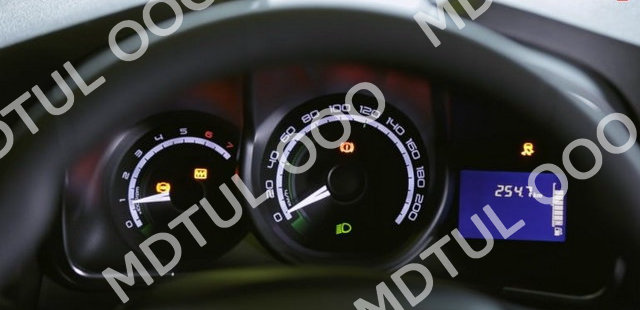

Внешний вид панели Lada X-RAY

clip0154







Подключение к панели приборов Renault Logan2 на столе

clip0155









Renault Motorola HC08 K-Line

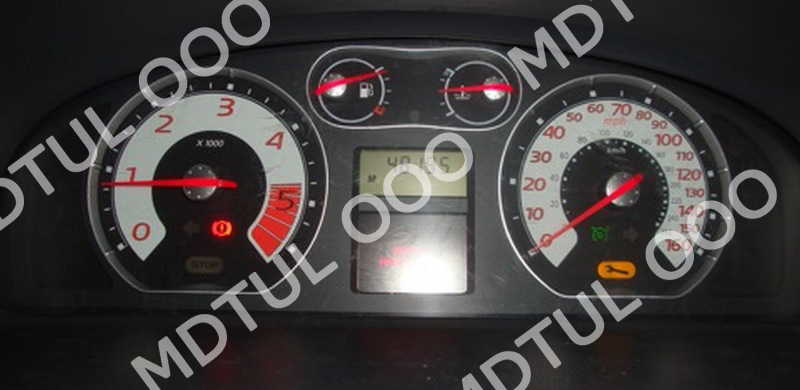

Внешний вид панели приборов

clip0156





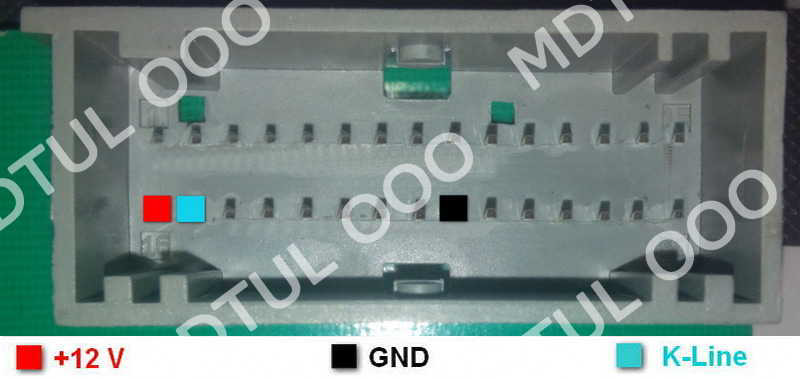

Подключение к панели приборов на столе

clip0157







Renault NEC 24C16

Внешний вид панели Renault Fiuence

clip0158







Внешний вид панели Renault Latitude

clip0159





Внешний вид панели Renault Koleos

clip0160





Подключение к панели приборов Renault Fluence на столе



clip0161
