Renault/VAZ ABS/ESP BOSCH OBDII

Renault/VAZ ABS/ESP BOSCH OBDII



Данный модуль позволяет работать через разъем OBDII по CAN шине с блоками ABS/ESP BOSCH 9.0-9.1 на базе микроконтроллеров TMS470, TMS570 с микросхемами EEPROM 95128/95320/95640 устанавливаемых на автомобилях концерна Renault, Dacia, Nissan, VAZ, что позволяет производить безопасную и полноценную работу по ремонту, восстановлению, замене данных блоков. Данные ЭБУ устанавливаются с 2014 года и по настоящее время.





image_2021-03-04_19-28-34







Функции модуля:



Идентификация ЭБУ ABS/ESP - полноценная со всеми данными для систематизации бекапов,

также показывает дату последнего программирования и количество перепрограммирования ЭБУ, автоматическое определение типа ЭБУ.



Чтение / Очистка кодов неисправностей - позволяет после работы очистить ошибки после работы с ЭБУ не доставая других сканеров.

Чтение  / Запись EEPROM - автоматический и ручной выбор типа микросхемы EEPROM.

Чтение FULL FLASH / Запись (только область программы и калибровки) - запись производится заводским протоколом.



image_2021-03-04_19-34-58





Чтение / Смена VINа - позволяет устанавливать на автомобиль ЭБУ  с авторазбора например.

Сброс ЭБУ - в случае прерывании процедуры по внешним факторам достаточно произвести сброс эбу и блок войдет в нормальный режим.





image_2021-03-04_19-35-17





Модуль также делает бекапы папку BACKUPS полностью автоматически и даже если Вы случайно после чтения удалили файл,

в папке backups Вы всегда найдете свой бекап подписанный с датой и временем.





Внимание!

Работа данным модулем полностью безопасна, в случае потери связи во время записи, например если сядет АКБ на ноутбуке или АКБ на автомобиле,

достаточно повторить процедуру записи и работоспособность будет восстановлена.



Процедура чтения\записи EEPROM занимает от 7 до 15 секунд, в зависимости от типа микросхемы памяти в ЭБУ и используемого адаптера.

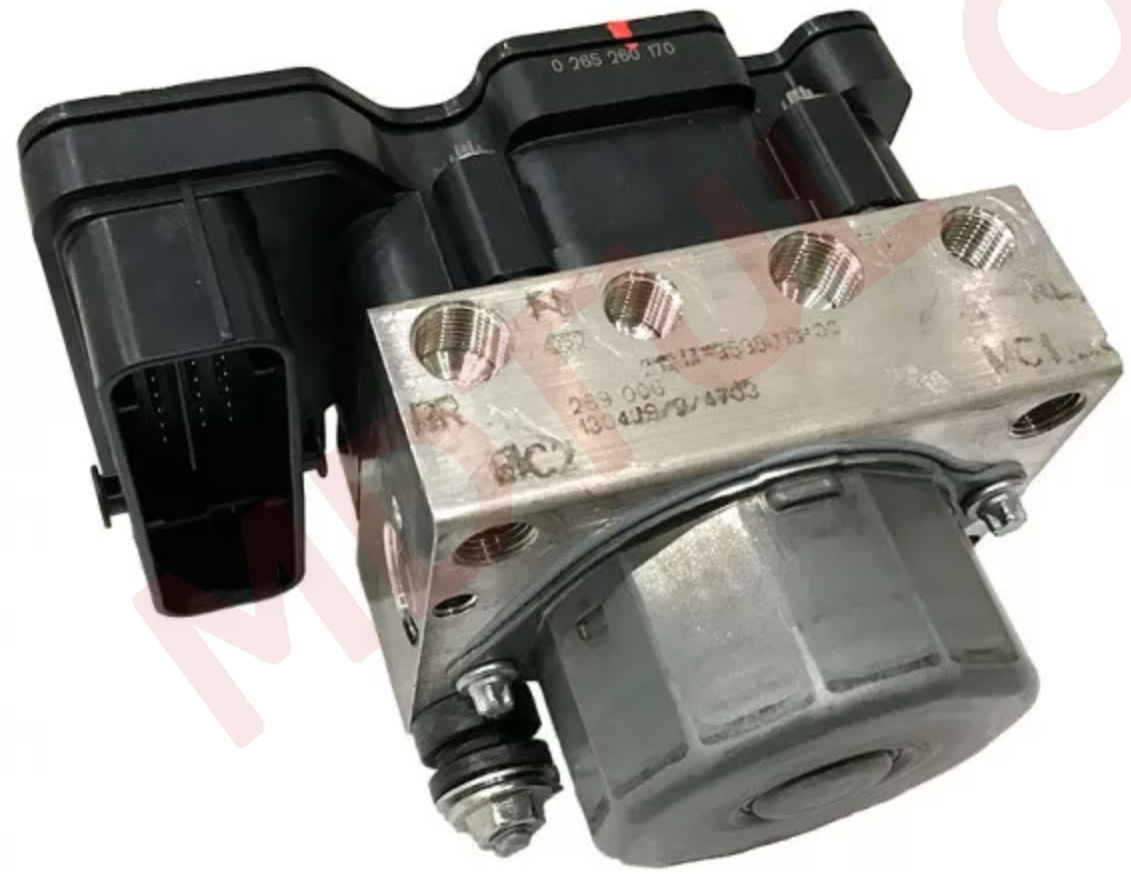

Внешний вид блока.







image_2021-03-04_20-54-58

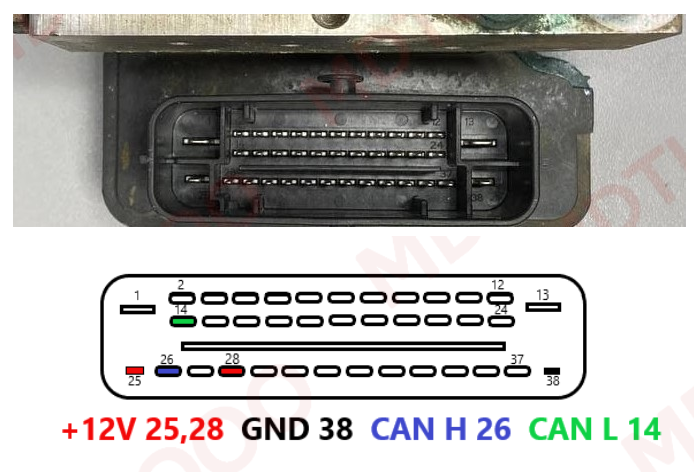

Схема подключения на столе.

Bosch 4
