Ford/Mazda  MAC



Данный модуль позволяет работать с блоками SRS на базе процессора MAC 7242, которые могут быть установлены

на автомобили Ford и Mazda.



Модуль работает как при прямом подключении на столе, так и на автомобиле через разъем OBDII.







image_2021-08-13_19-27-19









Функционал модуля:



1. Стандартные опции:



• Идентификация - производит чтение Идентификационных данных.



• Чтение DTC - прочитать ошибки ЭБУ.



• Очистка DTC - очистить ошибки ЭБУ.



• Чтение EEPROM - Читает внутрений EEPROM процессора.



• Запись EEPROM - Записывает внутрений EEPROM процессора.







image_2021-08-13_19-30-00







Вкладка PIN CAN 6-14 и PIN CAN 3-11 необходима для работы через OBDII.

Если адаптер поддерживает автоматическое переключение CAN на 3 - 11 PIN, например CARDAQ, SCANMATIK 2,

то необходимо выбрать данную вкладку, если не поддерживает, то необходимо сделать перекроссировку вручную.



6 -> 3 CAN Higt

14 -> 11 CAN Low





Если работая на столе ЭБУ не выходит на связь, необходимо установить галочку MANUAL 125, для смены скорости CAN шины





В модуле так же есть встроенная функция для очистки информации о столкновении.

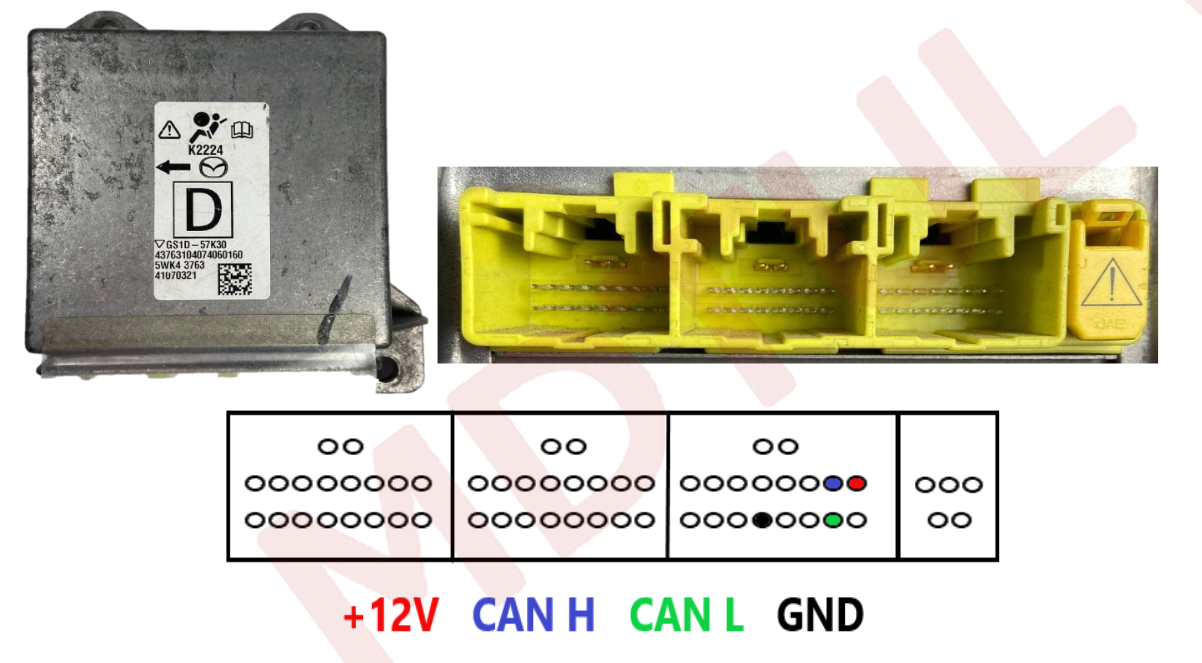

Внешний вид и схема подключения на столе.





MAK
