M-Bus NEC VDO



M-Bus NEC VDO

Внимание:

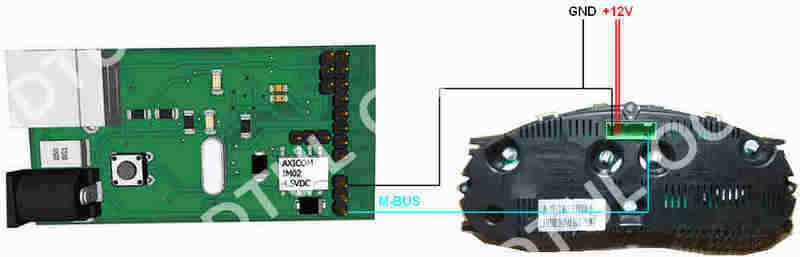

При работе с адаптером Denso, приобретенном в нашем магазине, подключение к панелям приборов выполняйте по принципу, изображенном на данном условном изображении. То есть, +12 вольт всегда следует подавать напрямую к разъему панели, минуя адаптер. Минус питания необходимо подключить одновременно на разъем панели и адаптер. Контакт адаптера M-Bus подключите к K-Line панели приборов.

clip0104



Важно:

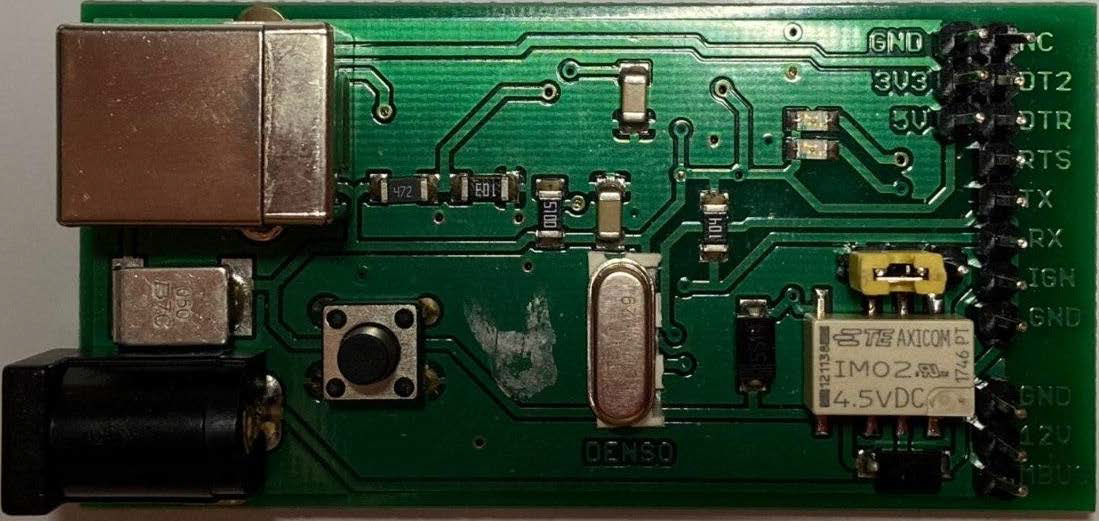

Перемычка на адаптере должна быть установлена в следующее положение

clip0105

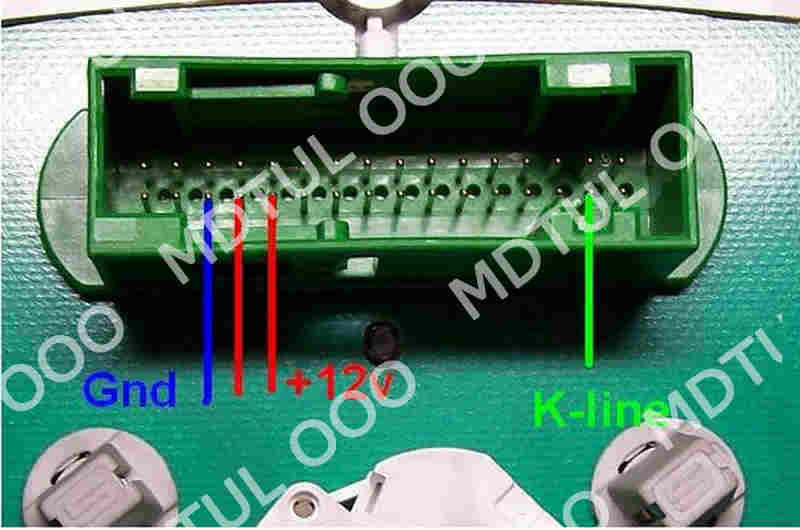

Priora Kalina NEC 93s56

clip0106

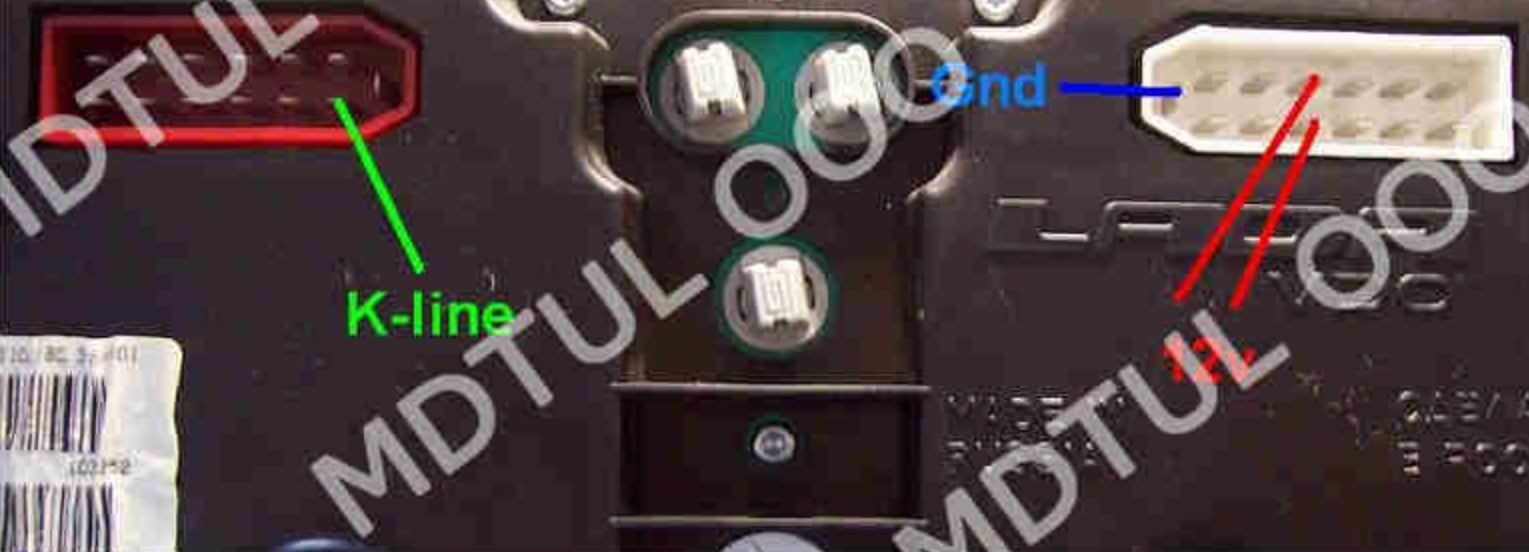

Niva NEC 93s56  Вариант 1

image_2021-03-02_21-43-57

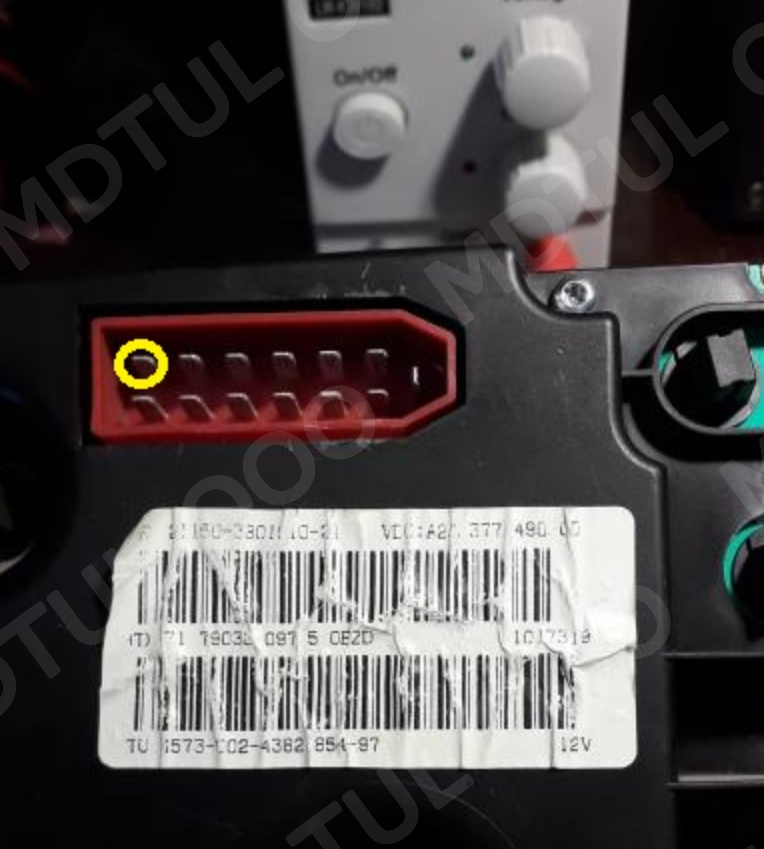

Niva NEC 93s56  Вариант 2

image_2021-03-02_21-43-27

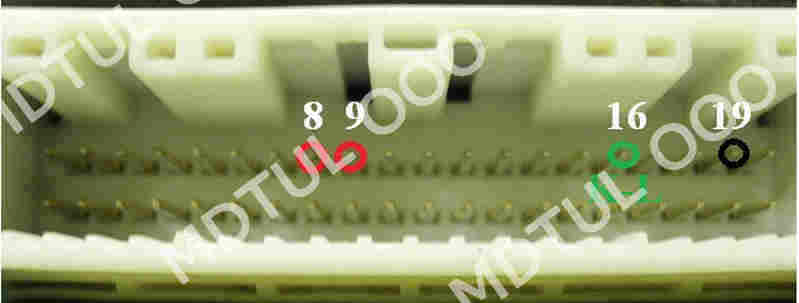

Great Wall Wingle NEC 93s56

clip0108

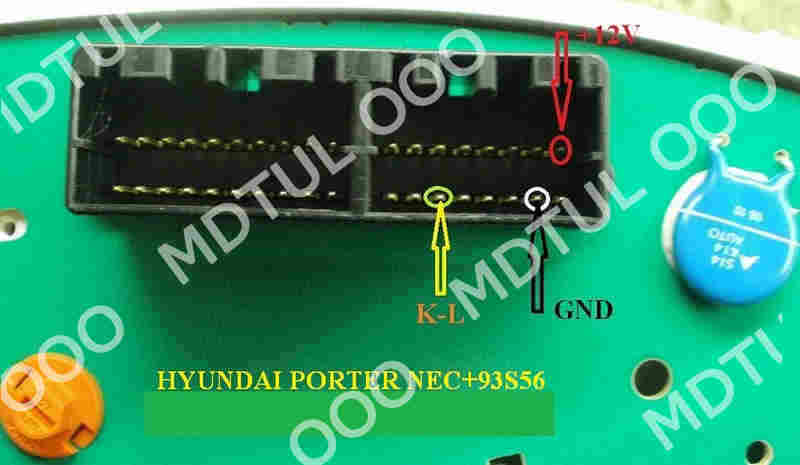

Hyundai Porter NEC 93s56

clip0109

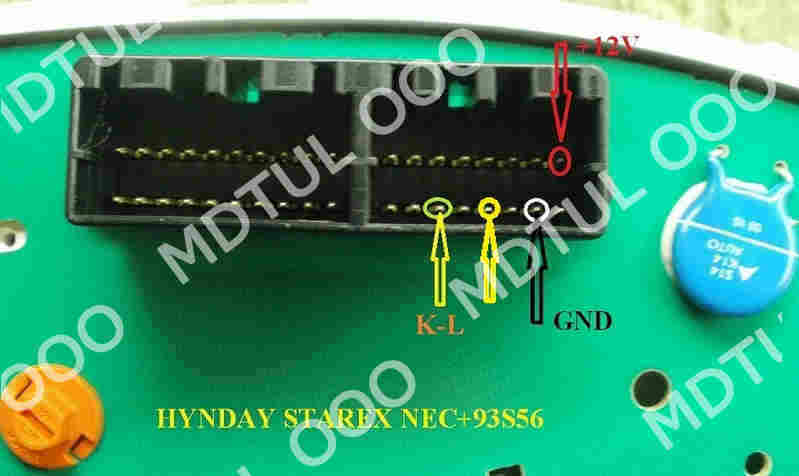

Hyundai Starex NEC 93s56

clip0110

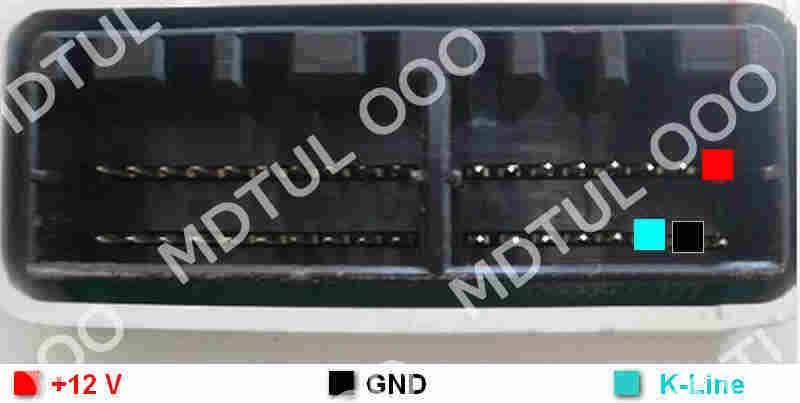

Hyundai Trajet NEC 93s56

clip0111

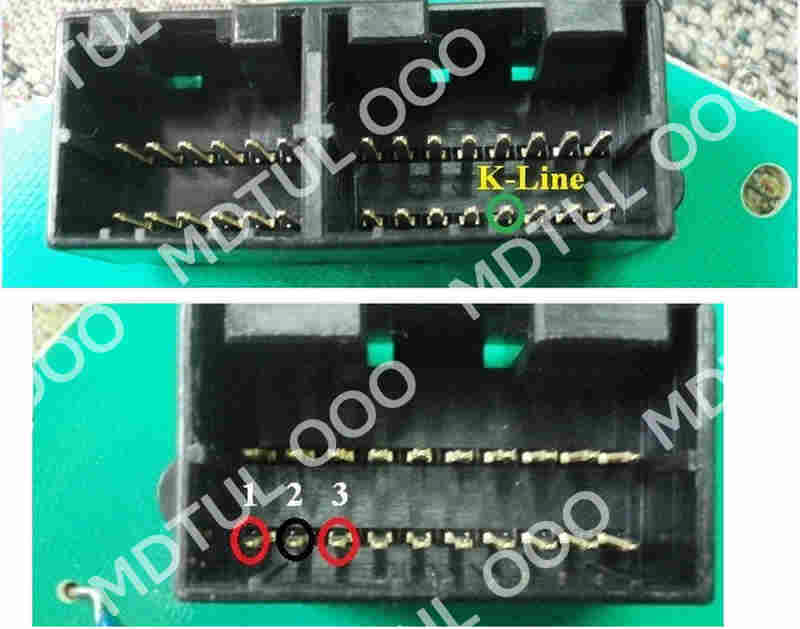

Hyundai Verna NEC 93s56

clip0112

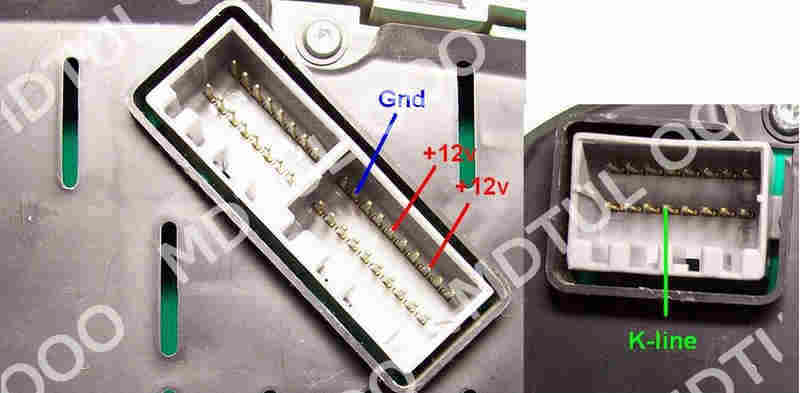

KIA Ceed NEC 93s56

clip0113

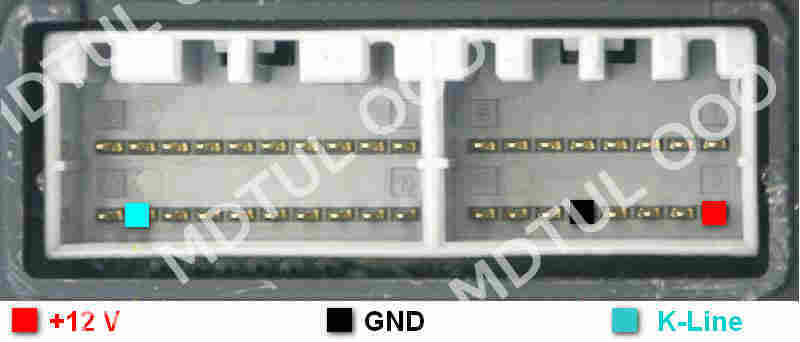

KIA Soul NEC 93s56

clip0114

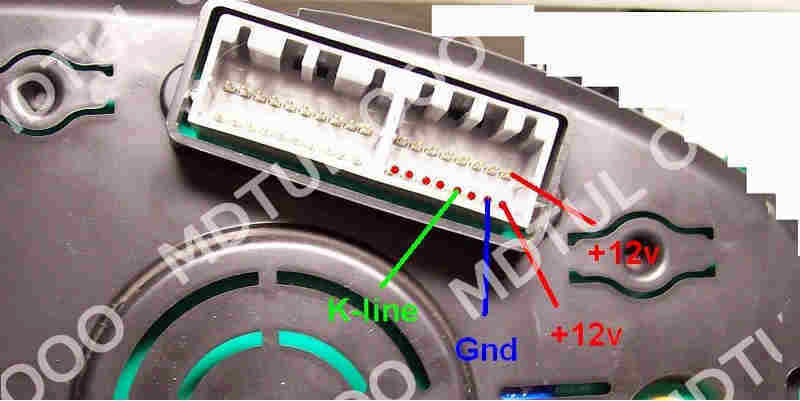

KIA Magentis NEC 93s56

clip0115

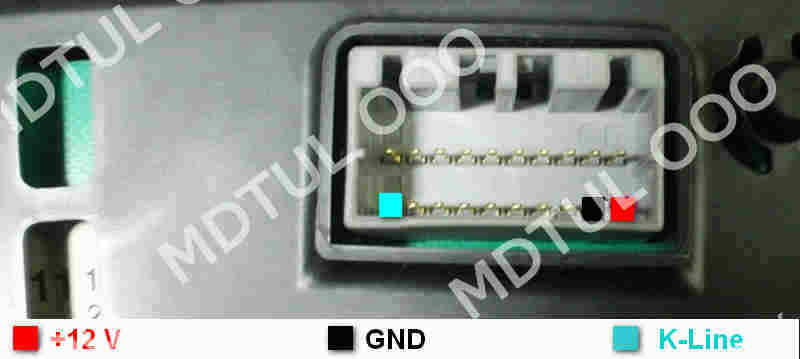

Ssang Yong Kyron NEC 93s56

clip0116

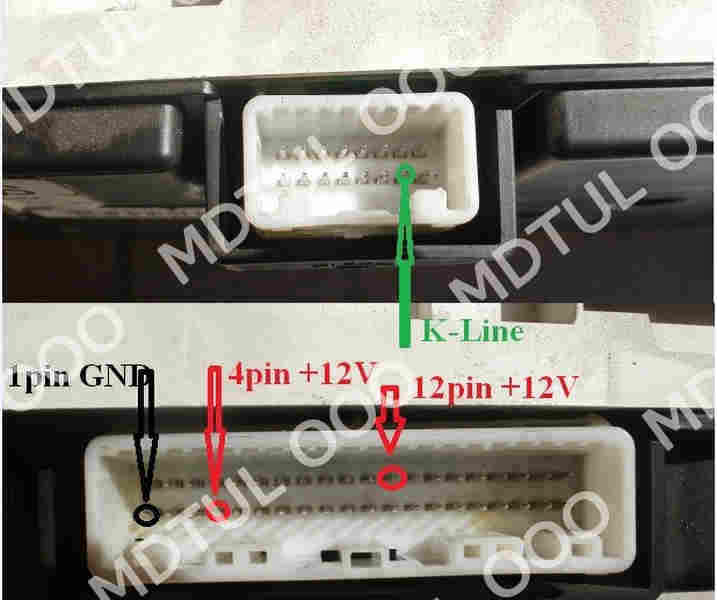

Toyota Corolla NEC 93s56

clip0117
