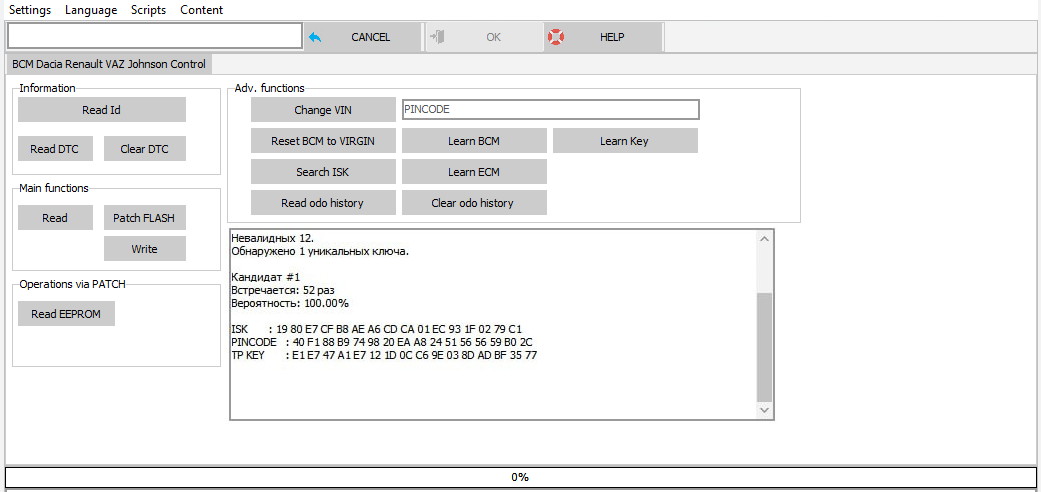

Функционал модуля:
Information.
•Red Id - чтение идентификационных данных.
•Read DTC - чтение ошибок.
•Clear DTC - сброс ошибок.
Main functions.
•Read - чтение Flash.
•Patch Flash - патч Flash (необходимо для разблокировки опции чтении EEPROM)
•Write - запись Flash.
Operations via PATCH.
•Read EEPROM - чтение EEPROM (доступно только с пропатченной Flash)
Advanced functions.
•Change VIN - запись VIN.
•Reset BCM to VIRGIN - сброс BCM до состояния нового.
•Search ISK - поиск ISK.
•Read odo history - чтение показания одометра и истории.
•Clear odo history - сброс показания одометра и истории.
•Learn BCM - обучение BCM.
•Learn ECM - обучение ECM.
•Learn Key - обучение ключей.

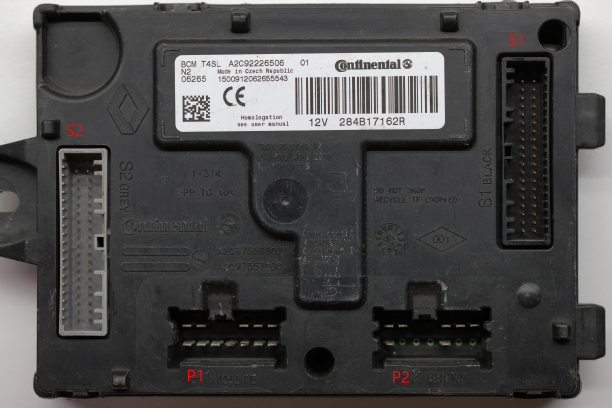

Схема подключения BCM.
P1
8 |
GND |
9 |
+12V |

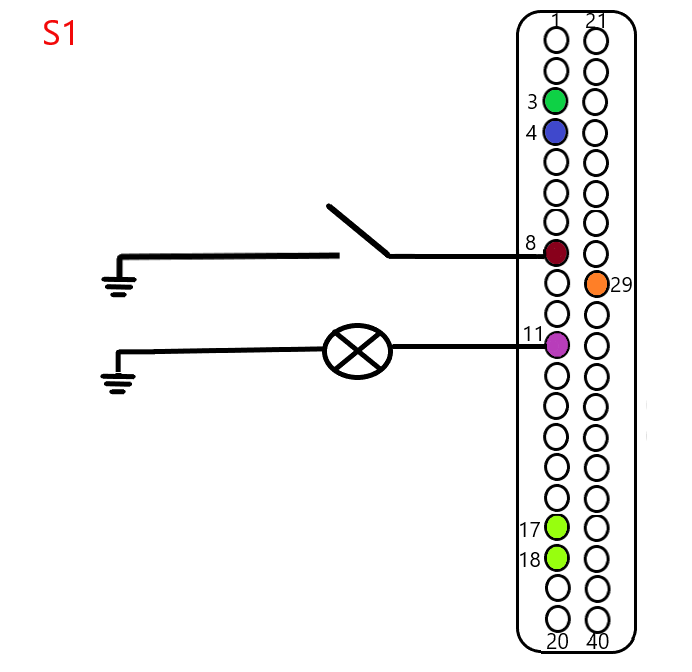

S1
3 |
Сигнал CAN L |
4 |
Сигнал CAN H |
8 |
Управление реле-прерывателем указателей поворота и аварийной сигнализации
|
11 |
Управление "+" сигнальной лампы аварийной сигнализации
|
17 |
Сигнал шины (интерфейса) антенны приемопередатчика
|
18 |
Сигнал часов приемопередатчика
|
29 |
"+" после замка зажигания через предохранитель защиты систем двигателя
|
17,18 |

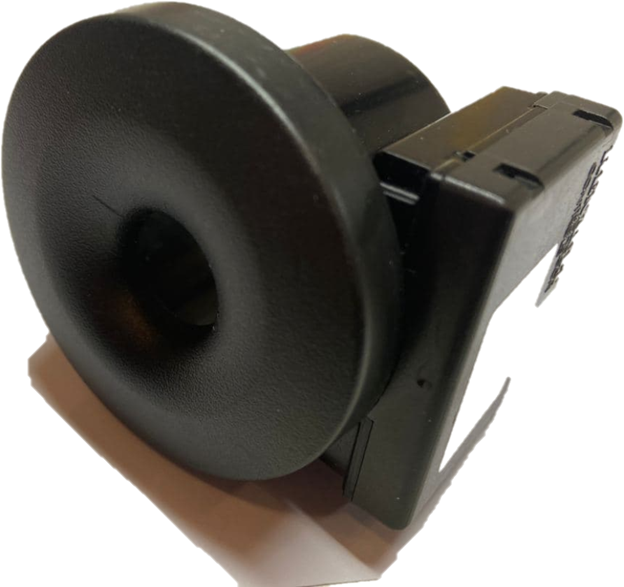

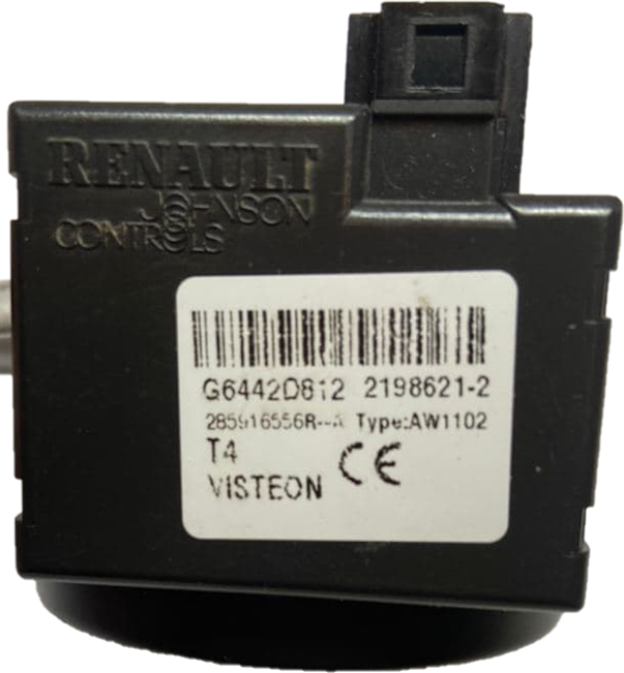

Подключение к антенне 17,18 Pin разъема S1 BCM |
